Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên mục: | CCWDM | Kênh: | 18 |
---|---|---|---|
Bước sóng: | 1271 ~ 1611nm | Kết nối: | LC / UPC |
Ứng dụng: | Mạng lưới tàu điện ngầm | Đặc tính: | Ổn định |
Điểm nổi bật: | 18ux CWDM Mux Demux,18 kênh CCWDM,1611nm nhỏ gọn CWDM |

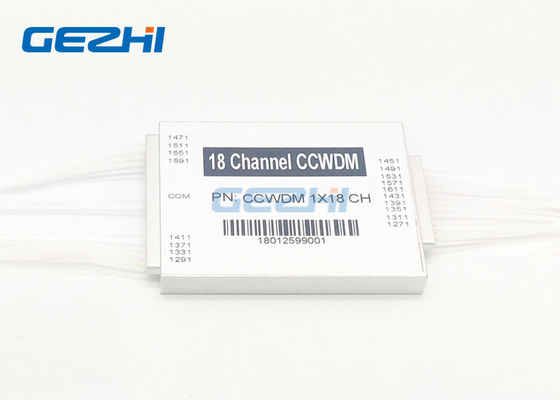

Mô-đun CWDM MUX / DEMUX 18 kênh nhỏ gọn
Các mô-đun CCWDM (CWDM nhỏ gọn) từ GEZHI có nghĩa là để tăng thêm dung lượng cho mạng cáp quang của bạn mà không cần cài đặt thêm sợi quang.Nó cung cấp băng thông gia tăng và tăng doanh thu từ nhà máy sợi kế thừa trong một trong những gói nhỏ nhất của ngành.Mô-đun CCWDM dựa trên công nghệ lọc màng mỏng và bao bì vi mô liên kết kim loại.Nó hoạt động ở các bước sóng khoảng 20nm kênh ITU Grid CWDM
từ 1270nm đến 1610nm hoặc 1271nm đến 1611nm.
Đặc trưng | Các ứng dụng |
|
|
Thông số kỹ thuật
Tham số | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
Bước sóng hoạt động (nm) | 1260 ~ 1620 | |||||
Bước sóng kênh (nm) | 1270,1290, ..., 1590,1610 hoặc 1271,1291, ..., 1591,1611 | |||||
Giãn cách kênh (nm) | 20 | |||||
Băng thông kênh (nm) | CWL +/- 6,5nm | |||||
Mất chèn (dB) | .51,5 | .51,5 | .81.8 | .81.8 | ≤2,0 | |
Kênh gợn (dB) | .40,4 | |||||
Cách ly (dB) | Liền kề | > 30 | ||||
Không liền kề | > 40 | |||||
Phân tán chế độ phân cực (PS) | .20.2 | |||||
Phân cực phụ thuộc mất | .20.2 | |||||
Chỉ thị (dB) | > 45 | |||||
Mất mát trở lại (dB) | > 45 | |||||
Xử lý công suất tối đa (mW) | 500 | |||||
Nhiệt độ hoạt động (℃) | -5 ~ + 70 | |||||
Nhiệt độ lưu trữ (℃) | -40 ~ 85 | |||||
Loại sợi | G657A1 | |||||
Kết nối | TBD | |||||
Kích thước gói (mm) | L55 x W35 x H8 | L55 x W45 x H8 |
Thông tin đặt hàng
Cấu hình | Số kênh | Kiểu bím tóc | Chất xơ chiều dài | Giảm (mm) | Kết nối |
CC = CCWDM | 10 = 10 kênh | 0 = 250um | 0 = 0,5m | 1 = L55 x W35 xH8 | 0 = Không |
Công nghệ không gian tự do độc đáo
Mô-đun CWDM Mux / DEMUX 18 kênh nhỏ gọn áp dụng công nghệ Free-Space, sử dụng sự truyền ánh sáng trong không gian trống để truyền dữ liệu không dây.Bên trong thiết bị, các kênh tín hiệu liền kề được xếp tầng bằng chùm tia song song thay vì sợi quang.Điều này giúp tiết kiệm rất nhiều không gian cho hộp gói và tay nghề độc đáo cũng giúp CCWDM Mux Demux với tổn thất chèn thấp.
Mô-đun CWDM MUX / DEMUX 18 kênh nhỏ gọn
Bản vẽ cơ khí
LOẠI 1
LOẠI 2
Gói
