Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bước sóng: | 1310 và 1550nm | Loại điều khiển: | Không chốt |
|---|---|---|---|
| Nguồn cấp: | 5v | Kết nối: | LC / UPC |
| Tên sản phẩm: | Công tắc mạch quang mini 2x2 | Các ứng dụng: | Bảo vệ máy phát và máy thu |
| Điểm nổi bật: | Công tắc quang Bypass,Công tắc sợi quang 2x2,Công tắc sợi quang 1310nm |
||
Mini 2x2 Cáp quang bỏ qua Công tắc để thêm hoặc thả trong Hệ thống quang
GEZHI mini 2x2 Fiber Optic Bypass chuyển đổi với cáp 2 mm để tránh sợi dễ bị đứt.Nó có 10 chân có thể di chuyển được trên bo mạch PCB.
Công tắc Bypass quang 2x2 nhanh chóng được đặt thành chế độ bỏ qua để cách ly mạng chính khỏi thiết bị mạng cục bộ.GEZHI cung cấp nhiều loại công tắc quang khác nhau như 1x1, 1x2, 2x2, 1x3, 1x4, Dual 1x2, 2x2, 2x4, Đa kênh, 1x8, 1x16, 1x32 và công tắc quang Thiết bị hoặc công tắc quang tùy chỉnh.
Đặc trưng
Chi phí thấp chưa từng có
Mất chèn thấp
Ổn định và đáng tin cậy
Cách ly kênh cao
Chốt hoặc không chốt
Đường dẫn quang miễn phí Epoxy
Các ứng dụng
Thiết bị đo đạc
Định tuyến tín hiệu quang
Hệ thống kiểm tra mạng
Cấu hình thêm / thả quang
Bảo vệ máy phát và máy thu
Bảo vệ / Phục hồi Netrwork quang

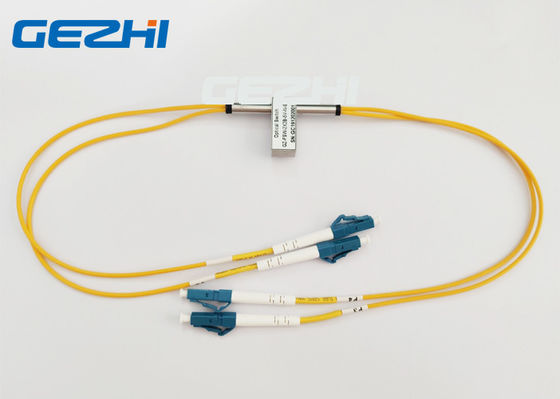

2x2 Cáp quang bỏ qua chuyển đổi hình ảnh
Sự chỉ rõ
| Thông số | GZ-FSW-2 × 2B | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 1650 |
| Vận hành hàng không | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,6 Tối đa: 0,8 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 tùy chỉnh có sẵn. | |
Chốt
| Thông số | Chốt | Ổ điện | Cảm biến trạng thái | ||||||
| 2 × 2B | Đường dẫn quang học | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Không chốt | P1-P3 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P4, P2-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
| chốt | P1-P3 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P4 P2-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
Tuyến quang
| Trạng thái một | Tình trạng hai |
|
|
|
Thông tin đặt hàng
GZ-2 × 2B
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
