Bước sóng: | 1260 ~ 1650nm | Loại điều khiển: | Không chốt |
---|---|---|---|
Nguồn cấp: | 5v | Kết nối: | FC / APC |
Tên sản phẩm: | Công tắc sợi quang | Đặc trưng: | Biến dạng quang học hai chiều thấp |
Điểm nổi bật: | Công tắc quang 1x8,Công tắc quang cơ 1650nm,Công tắc quang hai chiều |

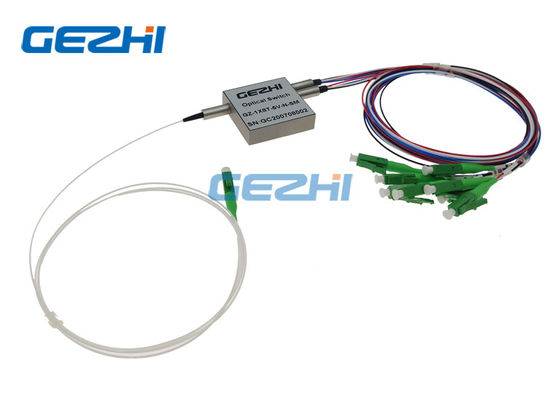

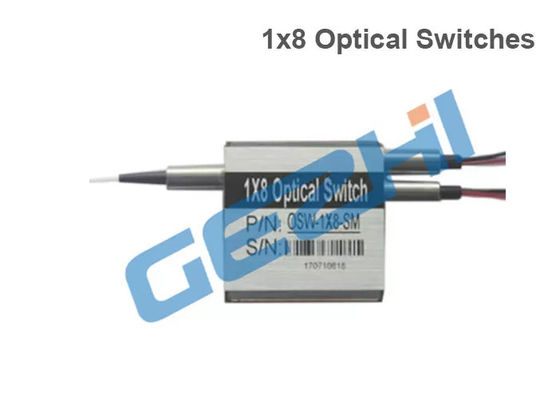

Công tắc quang cơ mini 1x8 Công tắc quang không chốt
Công tắc quang cơ học Mini 1 × 8 của GEZHI (Công tắc quang 1 × 8) hỗ trợ tất cả các bước sóng ở bước sóng 1260nm ~ 1650nm hoặc 850nm, loại mini có kích thước 35x35x9mm.nó cung cấp tổn thất chèn thấp, độ tin cậy cực cao, tốc độ chuyển mạch nhanh cũng như hiệu suất hai chiều.Các công tắc quang được sử dụng rộng rãi cho Bảo vệ, Mạng quang, Bảo vệ Máy phát và Máy thu, Hệ thống Kiểm tra Mạng và Thiết bị.
Đặc trưng
Thời gian chuyển mạch ngắn
Biến dạng quang học hai chiều
Thiết kế nhỏ gọn, kích thước thu nhỏ
Nói chuyện chéo thấp, Mất chèn thấp
Phạm vi bước sóng hoạt động rộng
Các ứng dụng
Giám sát Hệ Thống
R & D trong phòng thí nghiệm
Bảo vệ và phục hồi mạng
Mạng lưới khu vực đô thị
Thiết bị, kiểm tra và đo lường
Sự chỉ rõ
Nhỏ 1 × 8QuangCông tắc điện | Đơn vị | Điển hình |
Bước sóng hoạt động | bước sóng | 850nm hoặc 1260 ~ 1650nm |
Mất chèn | dB | <1.0 (MM),<1,2 (SM) |
Bước sóng phụ thuộc mất | dB | <0,25 (MM),<0,30 (SM) |
Phân cực phụ thuộc mất | dB | <0,1 |
Mất mát trở lại | dB | MM:> 35, SM:> 55 |
Nói chuyện chéo | dB | MM:> 40, SM:> 55 |
Thời gian chuyển đổi | bệnh đa xơ cứng | Điển hình: 4 Tối đa: 10 |
Lặp lại | dB | <± 0,02 |
Độ bền | Chu kỳ | > 10 triệu |
Loại chuyển mạch | Chốt / không chốt | |
Xử lý năng lượng quang | mW | <500mW |
Điện áp hoạt động | VDC | 3V hoặc 5V |
Nhiệt độ hoạt động | ℃ | 0 ~ + 70 |
Nhiệt độ bảo quản | ℃ | -40 ~ + 85 |
Loại sợi | / | Sợi SM / MM |
Kích thước gói | mm | 35L x 35W x 9H |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối.
Điện
Thông số kỹ thuật | Vôn | Hiện hành | Sức cản |
Chốt 5V | 4,5 ~ 5,5 V | 22,2 (± 10%) mA | 202,5 (± 10%) |
5V không chốt | 4,5 ~ 5,5 V | 31 (± 10%) mA | 145 (± 10%) |
Chốt 3V | 2,7 ~ 3,3 V | 33,3 (± 10%) mA | 90 (± 10%) |
3V không chốt | 2,7 ~ 3,3 V | 46,7 (± 10%) mA | 64,2 (± 10%) |
Thông tin đặt hàng
GZ-FSW-1x8T-x-xx-xx-xx-xx-x
X | XX | X | X | XX | XX | X |
Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Đường kính sợi | Chiều dài sợi | Kết nối |
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
25 = 250um 90 = 900um |
05 = 0,5m 10 = 1,0m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = người khác |
Chốt
Kích thước
