Thông tin chi tiết sản phẩm:
Thanh toán:
|
Bước sóng: | 15/15 | Giao diện: | TTL |
---|---|---|---|
Quang điện: | 500mW | Kết nối: | Màu xanh lá cây FC / APC |
Tên sản phẩm: | 1x8 SM 13/15 Quang Swtich | Đặc trưng: | Mất mát và độ tin cậy cao |
Điểm nổi bật: | Công tắc sợi quang 1x8,Công tắc sợi đơn chế độ TTL,Công tắc sợi đơn chế độ 500mW |

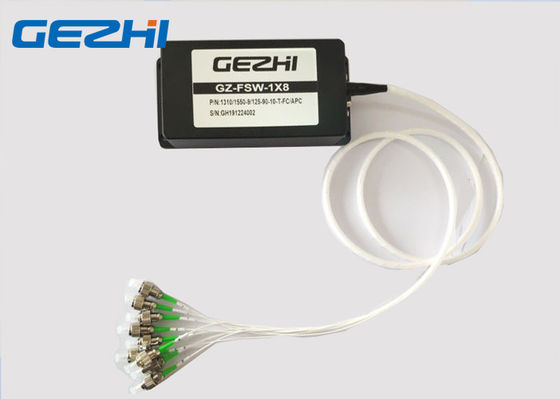

Công tắc sợi quang đa kênh 1x8 SM 13/15 Optic Swtich với giao diện TTL
Công tắc quang đa sợi GEZHI 1 × 8 là một loại thành phần chức năng, với khả năng chuyển đổi tuyến quang.Trong hệ thống truyền dẫn cáp quang, nó được sử dụng để lựa chọn nguồn phát / dò đa ánh sáng, giám sát sợi đa kênh và bảo vệ đường dẫn cáp quang, v.v. Ngoài ra, nó còn được sử dụng trong hệ thống kiểm tra sợi quang cho sợi quang và thử nghiệm thành phần của nó, ngoài trời kiểm tra cáp và hệ thống giám sát cảm biến quang đa điểm.
Đặc trưng
Mất mát và độ tin cậy cao
Giao diện song song (TTL)
Hơn 128 kênh
Thiết kế mô đun
Không chứa Epoxy trên đường quang
Các ứng dụng
Mạng vòng
Giám sát từ xa trong mạng quang
Kiểm tra sợi, thành phần quang
Sự chỉ rõ
Thông số | Đơn vị | GZ-FSWM-1 × N | |||
Mất chèn | dB | 1 <N 45 | 45 <N ≤ 88 | 88 <N ≤ 128 | |
Kiểu: 0,8 Tối đa: 1,0 | Kiểu: 1,2 Tối đa: 1,5 | Kiểu: 1.5 Tối đa: 1.8 | |||
Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 ~ 1650 | ||
Kiểm tra bước sóng | bước sóng | 850/113 | 1310/1550 | ||
Mất mát trở lại | dB | MM 30 SM 50 | |||
Crosstalk | dB | ≥ 55 | |||
PDL | dB | 0,05 | |||
WDL | dB | ≤ 0,25 | |||
TDL | dB | ≤ 0,25 | |||
Lặp lại | dB | ≤ ± 0,05 | |||
Độ bền | Chu kỳ | 10 triệu | |||
Thời gian chuyển đổi | bệnh đa xơ cứng | 10 (Thời gian chuyển đổi chuỗi của kênh liền kề) | |||
Quang điện | mW | ≤500 | |||
Nhiệt độ hoạt động | ℃ | -20 ~ +70 | |||
Nhiệt độ bảo quản | ℃ | -40 ~ +85 | |||
Độ ẩm tương đối | % | 5 ~ 95 | |||
Kích thước | mm | 135 × 40 × 32 (N≤4) | 135 × 64 × 32 (N≤12) | 184 × 78 × 36 (N≤16) | |
184 × 78 × 66 (N≤45) | 184 × 156 × 66 (N≤88) | 184 × 220 × 66 (N≤128) | |||
140 × 77,5 × 32 (N≤16) | 140 × 77,5 × 64 (N≤32) |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối.
Thông tin đặt hàng
GZ-FSWM-1xN-x-xx-xx-xx-xx-x
Kênh | Loại sợi | Kiểm tra bước sóng | Loại ống | Chiều dài sợi | Kết nối |
1 ~ 128 | SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62,5 / 125 X: Những người khác |
850: 850nm 1310: 1310nm 1550: 1550nm 15/15: 1310/1550nm X: Những người khác |
90: 900 20: 2.0mm 30: 3.0mm X: Những người khác |
05: 0,5m 10: 1,0m 15: 1,5m X: Những người khác |
Ôi: Không FP: FC / PC FA: FC / APC SP: SC / PC SA: SC / APC STP: ST / PC STA: ST / APC LP: LC / PC LA: LC / APC X: Những người khác |
