Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên sản phẩm: | Thiết bị OLP | Chế độ bảo vệ: | 1: 1 |
---|---|---|---|
Bước sóng: | 1310 & 1550nm | Cổng giám sát: | RJ45 、 RS-232 |
Kết nối: | SC / PC | Kích thước: | 2U: 483 x 230 x 89mm |
Điểm nổi bật: | Thiết bị OLP 1550nm,Đường quang OLP 1310nm,Hệ thống chuyển mạch OLP |

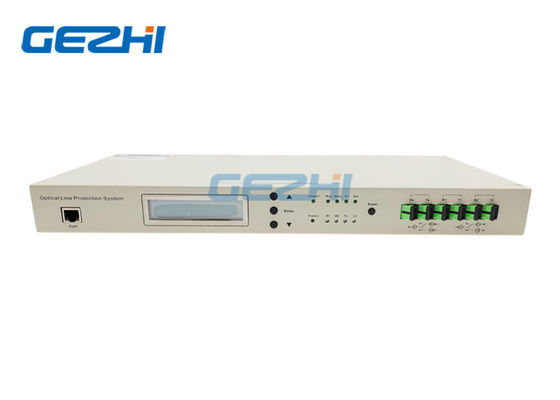

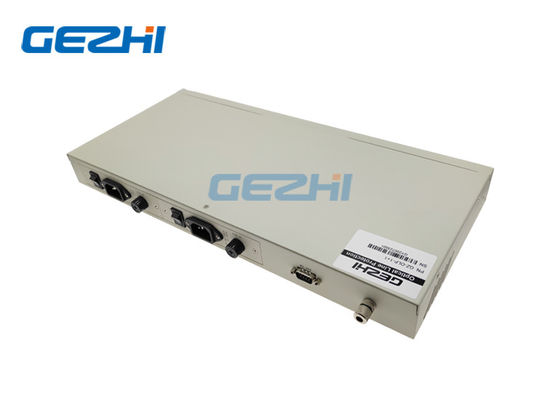

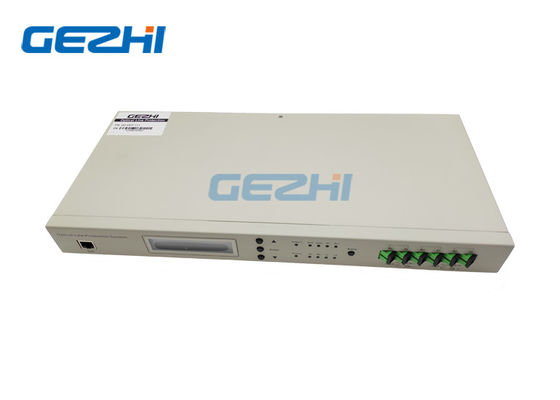

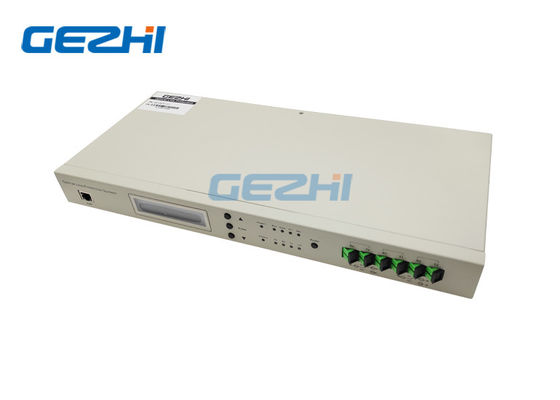

Thiết bị OLP 1: 1 Hệ thống chuyển mạch bảo vệ đường quang 1 + 1 1310 / 1550nm
Thiết bị GEZHI OLP (Bảo vệ đường quang) là một thiết bị được sử dụng theo cặp, một ở mỗi đầu của tín hiệu quang để bảo vệ đường truyền mạng.Eipipment sử dụng sợi quang bỏ trống từ các tuyến khác nhau để xây dựng đường dẫn dự phòng.Nó có thể thực hiện giám sát năng lượng quang học và chuyển đổi tự động.Bằng cách theo dõi thời gian thực trạng thái năng lượng trong sợi làm việc.nó có thể tự động chuyển từ sợi làm việc sang sợi dự phòng khi giá trị năng lượng của sợi làm việc thấp hơn ngưỡng do người dùng xác định. Trong mạng truyền thông quang, OLP giám sát công suất quang của sợi quang và sợi quang dự phòng ở thời gian thực.Trong trường hợp công suất quang hiện tại của cáp quang nhỏ hơn giá trị ngưỡng chuyển mạch được cài đặt sẵn, thì cảnh báo sẽ được bật và nó sẽ tự động chuyển sang cáp quang dự phòng để bảo vệ đường dây của hệ thống truyền dẫn quang.
Đặc trưng
Mất chèn thấp
Đặc tính truyền trong suốt
Chuyển đổi kinh doanh không xâm lấn
Giảm tổn thất do lỗi đường truyền
Mức độ tích hợp cao bởi thiết kế plug-in, giúp tiết kiệm không gian của tủ
Tăng độ tin cậy của mạng truyền dẫn, cải thiện chất lượng mạng
Mở rộng rất thuận tiện.
OLP áp dụng thiết kế của 1 U-high và có thể được lắp đặt vào khung kim loại tiêu chuẩn 19 ''.Nó áp dụng tại hệ thống sao lưu đường quang 1 + 1 (hệ thống sao lưu đường quang 1: 1).Khi đường chính quang bị hỏng, Nó có thể duy trì việc truyền tín hiệu bằng cách tự động chuyển sang đường dự phòng.
Minh họa bảo vệ 1 + 1:
Các tính năng chức năng
Đèn báo hiển thị trạng thái của đường quang tại cổng
Chuyển đổi công suất ngưỡng và công suất ngưỡng đáng báo động có thể được thiết lập bằng màn hình LCD hoặc quyền truy cập quản lý mạng
Hai loại chế độ hoạt động có sẵn: tự động và thủ công trở về dòng chính.
Các thiết bị chính tại vị trí nhận có ba chế độ để chuyển đổi: tự động, bắt buộc bằng tay và điều khiển từ xa
Thời gian chuyển đổi tự động ít hơn 20ms
Cung cấp năng lượng dự phòng nóng kép và cắm nóng
Với quản lý mạng từ xa CLI
Sự chỉ rõ
Thông số hệ thống | Chỉ số kỹ thuật | |
Hiệu chỉnh bước sóng | 1310nm & 1550nm | |
Mất chèn tại bên truyền | <4.0dB | |
Mất chèn tại bên nhận | <1,5dB | |
Mất mát trở lại | 45dB | |
Giao thoa | > 55dB | |
Mất phân cực | <0,1dB | |
Phát hiện phạm vi công suất quang | -50 ~ 20dBm | |
Thời gian chuyển đổi | <20ms | |
Tự động chuyển ngưỡng ngưỡng | -30dBm | |
Chế độ chuyển đổi | Tự động, bắt buộc bằng tay, từ xa | |
Cổng truy cập quang đầu vào / đầu ra | SC / APC, SC / PC, FC / APC, FC / PC | |
Cổng truy cập quản lý mạng | RJ45, RS232 | |
Chế độ quản lý mạng | CLI | |
Kích thước sản phẩm | Khung kim loại tiêu chuẩn 19 inch | |
Yêu cầu về môi trường | Nhiệt độ hoạt động | -10oC ~ 60oC |
Nhiệt độ bảo quản | -40oC ~ 80oC | |
Độ ẩm tương đối | 5% ~ 95%, không ngưng tụ | |
Cung cấp năng lượng (Tiêu chuẩn) | 220 V / AC, 50Hz;-48V / DC (Tùy chọn) | |
An toàn và EMC | Tuân thủ các tiêu chuẩn của FCC, UL, CE, TUV, CSA | |
Sự tiêu thụ năng lượng | <5W |
Minh họa bảo vệ 1: 1
Các tính năng chức năng
Đèn báo hiển thị trạng thái của đường quang tại cổng
Chuyển đổi công suất ngưỡng và công suất ngưỡng đáng báo động có thể được thiết lập bằng màn hình LCD hoặc quyền truy cập quản lý mạng
Các thiết bị chính tại vị trí nhận có ba chế độ để chuyển đổi: tự động, bắt buộc bằng tay và điều khiển từ xa
Thời gian chuyển đổi tự động ít hơn 40ms
Cung cấp năng lượng dự phòng nóng kép và cắm nóng
Với quản lý mạng từ xa CLI
Thông số kỹ thuật
Thông số hệ thống | Chỉ số kỹ thuật | |
Hiệu chỉnh bước sóng | 1310nm & 1550nm | |
Mất chèn tại bên truyền | <1,5dB | |
Mất chèn tại bên nhận | <1,5dB | |
Mất mát trở lại | 45dB | |
Giao thoa | > 55dB | |
Mất phân cực | <0,1dB | |
Phát hiện phạm vi công suất quang | -50 ~ 20dBm | |
Thời gian chuyển đổi | <40ms | |
Tự động chuyển ngưỡng ngưỡng | -30dBm | |
Chế độ chuyển đổi | Tự động, bắt buộc bằng tay, từ xa | |
Cổng truy cập quang đầu vào / đầu ra | SC / APC, SC / PC, FC / APC, FC / PC | |
Cổng truy cập quản lý mạng | RJ45, RS232 | |
Chế độ quản lý mạng | CLI | |
Kích thước sản phẩm | Khung kim loại tiêu chuẩn 19 inch | |
Yêu cầu về môi trường | Nhiệt độ hoạt động | -10oC ~ 60oC |
Nhiệt độ bảo quản | -40oC ~ 80oC | |
Độ ẩm tương đối | 5% ~ 95% không ngưng tụ | |
Cung cấp năng lượng (Tiêu chuẩn) | 220 V / AC, 50Hz -48V / DC (Tùy chọn) | |
An toàn và EMC | Tuân thủ các tiêu chuẩn của FCC, UL, CE, TUV, CSA | |
Sự tiêu thụ năng lượng | <5W |
