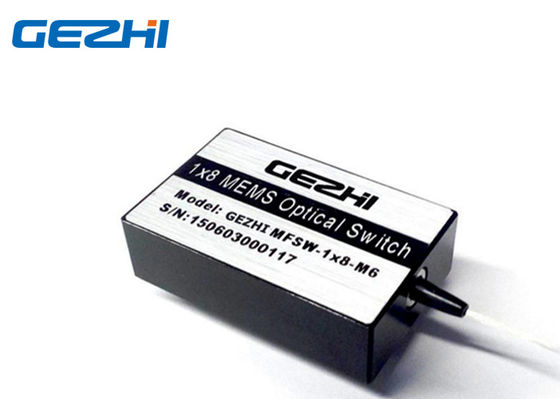

Thiết bị chuyển mạch sợi quang MEMS Multi Channel Mini 1x8 1550nm

Thiết bị chuyển mạch sợi quang MEMS Multi Channel Mini 1x8 1550nm
Thiết bị chuyển mạch sợi quang MEMS Multi Channel Mini 1x8 1550nm

Hình ảnh lớn :  Thiết bị chuyển mạch sợi quang MEMS Multi Channel Mini 1x8 1550nm

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: GEZHI or OEM
Chứng nhận: CE RoHS ISO9001
Số mô hình: GZ-MMS-1x8
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Negotiable
chi tiết đóng gói: 2 trong một bọt với hộp nhựa
Thời gian giao hàng: 2-7 ngày làm việc
Điều khoản thanh toán: T / T, Western Union
Khả năng cung cấp: 60000 chiếc mỗi tháng
Chi tiết sản phẩm
Tên sản phẩm: Công tắc quang MEMS Kênh: 1x8
Bước sóng: 1310 & 1550nm Loại điều khiển: TTL / I2C hoặc TTL / RS232
Kết nối: LC / UPC Ứng dụng: Mạng DWDM
Điểm nổi bật:

Công tắc quang MEMS 1550nm

,

công tắc cơ opto MEMS

,

công tắc cơ opto 1x8



Công tắc sợi quang mini 1x8 MEMS Công tắc quang điện tử



Bộ chuyển mạch sợi quang GEZHI 1x8 sử dụng Chip Micro-Electro-Mechaical Systems (MEMS).Công tắc quang này cung cấp nhiều kênh lên đến 24 cổng.với thời gian chuyển đổi nhanh, tính năng chất lượng cao.Các công tắc toàn quang này là hai hướng và có thể được sử dụng theo hướng 1xN hoặc Nx1.



Đặc trưng

Gói nhỏ

Dựa trên công nghệ MEMS
Độ ổn định cao, độ tin cậy cao

Không chốt
Không chứa Epoxy trên đường quang



Các ứng dụng

Mạng DWDM
Giám sát kênh
R & D trong phòng thí nghiệm
Cấu hình OADM



Sự chỉ rõ

Thông số Đơn vị GZ-FSW-MEMS-1 × N (N≤24)
Dải bước sóng bước sóng SM MM
1310 ± 20 hoặc 1550 ± 20 hoặc 1625 ± 20 850 ± 20 hoặc 1310 ± 20 hoặc 1550 ± 2
Kiểm tra bước sóng bước sóng 1310/1550/1625 850/1310/1550
Chèn mất1, 2 dB

1.0 (TYP) 1.2 (MAX) N≤16

1.2 (TYP) 1.8 (MAX) N≤24

0,8 (TYP) 1.0 (MAX) N≤8

1.0 (TYP) 1.5 (MAX) N≤12

Trả lại lỗ1,2 dB ≥40 ≥25
Crosstalk1 dB 50 ≥30
WDL dB .30.3
PDL dB .150,15
Lặp lại dB ≤ ± 0,05
Nguồn cấp V 5 ~ 12
Độ bền Chu kỳ ≥ 109
Chuyển thời gian bệnh đa xơ cứng ≤20
Công suất truyền tải mW ≤500
Nhiệt độ hoạt động -5 ~ + 70
Nhiệt độ bảo quản -40 ~ + 85
Kích thước mm (Loại A) 39,1 (L) x 24,7 (W) x 11 (H) ± 0,2
(Loại B) 65 (L) x 24,7 (W) x 11 (H) ± 0,2

Ghi chú:

1. Trong nhiệt độ hoạt động và SOP.

2. Không bao gồm các đầu nối.



Gim lại công việc được giao

MS1

Ghim Tên Sự miêu tả Tôi / O sự chỉ rõ Đơn vị
1 NC Không kết nối
2 VCC Nguồn cấp TRONG 5 ~ 12 VDC
3 / TIẾNG VIỆT Tín hiệu nhấp nháy, Falling Edge Active TRONG TTL
4 GND Đất TRONG
5 D0 Đầu vào Data0 TRONG TTL
6 D1 Nhập dữ liệu1 TRONG TTL
7 Đ2 Nhập dữ liệu2 TRONG TTL
số 8 NC Không kết nối
9 TXD Truyền tín hiệu RS232 NGOÀI TTL
10 RXD Nhận tín hiệu TRONG TTL
11 GND Đất TRONG
12 NC Không kết nối
13 D3 Nhập dữ liệu3 TRONG TTL
14 /CÀI LẠI Thiết lập lại phần cứng, Logic hoạt động thấp TRONG TTL





MS2

Ghim Tên Sự miêu tả Tôi / O sự chỉ rõ Đơn vị
1 NC Không kết nối
2 VCC Nguồn cấp TRONG 5 ~ 12 VDC
3 NC Không kết nối
4 GND Đất TRONG
5 A0 Tôi2Địa chỉ C A0 TRONG TTL
6 SDA Tôi2Dữ liệu C Vào / ra TTL
7 SCL Tôi2Đồng hồ C TRONG TTL
số 8 NC Không kết nối
9 NC Không kết nối
10 NC Không kết nối
11 GND Đất TRONG
12 NC Không kết nối
13 A1 Tôi2Địa chỉ C A1 TRONG TTL
14 /CÀI LẠI Thiết lập lại phần cứng, Logic hoạt động thấp TRONG TTL



Thông tin đặt hàng

GZ-MMS-1x8-xx-xx-xx-x

Chế độ Kênh Bước sóng Loại sợi Chiều dài sợi Kết nối Loại điều khiển

MMS = Mini

Chuyển đổi MEMS

1xN

Chỉ định N, trong đó N≤24

85 = 850nm
13 = 1310nm
15 = 1550nm
13/15 = 1310/1550nm
X = người khác

1 = SMF-28

X = Tùy chỉnh

05 = 0,5M

10 = 1,0m

X = người khác

NC = Không

FP = FC / UPC

FA = FC / APC

SP = SC / UPC

SA = SC / APC

LP = LC / UPC

LA = LC / APC

1 = TTL / I2C

2 = TTL / RS232
