Thiết bị chuyển mạch giảm giá thấp 1650nm Thiết bị chuyển mạch quang 1X8

Thiết bị chuyển mạch mất giá thấp 1 × N (N≤16) Thiết bị chuyển mạch quang FSW-1X8-U

Thiết bị chuyển mạch quang thấp 1 × N (N≤16) của GEZHI FSW-1X8-U là việc sử dụng công tắc quang để nhận ra các sản phẩm chuyển đổi đường quang.Thiết bị chuyển mạch quang giá thấp 1 × N (N≤16) Thiết bị chuyển mạch quang FSW-1X8-Ucho phép kết nối tự động và lặp lại của một sợi chung với 8 số sợi đầu ra hoặc đầu vào.Các công tắc quang cáp Mount Rack 1x8 này là hai chiều và có thể được sử dụng theo hướng 1x8 hoặc 8x1.

Với khả năng điều khiển và chuyển tuyến quang.Có thể chọn thủ công Siwtches gắn trên giá đỡ FSW-1x8-U từ bảng mặt trước hoặc điều khiển qua cổng RS232, cổng Ethernet và tự động quét ở tần số nhất định.Trong hệ thống truyền dẫn cáp quang, GEZHI'sSiwtches gắn trên giá đỡ FSW-1x8-Uđược sử dụng để giám sát sợi đa kênh, lựa chọn nguồn / phát hiện đa ánh sáng và bảo vệ đường dẫn cáp quang, v.v. GEZHI Siwtches gắn trên giá đỡ FSW-1x8-U cũng được sử dụng trong hệ thống kiểm tra sợi quang cho cáp quang và thử nghiệm thành phần, kiểm tra cáp ngoài trời và hệ thống giám sát cảm biến quang đa điểm.

Đặc trưng

Mất chèn thấp, chuyển đổi nhanh

Điều khiển RS232 và Quản lý từ xa Ethernet Ethernet
SerialNet, Độ tin cậy cao, Độ ổn định cao
Tín hiệu truyền trong suốt.Độ ổn định và độ tin cậy cao

Bảng hiển thị LED.Hiển thị trực quan, thao tác thuận tiện
Có thể thiết lập kênh và khoảng thời gian quét tự động


Các ứng dụng

Hệ thống giám sát và bảo trì cáp

FITL
Đo lường tự động

Giám sát từ xa mạng quang

Sự chỉ rõ

Thông số	Đơn vị	Các chỉ số
Loại đơn vị		FSW-1x8-U
Dải bước sóng	bước sóng	1260 ~ 1650nm
Kiểm tra bước sóng	bước sóng	1310/1550nm
Mất chèn	dB	Gõ.0,8dB, Max.≤1,5 dB
Lặp lại	dB	≤ 0,02
Mất mát trở lại	dB	≥ 55
Crosstalk	dB	70
WDL	dB	≤ 0,25
PDL	dB	0,05
Quang điện	mW	500
Thời gian chuyển đổi	bệnh đa xơ cứng	≤10 ms (kênh liền kề)
Loại sợi	ừm	9/125
Kết nối		FC / APC
Cổng giám sát		RJ45 & RS-232
Cung cấp năng lượng làm việc (Loại ổ cắm)	V	AC: 100 240 (50 / 60Hz)
Sự tiêu thụ năng lượng	W	10
Nhiệt độ hoạt động	℃	-10 60
Kích thước	mm	1U: 483 x 230 x 45



Thiết bị chuyển mạch mất giá thấp 1 × N (N≤16) Thiết bị chuyển mạch quang FSW-1X8-U

Panel để giải thích:

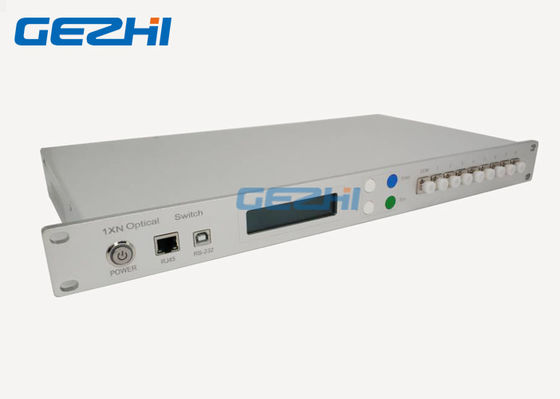

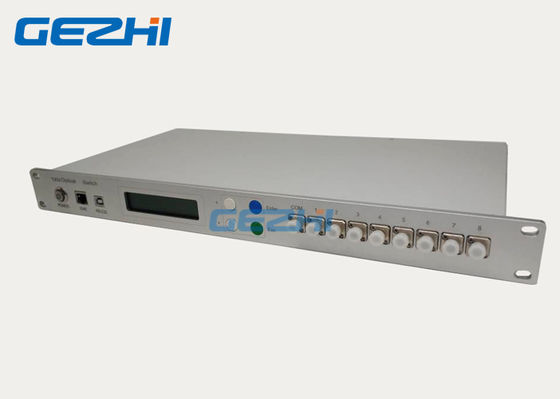

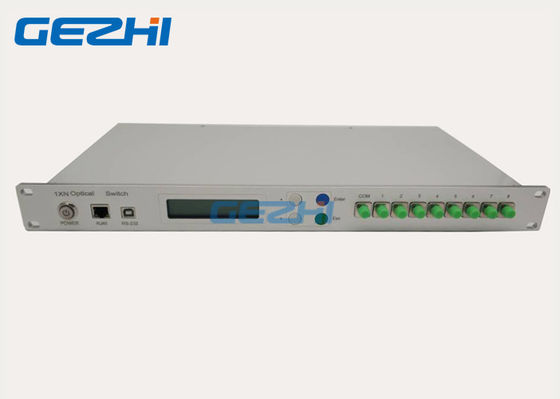

Trước mặt Bảng điều khiển

◆Quyền lực: Công tắc cấp nguồn

◆RJ45:Giao diện quản lý mạng truyền thông;

◆RS-232:Giao diện nối tiếp;Giao diện truyền thông nối tiếp RS232;

◆LCD:Thiết bị hiển thị thông tin trực tiếp;

◆▲: Chìa khóa để di chuyển lên; ▼: Chìa khóa để di chuyển xuống; Đi vào: Chìa khóa để xác định;

Esc: Chìa khóa để hủy bỏ;

◆com,1 ~ 8:Giao diện sợi;

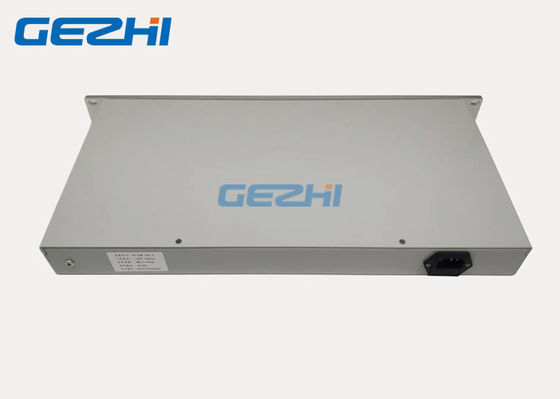

Bảng mặt sau

◆AC:100~ 240V: Giao diện dây nguồn;
