Một mô-đun 1x32 Kênh AAWG DWDM Mô-đun Rackmount

Một mô-đun 1x32 Kênh AAWG DWDM Mô-đun Rackmount
Một mô-đun 1x32 Kênh AAWG DWDM Mô-đun Rackmount

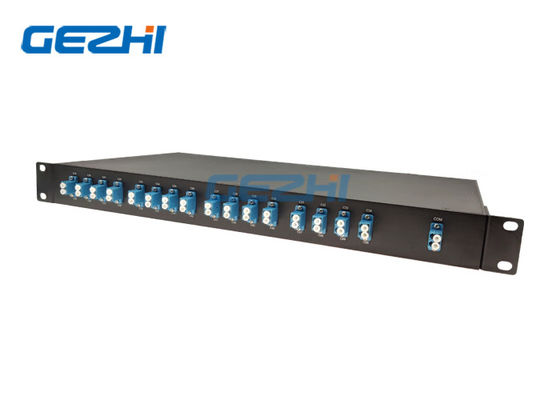

Hình ảnh lớn :  Một mô-đun 1x32 Kênh AAWG DWDM Mô-đun Rackmount

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: GEZHI or OEM
Chứng nhận: CE RoHS ,ISO9001
Số mô hình: 32CH-AAWG-S
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Negotiable
chi tiết đóng gói: Hộp giấy
Thời gian giao hàng: 5-8 NGÀY LÀM VIỆC
Điều khoản thanh toán: T / T, Western Union
Khả năng cung cấp: 100000 kênh mỗi tháng
Chi tiết sản phẩm
Tên sản phẩm: 32CH AAWG Bước sóng: C19 đến C50
Kênh: 1x32CH Chất xơ: Một sợi
Gói: Giá đỡ 1U 19 "độc lập Ứng dụng: Truyền WDM
Điểm nổi bật:

Mô-đun AWG 1x32

,

32 kênh AAWG

,

32CH AAWG



1x32 Kênh Mô-đun Rackmount AAWG DWDM



Các mô-đun Rackmount 1x32 của Gezhilà một mất mát thấp, mật độ cao và mô-đun quang thụ động độc lập.Nó dựa trên AthermalLưới chắn sóng với Công nghệ nguyên khối Gaussian.Các Mô-đun Rackmount của 1xW Kênh 1x32 cung cấp giải pháp WDM cực thấp (Max: 3,5dB) và cách ly kênh cao cho các ứng dụng trung tâm dữ liệu và truy cập metro.Điều này 1x32 Kênh Mô-đun Rackmount AAWG DWDM dễ dàng xử lý sợi, độ tin cậy lâu dài và cách ly kênh tuyệt vời trong Rackmount 1U 19 ".



Đặc trưng

Các ứng dụng

  • Cách ly kênh cao
  • Không cần nguồn điện
  • Ultral Giảm chèn thấp
  • Giá đỡ 19 "1U
  • Định tuyến bước sóng chọn lọc
  • Mạng lưới tàu điện ngầm và đường dài
  • Truyền WDM
  • Xử lý tín hiệu quang



Sự chỉ rõ

Thông số Điều kiện Thông số kỹ thuật Các đơn vị
Tối thiểu Tối đa
Nhiệt độ hoạt động Điều hành -5 65 oC
Độ ẩm hoạt động Điều hành 5 95 % RL
Nhiệt độ bảo quản Không hoạt động -40 +85 oC
Độ ẩm lưu trữ Không hoạt động 5 95 % RL
THÔNG SỐ KỸ THUẬT AWG GAUSSIAN AAWG
Thông số Tình trạng Thông số kỹ thuật Các đơn vị
Tối thiểu Kiểu Tối đa
số kênh     1-1 × 32
Khoảng cách kênh số 100GHz   100   GHz
Cha.Bước sóng trung tâm Tần số ITU.   Cbandband   bước sóng
Xóa băng thông kênh     ± 0,1   bước sóng



THÔNG SỐ KỸ THUẬT
Thông số Tình trạng Thông số kỹ thuật     Các đơn vị
Tối thiểu Kiểu Tối đa
Ổn định bước sóng Phạm vi tối đa của sai số bước sóng của tất cả các kênh và nhiệt độ ở độ phân cực trung bình.   ± 0,05   bước sóng
Băng thông kênh -1 dB -1 dB Xóa băng thông kênh được xác định bởi hình dạng băng thông.Đối với mỗi kênh 0,24     bước sóng
Băng thông kênh -3 dB -3 dB Xóa băng thông kênh được xác định bởi hình dạng băng thông.Đối với mỗi kênh 0,43     bước sóng
Mất chèn quang tại lưới ITU Được xác định là truyền tối thiểu ở bước sóng ITU cho tất cả các kênh.Đối với mỗi kênh, ở tất cả các nhiệt độ và phân cực.   3.2 3,5 dB
Cách ly kênh liền kề Chênh lệch tổn thất chèn từ truyền trung bình ở bước sóng lưới ITU đến công suất cao nhất, tất cả các phân cực, trong dải ITU của các kênh lân cận. 30     dB
Không liền kề, cách ly kênh Chênh lệch tổn thất chèn từ truyền trung bình ở bước sóng lưới ITU đến công suất cao nhất, tất cả các phân cực, trong dải ITU của các kênh không liền kề. 40     dB
Tổng số kênh cô lập

Tổng chênh lệch tổn thất chèn tích lũy từ truyền trung bình ở bước sóng lưới ITU đến công suất cao nhất, tất cả các phân cực, trong dải ITU

của tất cả các kênh khác, bao gồm các kênh liền kề.

33     dB
Đồng nhất mất chèn Phạm vi tối đa của biến thể tổn thất chèn trong ITU trên tất cả các kênh, phân cực và nhiệt độ.   0,8 1 dB
Ripple mất chèn

Bất kỳ cực đại và bất kỳ cực tiểu của tổn thất quang học trên

Băng ITU, ngoại trừ các điểm biên, cho mỗi kênh tại mỗi cổng

  0,4 0,5 dB
Chỉ thị Tỷ lệ công suất phản xạ ra khỏi bất kỳ kênh nào (ngoài kênh n) so với nguồn từ kênh đầu vào n 50     dB
Mất quang trở lại Cổng đầu vào và đầu ra 40     dB
Mất phụ thuộc PDLPolarization trong băng tần rõ ràng Giá trị trường hợp xấu nhất được đo trong băng ITU   0,3 0,5 dB
Phân tán chế độ phân cực       0,5 ps
Công suất quang tối đa       23 dBm
Phạm vi giám sát đầu ra đầu vào MUXDEMUX   -35   +23 dBm



1x32 Kênh Mô-đun Rackmount AAWG DWDM

Thông tin đặt hàng

AWG X XX X XX X XX
  Giãn cách kênh số kênh Cấu hình Kênh 1 Loại gói Đầu nối vào / ra
  1 = 100GHz

32 = 32 Kênh

40 = 40 kênh

44 = 44 kênh

48 = 48 kênh





S = Sợi đơn

D = Sợi kép

21 = Ch21

Giáo dục

34 = Ch34

Giáo dục

50 = Ch50

Giáo dục

RU = 19 đỉnh 1U Rackmount

0 = Không

1 = FC / APC

2 = FC / PC

3 = SC / APC

4 = SC / PC

5 = ST / PC

6 = ST / APC

7 = LC / PC

8 = LC / APC

S = Chỉ định





























Giá đỡ

Một mô-đun 1x32 Kênh AAWG DWDM Mô-đun Rackmount 0



1x32 Kênh Mô-đun Rackmount AAWG DWDM

Một mô-đun 1x32 Kênh AAWG DWDM Mô-đun Rackmount 1
