Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên sản phẩm: | Kết hợp WDM | Bước sóng: | 1310/1550 |
---|---|---|---|
Hải cảng: | 3 cổng | Gói: | Băng cassette LGX |
Kết nối: | SC / APC | Ứng dụng: | Hệ thống WDM |
Điểm nổi bật: | WDM quang 1550NM,WDM kết hợp 1310NM,Module WDM 3 cổng |

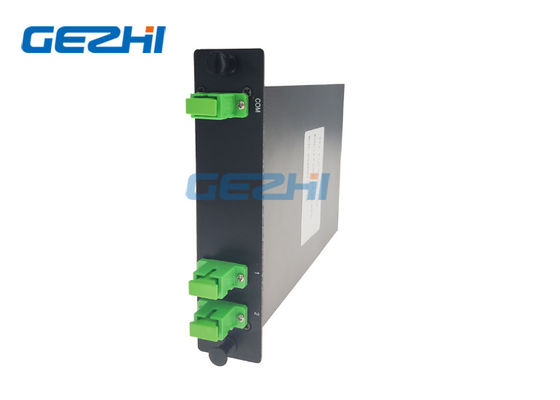

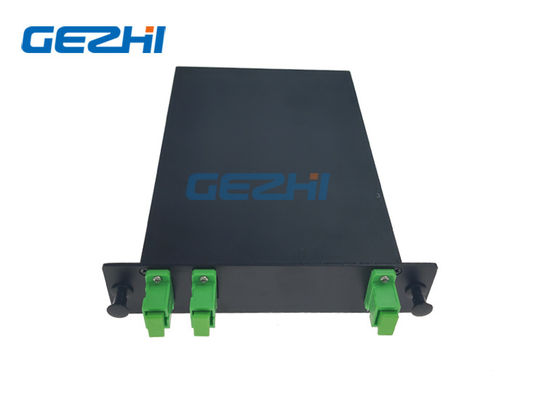

1310/1550 Bộ chia WDM / Bộ kết hợp quang CWDM
GEZHI cung cấp Bộ tách / kết hợp băng tần CWDM 1310/1550, sử dụng các bộ lọc nhiễu màng mỏng hiệu suất cao để cung cấp hiệu suất băng thông vượt trội.Mô-đun WDM Bộ chia / Bộ kết hợp quang CWDM 1310/1550 là thành phần hai hướng được tối ưu hóa để phân tách hoặc kết hợp tín hiệu 1310nm truyền thống với tám kênh CWDM trong các dải SCL 1550nm.Sản phẩm này cung cấp tổn thất chèn tối thiểu và highisolation.Nó cũng cung cấp hiệu suất ổn định và đáng tin cậy trong một phạm vi nhiệt độ rộng.
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
Tham số | Đơn vị | Giá trị | |
Phạm vi bước sóng truyền | bước sóng | 1260 ~ 1360 (hoặc 1460 ~ 1620) | |
Phản xạ phạm vi bước sóng | bước sóng | 1460 ~ 1620 (hoặc 1260 ~ 1360) | |
Tối đaMất chèn | Quá trình lây truyền | dB | 0,8 |
Phản chiếu | dB | 0,8 | |
Tối thiểuSự cách ly | Quá trình lây truyền | dB | 30 |
Phản chiếu | dB | 12 | |
Tối đaPDL | dB | 0,10 | |
Tối thiểuĐộ phẳng của kênh | dB | 0,3 | |
Tối thiểuMất mát trở lại | dB | 50 | |
Tối đaXử lý năng lượng (CW) | mW | 300 | |
Tối đaTải trọng kéo (N) | N | ≤5 | |
Loại sợi | - | SMF-28e | |
Nhiệt độ hoạt động | ℃ | -5 đến +70 | |
Nhiệt độ bảo quản | ℃ | -40 đến +85 | |
Gói | mm | Băng cassette LGX |
Các thiết bị lọc ghép kênh phân chia bước sóng dựa trên bộ lọc (WDM)
Thông tin đặt hàng:
Một | B | C | D | E |
Bước sóng | Loại ống | Chiều dài sợi (Bao gồm đầu nối) |
Kết nối | Kích thước |
T13R15 = T1310 R1550 T15R13 / 13 = T1550 R1310 X = người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm LGX = LGX Cassette X = Tùy chỉnh |
