Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Công tắc MEMS | Kênh: | 1xN N≤16 |
|---|---|---|---|
| Bước sóng: | 1260 ~ 1620nm | Kết nối: | Tùy chỉnh |
| Đặc trưng: | Thời gian chuyển đổi nhanh | Ứng dụng: | Mạng PON |
| Điểm nổi bật: | Công tắc quang 1x16 MEMS,Công tắc quang MEMS mạng PON,Công tắc cáp quang 1620nm |
||

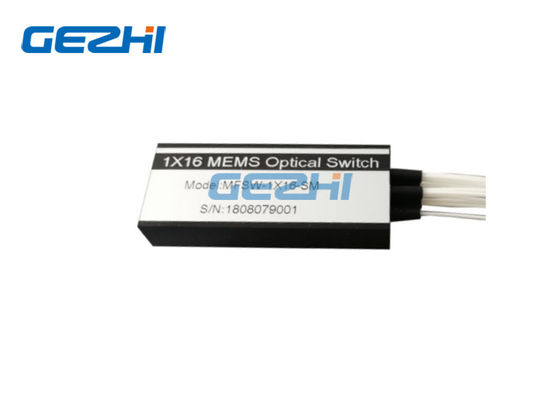

Mô-đun chuyển mạch quang 1x16 MEMS
Với thiết kế dựa trên MEMS, mô-đun chuyển mạch quang GEZHI Photonics 1x16 MEMS hoạt động bền bỉ trong một gói nhỏ gọn.Thời gian chuyển mạch nhanh và tuổi thọ hơn 10 tỷ lần làm cho nó trở thành bộ chuyển mạch quang hoàn hảo cho các ứng dụng sản xuất khắt khe.Công tắc quang MEMS có sẵn cho các sợi đơn mode với sự lựa chọn của các mô-đun 1x2, 1x4,1x8, 1x12, 1x16.
Đặc trưng
Cấu trúc nhỏ gọn
Thời gian chuyển mạch nhanh
Mất chèn thấp
Độ tin cậy cao
Các ứng dụng
Mạng PON
Sự bảo vệ
Thiết bị đo đạc
Giám sát mạng
Sự chỉ rõ
| Thông số | Đơn vị | MFSW-1 × N (N≤16) |
| Bước sóng hoạt động | nm | 1260 ~ 1620 cho SM, 850/1310 cho MM |
| Mất đoạn chèn | dB | ≤ 1,0 (điển hình: 0,8) |
| WDL | dB | ≤ 0,3 |
| TDL | dB | ≤ 0,3 |
| PDL | dB | ≤ 0,1 |
| Trả lại mất mát | dB | SM ≥ 50, MM ≥ 30 |
| Xuyên âm | dB | SM ≥ 50, MM ≥ 30 |
| Độ lặp lại | dB | ≤ ± 0,02 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤ 8 |
| Độ bền | lần | ≥ 10 tỷ |
| Nguồn cấp | V | DC 5V ± 5% |
| Chế độ chuyển đổi | Không chốt | |
| Công suất quang học | mW | ≤ 500 |
| Nhiệt độ hoạt động | ° C | -5 ~ +70 |
| Nhiệt độ bảo quản | ° C | -40 ~ +85 |
| Độ ẩm hoạt động | % | 5 ~ 95 |
| Kích thước | mm | 34 × 24 × 11 hoặc 60 × 24 × 11 |
Lưu ý: 1. Trong nhiệt độ hoạt động và tất cả SOP.
2. Không bao gồm đầu nối và thêm 0,3dB IL cho một cặp đầu nối.
Ghim
Thông số kỹ thuật
| Không. | Mục | Sự chỉ rõ |
| 1 | Nguồn cấp | DC 5V ± 5% |
| 2 | Sự tiêu thụ năng lượng | <500mW |
| 3 | Điều khiển | Chế độ UART hoặc Song song (mức TTL) |
Gim lại công việc được giao
| Ghim | Tên tín hiệu | Sự miêu tả |
| 1 | NC | Không có kết nối nội bộ vật lý |
| 2 | VCC | Nguồn điện (5V) |
| 3 | DỪNG LẠI | Falling Edge Active (đầu vào) |
| 4 | GND | Tín hiệu mặt đất |
| 5 | D0 | Dữ liệu 0 (đầu vào) |
| 6 | D1 | Dữ liệu 1 (đầu vào) |
| 7 | D2 | Dữ liệu 2 (đầu vào) |
| số 8 | D3 | Dữ liệu 3 (đầu vào) |
| 9 | UART TX | Truyền UART (đầu ra) |
| 10 | UART RX | Nhận UART (đầu vào) |
| 11 |
GND
|
Case Ground |
| 12 | RDY | Sẵn sàng (đầu ra), sử dụng để gỡ lỗi nội bộ |
| 13 | CHẾ ĐỘ | 0 = TTL, 1 = UART (đầu vào) |
| 14 | CÀI LẠI | 0 = Đặt lại (đầu vào) |
Tuyến quang học
Kích thước
Thông tin đặt hàng
GZ-MFSW-1xN-xx-xx-xx-x
| Kiểu | Kênh | Bước sóng | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| GZ-MFSW |
01 = 1x1 02 = 1x2 ..... 16 = 1x16 ...... |
C = C Band Dải L = L Ban nhạc O = O D = C + L Band X = Những người khác |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC LP = LC / PC LA = LC / APC X = Khác |
