Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Công tắc quang D1x2 | Bước sóng: | 1260 ~ 1650nm |
|---|---|---|---|
| Loại điều khiển: | Không chốt hoặc chốt | Vôn: | 3V hoặc 5V |
| Kết nối: | LC / UPC | Ứng dụng: | Mạng lưới khu vực đô thị |
| Điểm nổi bật: | Công tắc quang cơ học D1x2,Công tắc quang cơ học 1650nm,Công tắc chuyển tiếp kép LC UPC |
||

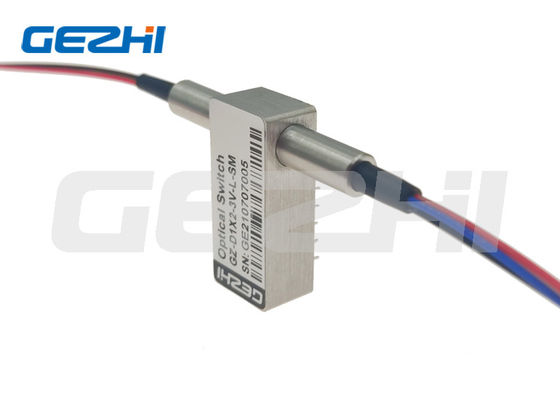

Công tắc chuyển tiếp kép Công tắc quang cơ học D1x2 Double Pole Double Ném
Bộ chuyển mạch quang GEZHI Dual 1x2 cấu hình bởi Sáu sợi và hai trạng thái còn được gọi là Bộ chuyển mạch quang 2x4.Nó kết nối với đầu nối LC / UPC và với loại Không chốt.Công tắc quang cơ GEZHI Duplex 1x2 kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành một sợi quang đầu ra đã chọn.Thiết bị chuyển mạch quang cơ học D1x2 được triển khai trong R & D trong phòng thí nghiệm, Mạng khu vực đô thị và OADM có thể cấu hình.
Đặc trưng
Mất chèn thấp
Dải bước sóng rộng
Thời gian tồn tại lâu dài
Độ ổn định cao, độ tin cậy cao
Không chứa Epoxy trên Đường dẫn quang học
Các ứng dụng
Giám sát Hệ Thống
OADM có thể cấu hình
R & D trong Phòng thí nghiệm
MAN (Mạng khu vực đô thị)
Sự chỉ rõ
| Người mẫu | Đơn vị | GZ-FSW-D1x2 | |
| Bước sóng hoạt động | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1620 |
| bước sóng | nm | 850 & 1300 | 1310 & 1550 |
| Mất đoạn chèn | dB | Typ: 0,7 Tối đa: 1,0 | |
| Trả lại mất mát | dB | MM≥30 SM≥50 | |
| Nói chuyện chéo | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0,25 | |
| Độ lặp lại | dB | ≤ ± 0,02 | |
| Vôn | v | 3,0 hoặc 5,0 ± 0,5 | |
| Cuộc sống hoạt động | Thời gian | ≥107 | |
| Chuyển đổi thời gian | bệnh đa xơ cứng | ≤8 | |
| Xử lý năng lượng | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ～ + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 ～ + 85 | |
| Kích thước | mm | 27,0 × 12 × 8,2 | |
| Lưu ý: 1 Trong nhiệt độ hoạt động và SOP.2 Không bao gồm các đầu nối. | |||
Tùy chỉnh có sẵn.
Thông tin đặt hàng Switch quang 1x2 kép
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
00 = Không có FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = Những người khác |
Tuyến quang học
Ghim
| Kiểu | Tiểu bang | Định nghĩa ghim | Quyền lực | Giám sát tình trạng | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Không chốt | MỘT | P1- P3 ', P2-P4' | - | - | - | - | Gần | Mở ra | Mở ra | Gần |
| NS | P1-P1 ', P2-P2' | V + | - | - | GND | Mở ra | Gần | Gần | Mở ra | |
| Chốt | MỘT | P1- P3 ', P2-P4' | - | - | GND | V + | Gần | Mở ra | Mở ra | Gần |
| NS | P1-P1 ', P2-P2' | V + | GND | - | - | Mở ra | Gần | Gần | Mở ra | |
