Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ lọc quang học WDM | Hải cảng: | 1x2 |
|---|---|---|---|
| Bước sóng: | T1550nm R1310 & 1490nm | GóiLGX Cassette: | Ống thép |
| Kết nối: | SC / APC & SC / UPC | Ứng dụng: | FTTH |
| Điểm nổi bật: | SC APC Sợi quang FWDM,Sợi quang FTTH FWDM,Sợi quang WDM 1550nm |
||

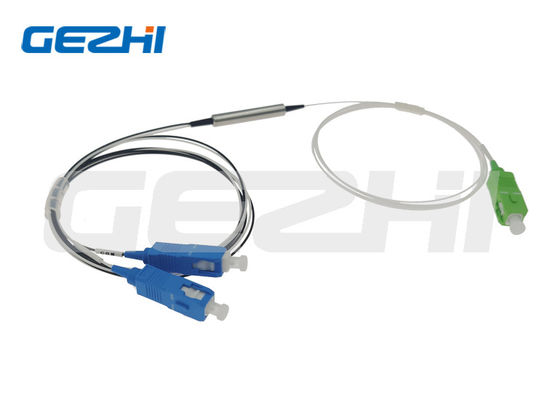

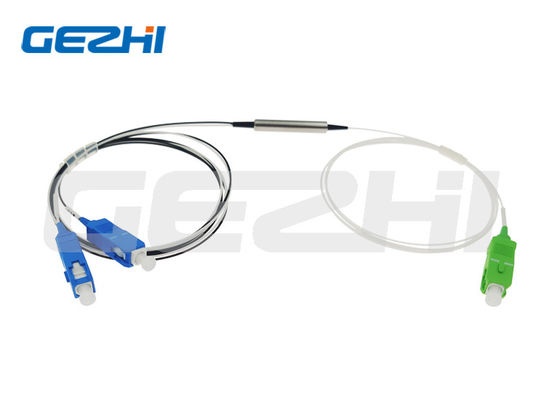

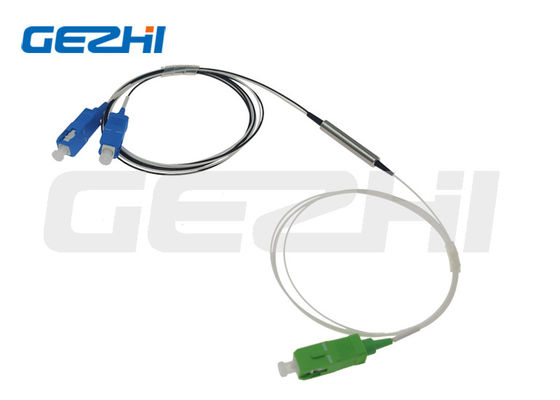

Sợi quang FWDM FTTH 1310/1490 / 1550nm FILTER WDM
WDM là một trong những thành phần cốt lõi trong kiến trúc FTTH. FTTH WDM sử dụng các bộ lọc nhiễu màng mỏng hiệu suất cao để cung cấp hiệu suất vượt dải đặc biệt.Với tính năng hai chiều, nó có thể được áp dụng tại đơn vị thiết bị ONT và OLT.
|
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
| Thông số | Đơn vị | Thiết bị FWDM | ||
| Bước sóng hoạt động T: bước sóng truyền R: bước sóng phản xạ 1310 ± 50,1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
nm | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550/1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| Mất đoạn chèn | dB | Truyền: ≤ 0,6 | ||
| Phản xạ: ≤ 0,4 | ||||
| Cách ly kênh truyền | dB | ≥ 30 | ||
| Cách ly kênh phản chiếu | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Bước sóng ổn định nhiệt | nm / ℃ | ≤ 0,003 | ||
| Chèn mất ổn định nhiệt | dB / ℃ | ≤ 0,005 | ||
| Trả lại mất mát | dB | ≥ 45 | ||
| Công suất quang học | mW | ≤ 500 | ||
| Nhiệt độ hoạt động | ℃ | -10 ~ +70 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ +85 | ||
| Độ ẩm tương đối | % | 5 ~ 95 | ||
| Kích thước | mm | Φ5,5 × 35 | 90 × 20 × 10 | |
| Lưu ý: 1. Tùy chỉnh có sẵn. 2. Được chỉ định mà không có đầu nối, và thêm một tổn thất 0,2dB bổ sung cho mỗi đầu nối. |
||||
Truyền 1310nm Phản xạ 1490 / 1550nm Bộ ghép kênh WDM dựa trên bộ lọc
Thông tin đặt hàng:
| MỘT | NS | NS | NS | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm trình kết nối) |
Tư nối | Kích thước |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = Những người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Những người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = Những người khác |
00 = Không có FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Những người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25mm 9021 = 90 × 20 × 10mm X = Tùy chỉnh |
