4 kênh CWDM Mux Demux Photonics Duplex CWDM OADM cho giao thông Đông và Tây

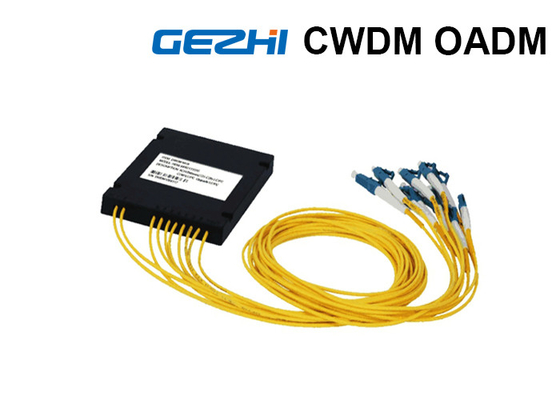

GEZHI Photonics Duplex CWDM OADM cho giao thông Đông và Tây

Các mô-đun Duplex CWDM/AD thêm (ghép kênh) và loại bỏ (tách kênh) các bước sóng đã chọn qua liên kết Duplex CWDM MUX & DEMUX sợi kép cho Giao thông Đông và Tây.

Các mô-đun CWDM OADM (CWDM/AD) của GEZHI PHOTONICS là Bộ ghép kênh phân chia theo sóng khóa học (CWDM) Bộ ghép kênh quang cộng và thả (OADM)."Thêm" và "bỏ" ở đây đề cập đến khả năng thiết bị có thể thêm một hoặc nhiều kênh bước sóng mới vào tín hiệu WDM đa bước sóng hiện có và loại bỏ (xóa) một hoặc nhiều kênh, chuyển các tín hiệu đó sang một đường dẫn mạng khác .

CWDM/AD là bộ ghép kênh thêm/thả quang thụ động được thiết kế cho các ứng dụng của cấu hình điểm-điểm, vòng hoặc bus, cung cấp giải pháp lý tưởng cho nhu cầu băng thông ngày càng tăng trên các mạng truy cập tàu điện ngầm và doanh nghiệp, đồng thời giúp tiết kiệm chi phí đáng kể cho mạng các nhà sản xuất thiết bị, cho phép họ phát triển các hệ thống tiếp cận tàu điện ngầm có chi phí thấp hơn, dễ cung cấp hơn và vận hành đơn giản hơn.

Các kênh được thêm/bỏ được kết nối với bất kỳ bộ thu phát GEZHI PHOTONICS CWDM nào ở phía thiết bị và chúng tôi cũng cung cấp các cấu hình cổng tùy chọn như: Cổng Express, Cổng màn hình, cổng băng thông 1310nm và cổng 1550nm cho các bộ ghép kênh này theo lựa chọn của khách hàng.

Chi tiết bảng điều khiển phía trước



Một cổng chung:

• Đầu vào và đầu ra trung kế ở cả giao thông phía tây và phía đông.
• Có sẵn các đầu nối LC, SC, ST và FC.

B Add/Drop port phía tây:

• Thêm và thả về phía tây.
• Có sẵn các đầu nối LC, SC, ST và FC.
• Tuân thủ tiêu chuẩn ITU-T G.657A1 CWDM từ 1270nm đến 1610nm, với mức tăng 20nm

C Add/Drop port ở phía đông:

• Thêm và Thả vào đông.
• Có sẵn các đầu nối LC, SC, ST và FC.
• Tuân thủ tiêu chuẩn ITU-T G.657A1 CWDM từ 1270nm đến 1610nm, với mức tăng 20nm

GHI CHÚ:
Bố cục thực tế phụ thuộc vào loại trình kết nối đã chọn cũng như các yếu tố khác.Tuy nhiên, sơ đồ chính vẫn giữ nguyên Chúng tôi cũng cung cấp các cấu hình cổng tùy chọn như: Cổng Express, Cổng giám sát, cổng băng thông 1310nm và cổng 1550nm cho các bộ ghép kênh này theo lựa chọn của khách hàng, Khi sử dụng với SDH/SONET kế thừa 1310nm, bước sóng CWDM 1270, 1290 , 1310, 1330 và 1350nm không nên được sử dụng.Khi sử dụng với SDN/SONET kế thừa 1550nm, không nên sử dụng các bước sóng CWDM 1510, 1530, 1550, 1570 và 1590nm.
