Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ lọc đỏ/xanh lam WDM | bước sóng: | 1547~1561 (Đỏ) hoặc 1530~1543.2 (Xanh dương) |
|---|---|---|---|
| Bưu kiện: | Ống thép | Kết nối: | LC/SC/FC/ST (PC hoặc APC) |
| chiều dài sợi: | tùy chỉnh | Đăng kí: | Giám sát Hệ Thống |
| Điểm nổi bật: | Bộ lọc DWDM màu xanh đỏ,Bộ lọc DWDM 1x2,Bộ lọc thiết bị WDM |
||

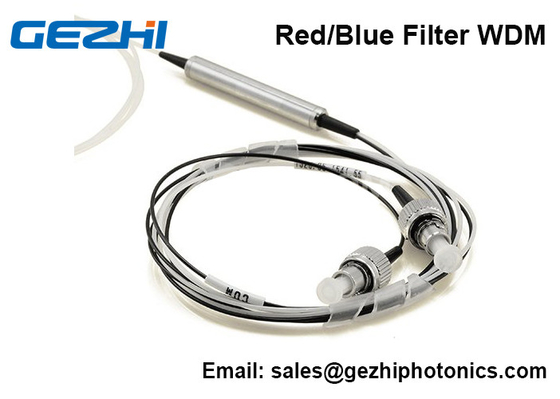

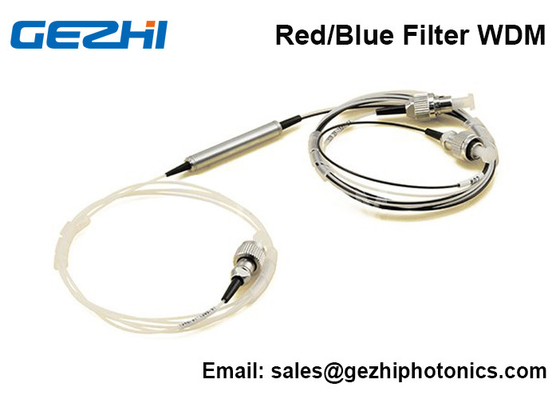

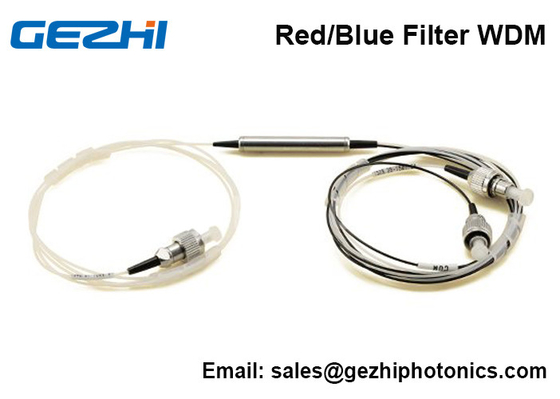

Bộ lọc GEZHI DWDM Red/Blue là một thiết bị lọc màng mỏng.Nó là một thiết bị ba cổng.Một cổng được gọi là "Chung".Hai cổng còn lại cung cấp đường dẫn cho hai "dải" bước sóng.
Hai dải là Đỏ (λ>1547 nm) và Xanh lam (λ<1543 nm) .
Một dải đi qua chân Phản xạ và dải còn lại đi qua chân Vượt qua.
|
Tuy nhiên, thông thường, thiết bị được sử dụng như một WDM hai chiều (tức là hai chiều).Một dải được gửi đến chặng Chung, trong khi dải còn lại được gửi từ chặng Chung.(xem sơ đồ ví dụ) Trong mô-đun DWDM sử dụng bộ lọc Đỏ/Xanh lam, Mux có thể được kết hợp với Demux.
Ví dụ: Mux kết hợp các kênh DWDM trong Dải màu đỏ, trong khi Demux tách các kênh DWDM trong Dải màu xanh lam.Sử dụng bộ lọc Đỏ / Xanh lam, người ta có thể kết hợp các kênh Truyền màu đỏ và các kênh Nhận màu xanh lam trên một sợi quang duy nhất. |
Ví dụ về Red/Blue WDM trong sử dụng hai chiều. |
Đặc trưngĐăng kí
Ø Suy hao chèn thấp Ø Mạng WDM
Ø Băng thông rộng Ø Giám sát đường truyền
Ø Cách ly kênh cao Ø Viễn thông
Ø Độ tin cậy cao Ø Dụng cụ kiểm tra

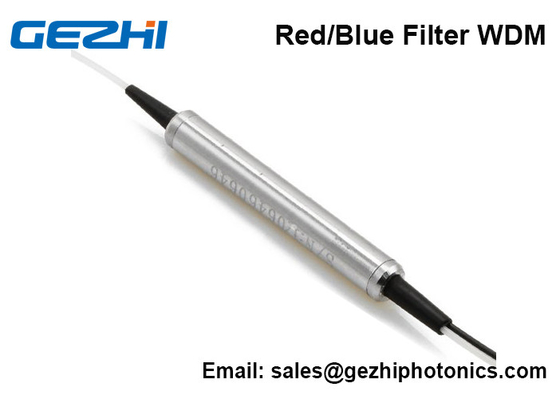

Bộ lọc dải màu đỏ/xanh dương DWDM Bộ lọc dải màu đỏ/xanh dương DWDM Bộ lọc dải màu đỏ/xanh dương DWDM với
với ống thép không gỉ với hộp nhựa ASB Gói 19" 1RU Gói giá đỡ
Thông số kỹ thuật hiệu suất
| Kiểu | FWDM | ||
| Vượt qua bước sóng kênh | bước sóng | 1547~1561 (Đỏ) | 1530~1543.2 (Xanh dương) |
| Kênh phản xạ Bước sóng | bước sóng | 1530~154.2 (Xanh lam) | 1547~1561 (Đỏ) |
| Vượt qua mất chèn kênh | dB | ≤0,60 | |
| Mất chèn kênh phản chiếu | dB | ≤0,40 | |
| Ripple kênh | dB | ≤0,3 | |
| Cách ly kênh liền kề | dB | ≥30 | |
| Cách ly kênh nhanh | dB | ≥12 | |
| PĐL | dB | ≤0,1 | |
| PMD | ps/nm | ≤0,1 | |
| định hướng | dB | ≥55 | |
| mất mát trở lại | dB | ≥50 | |
| Xử lý năng lượng | mW | 300 | |
| Nhiệt độ hoạt động | ℃ | -5~+70 | |
| Nhiệt độ bảo quản | ℃ | -40~+85 | |
| Kích thước gói hàng | mm | φ5.5x34 | |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Mất chèn không bao gồm đầu nối, mỗi đầu nối sẽ thêm 0,2dB mất mát.
3. Bước sóng khác có thể được thực hiện theo yêu cầu của khách hàng.Ví dụ, L-Band R/B, C/L Band.
Thông tin đặt hàng
| bước sóng | Thông số gói | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| R/B=Red/Blue Bước sóng |
1= Φ5,5mm×34mm 2= 90×20×10 mm 3=100×80×10,5 mm 4= 120×80×18 mm 5=140×115×18 mm Giá treo 1U 6=19” X= Khác |
9=9/125 X=Khác |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Khác |
05=0,5m 10=1,0m 15=1,5m X=Khác |
OO=Không FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Khác |
