Mô-đun 8CH DWDM Giá đỡ 2In1 với bộ lọc thụ động DWDM mux sợi đôi Mạng 1x8 kênh
DWDM (Ghép kênh phân chia theo bước sóng dày đặc) là sự kết hợp của một tập hợp các bước sóng quang có thể được truyền bằng một sợi quang.Mô-đun DWDM này do GEZHI Photonics đưa ra dựa trên công nghệ phủ màng mỏng.Đây là công nghệ laser được sử dụng để tăng băng thông trên các đường trục cáp quang hiện có.Nó cho phép các mạng cáp quang truyền đồng thời các tín hiệu có nhiều bước sóng.
GEZHI Photonics cung cấp đầy đủ DWDM Mux Demux với Kênh, Bước sóng, Nguồn, Loại sợi và loại đầu nối tùy chỉnh.Cũng có loại chèn thấp
| Mất chèn thấp |
| Cách ly cao |
| Độ ổn định và độ tin cậy cao |
| Nhiệt độ hoạt động công nghiệp |
| (-40~+80℃có sẵn) |
| Loại gói tùy chỉnh |
| Ống thép không gỉ, Hộp ABS, Mô-đun trình cắm ABS, Khung gầm LGX, Rackmount |
Sự chỉ rõ
|
Tham số
|
Đơn vị
|
8+1CH DWDM Mux+Demux
|
|
Số kênh
|
--
|
8+1CH
|
|
Bước sóng hoạt động
|
bước sóng
|
C53~C60+Nâng cấp+1% Cổng màn hình
|
|
Kênh bước sóng trung tâm
|
bước sóng
|
Lưới ITU-T @DWDM
|
|
Băng thông kênh
|
bước sóng
|
0,8 (100Ghz)
|
|
Mất chèn @PB
|
dB
|
<2,8
|
|
Giám sát Mux 1%
|
dB
|
<24,3
|
|
Giám sát Demux 1%
|
dB
|
<21,5
|
|
Cách ly @Kênh liền kề
|
dB
|
>30
|
|
Cách ly @Kênh không liền kề
|
dB
|
>34
|
|
Kênh cách ly @Reflect
|
dB
|
>15
|
|
Ripple băng thông
|
dB
|
<0,5
|
|
Mất mát phụ thuộc phân cực
|
dB
|
<0,15
|
|
Phân cực chế độ phân tán
|
ps
|
<0,1
|
|
Định hướng & Mất mát trở lại
|
dB
|
Định hướng: >50 Suy hao:>45
|
|
Xử lý năng lượng
|
mW
|
<500
|
|
Kết nối
|
--
|
SC/UPC hoặc tùy chỉnh
|
|
Loại sợi
|
--
|
SMF-28e hoặc Tùy chỉnh
|
|
Nhiệt độ hoạt động
|
℃
|
-20 ~ +70
|
|
Nhiệt độ bảo quản
|
℃
|
-40 ~ +85
|
|
Kích thước gói hàng
|
mm
|
Giá đỡ 4 khe cắm 19" 1U
|
|
Bộ lọc thụ động mux DWDM sợi đôi của GEZHI Mạng 1x8 Kênh cung cấp các giải pháp DWDM đầu cuối dung lượng cao để mở rộng mạng.Mạng 1x8 kênh bộ lọc thụ động DWDM mux sợi đôi này được sử dụng để truyền đường dài trong đó các bước sóng được đóng gói chặt chẽ với nhau trên băng tần C trong lưới 100GHz (0,8nm).Bộ lọc thụ động mux DWDM sợi đôi Mạng 1x8 kênh là giao thức trong suốt và phù hợp với các ứng dụng bao gồm SDH/SONET, Ethernet 10/1G, Kênh sợi quang 16/8/4/2/1G, CATV, FTTx, v.v.

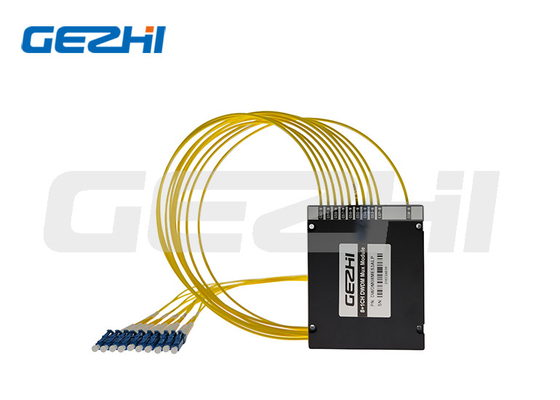

Double Fiber DWDM mux Bộ lọc thụ động Mạng 1x8 Kênh

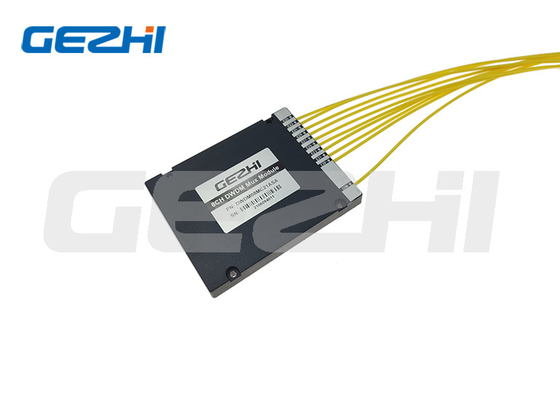

Mô-đun Mux DWDM thụ động quang 8 kênh Bộ ghép kênh quang

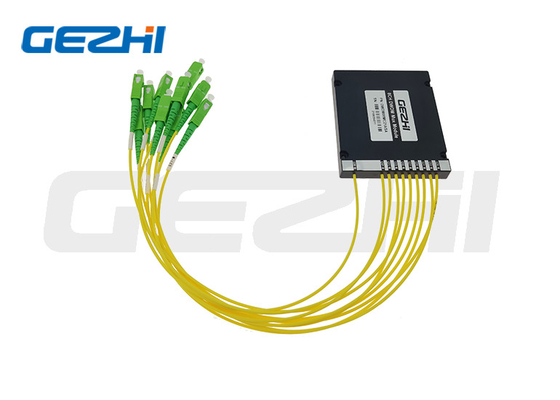

DWDM sợi kép
Thông tin đặt hàng
|
CWDM
|
số kênh
|
Cấu hình
|
Kênh đầu tiên
|
Kênh cuối cùng
|
loại mô-đun
|
loại cáp
|
chiều dài sợi
|
Kết nối
|
|
CWDM
|
01=1 CH
02=2CH
03=3CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=Chỉ định
|
27=1270
29=1290
......
47=1470
S=Chỉ định
|
A1=hộp ABS 100x80x10mm
A2=hộp ABS 120x80x18mm
A3=hộp ABS 140x115x18mm
L1=LGX 129*29*130mm
L2=LGX chèn vào Giá 2 khe
L4=LGX chèn vào Giá đỡ 4 khe
Giá R1=19" 1 chữ U
R2=2 khe 19″1U Rack
R4=4slot 19″1U Rack
S=Chỉ định
|
09=900um lỏng ống
20=2.0mm
30=3.0mm
|
05=0,5m
10=1,0m
15=1,5m
S=Chỉ định
|
00=không
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Cụ thể
|
Câu hỏi thường gặp
Q1:Tôi có thể đặt hàng mẫu không?Moq của bạn là gì?
A1: Đơn đặt hàng mẫu được chào đón để kiểm tra và kiểm tra chất lượng.chúng tôi khôngMOQ, 1 mẫu có sẵn.Các mẫu hỗn hợp cũng được chấp nhận.
Q2: Thời gian giao hàng là gì?
A2: Thời gian giao hàng bình thường là khoảng 1 tuần,Đối với số lượng lớn và các sản phẩm đặc biệt.Vui lòng kiểm tra thời gian giao hàng với đại diện bán hàng của chúng tôi.Nhưng chúng tôi giữ hàng cho một số sản phẩm,có thể vận chuyển 1-3 ngày sau khi nhận được thanh toán.
Quý 3:các điều khoản thanh toán là gì?
A3: Thời hạn thanh toán: T/T, Paypal,công đoàn phương Tây,thanh toán bằng tiền mặt, Alibaba, v.v.
Q4: Thời gian bảo hành của bạn là gì
A4: Bảo hành 3 năm.
Câu 5: Tôi có thể sử dụng logo, nhãn và gói hàng của riêng mình không?
A5: Có, chúng tôi có thể cung cấp dịch vụ OEM theo yêu cầu của bạn, nhãn sản phẩm thiết kế, logo, PN, SN, gói.
