Mô tả về 18CH CWDM

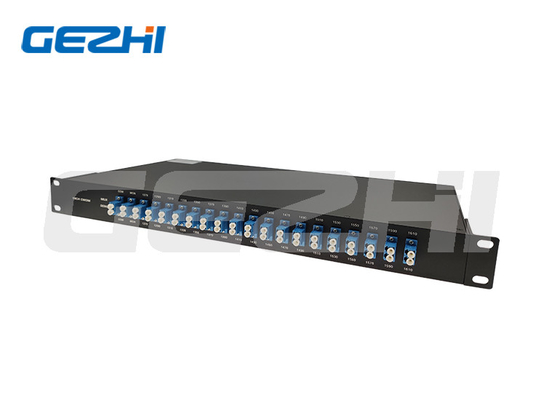

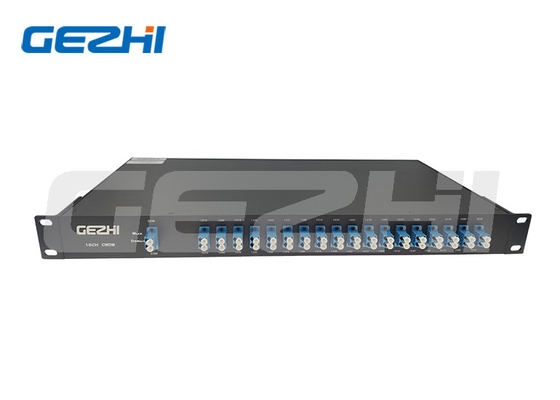

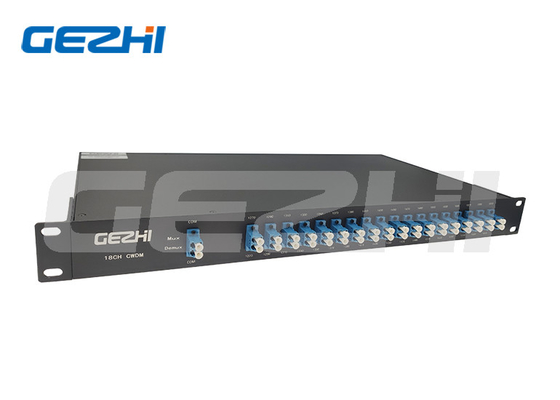

Mô-đun 18CH CWDM Mux Demux Bộ ghép kênh 1270-1610nm LC / UPC 20nm
18CH CWDM Mux Demux
Mô-đun 16 kênh (Sợi kép) GEZHI Photonics CWDM MUX + DEMUX sử dụng Bộ lọc màng mỏng ổn định và công nghệ đóng gói tiên tiến để đạt được hiệu suất tốt và ổn định môi trường tuyệt vời.
CWDM MUX + DEMUX qua sợi quang kép là một thiết bị đa năng có khả năng đưa tới 18 tín hiệu quang vào một cặp sợi quang.Nó có thể hỗ trợ tối đa 18 bước sóng CWDM giữa ITU-T G.694.2 1270 nm đến 1610 nm với gia số 20 nm hoặc ITU-T G.652 1270 nm và 1290 nm.
Chúng tôi cung cấp danh mục đầy đủ CWDM MUX DEMUX qua sợi kép hoặc sợi đơn, với các gói khung giá đỡ 19″ 1RU, hộp Kim loại LGX hoặc hộp Nhựa ABS, có sẵn các kênh bước sóng tùy chỉnh.Các sản phẩm này đạt tiêu chuẩn Telcordia GR-1221/1209-CORE và tuân thủ RoHS.
|
Tính năng & Ứng dụng của 18CH CWDM
Đặc trưng:
* Cách ly kênh cao
* Độ ổn định và độ tin cậy cao
*Mất chèn thấp
* Băng thông rộng
* Không chứa Epoxy trên đường dẫn quang học
* Băng thông rộng
Các ứng dụng:
* ứng dụng di động
* bộ khuếch đại sợi quang
* giám sát dòng
* Mạng WDM
* viễn thông
Thông số kỹ thuật của 18CH CWDM
Tham số |
CWDM |
Bước sóng hoạt động (Mux) |
1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
Bước sóng hoạt động (DeMux) |
1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
Kênh Số 32 Kênh |
16 bước sóng |
Loại sợi |
SM 9/125 |
Khoảng cách kênh |
20nm |
Độ chính xác bước sóng trung tâm |
+-2nm |
Băng thông ở -0.5dB |
≥ 15 |
Mất chèn (không bao gồm mất đầu nối) |
≤3,2dB |
định hướng |
≥ 55dB |
Suy hao hồi quang đầu vào |
≥ 45dB |
Cách ly kênh liền kề |
≥ 30dB |
Cách ly kênh không liền kề |
≥ 40dB |
Mất mát phụ thuộc phân cực |
≤0,1dB |
phân tán chế độ phân cực |
≤0,1 ps |
Tổn thất phụ thuộc vào nhiệt độ (0 đến 70C) |
≤0,45dB |
Xử lý điện quang |
≥ 300mW |
Nhiệt độ hoạt động |
-10 đến +70C |
Nhiệt độ bảo quản |
-40 đến +85C |
loại trình kết nối |
Bộ điều hợp song công 16 chiếc LC/UPC + 1 bộ điều hợp song công LC/UPC |
Kích thước bao bì |
Bảng điều khiển vá lỗi chiều cao 1U 19” |
|
|
Thông tin mã hóa của 18CH CWDM
CWDM |
- |
XX |
- |
X |
- |
XX |
- |
XX |
- |
X |
- |
X |
|
|
số kênh |
|
loại mô-đun |
|
loại cáp |
|
chiều dài sợi |
|
Đầu nối đầu vào |
|
đầu ra
kết nối
|
CWDM |
|
02=1 Kênh
03=3 Kênh
04=4 Kênh
05=5 Kênh
06=6 Kênh
07=7 Kênh
08=8 Kênh
......
16=16Kênh
17=17Kênh
18=18Kênh
|
|
0=100x80x10mm
1=142x102x14,5
mm
2=Hộp LGX
3=19″Giá đỡ 1U
X=Khác
|
|
00=không
09=900um
ống lỏng lẻo
20=2.0mm
30=3.0mm
|
|
05=0,5m
10=1,0m
15=1,5m
30=3,0m
40=4,0m
50=5,0m
......
|
|
0=không
1=LC/UPC
2=LC/APC
3=SC/UPC
4=SC/APC
5=FC/UPC
6=FC/APC
7=LC/APC
X=Tùy chỉnh
|
|
0=không
1=LC/UPC
2=LC/APC
3=SC/UPC
4=SC/APC
5=FC/UPC
6=FC/APC
7=LC/APC
X=Tùy chỉnh
|
|
|
Câu hỏi thường gặp
Q1:Tôi có thể đặt hàng mẫu không?Moq của bạn về 18CH CWDM Mux Demux là gì?
A1: Đơn đặt hàng mẫu được chào đón để kiểm tra và kiểm tra chất lượng.chúng tôi khôngMOQ, 1 mẫu có sẵn.Các mẫu hỗn hợp cũng được chấp nhận.
Q2: Thời gian giao hàng là gì?
A2: Thời gian giao hàng bình thường là khoảng 1 tuần,Đối với số lượng lớn và các sản phẩm đặc biệt.Vui lòng kiểm tra thời gian giao hàng với đại diện bán hàng của chúng tôi.Nhưng chúng tôi giữ hàng cho một số sản phẩm,có thể vận chuyển 1-3 ngày sau khi nhận được thanh toán.
Quý 3:các điều khoản thanh toán là gì?
A3: Thời hạn thanh toán: T/T, Paypal,công đoàn phương Tây,thanh toán bằng tiền mặt, Alibaba, v.v.
Q4: Thời gian bảo hành của bạn đối với 18CH CWDM Mux Demux là bao lâu?
A4: Bảo hành 3 năm.
Câu 5: Tôi có thể sử dụng logo, nhãn và gói hàng của riêng mình không?
A5: Có, chúng tôi có thể cung cấp dịch vụ OEM theo yêu cầu của bạn, nhãn sản phẩm thiết kế, logo, PN, SN, gói.
