Tổng quan về sản phẩm của mô-đun PM DWDM

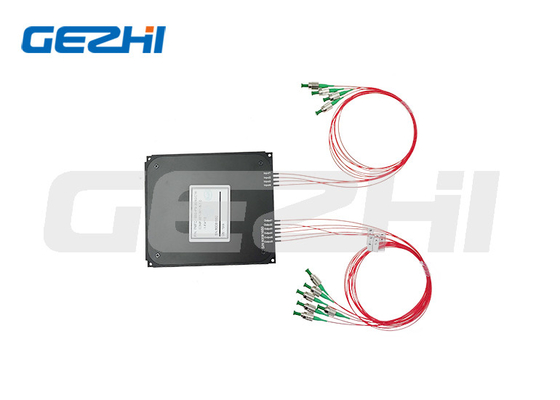

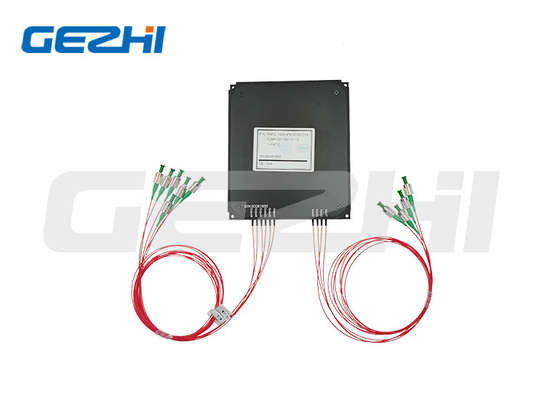

Mô-đun PM DWDM Thiết bị WDM quang 4CH, 8CH, 16CH với HỘP ABS
Mô-đun DWDM duy trì phân cực 1x4, 1x8, 1x16
GEZHI GEZHI cung cấp Mô-đun DWDM PM 1x4, 1x8, 1x16 hoặc tùy chỉnh với khoảng cách Kênh 50GHz, 100GHz hoặc 200GHz.Nó được đặc trưng với IL thấp, tổn thất trở lại cao, tỷ lệ tuyệt chủng cao và độ ổn định và độ tin cậy môi trường tuyệt vời.Chúng rất lý tưởng cho Hệ thống CATV, mạng DWDM và hệ thống liên lạc tốc độ cao.
|
Tính năng & Ứng dụng của module PM DWDM
Đặc trưng:
Tỷ lệ tuyệt chủng cao
Tính ổn định và độ tin cậy cao
Mất chèn thấp
Mất lợi nhuận cao
Cách ly kênh cao
Các ứng dụng:
Hệ thống CATV
EPON/GPON
Hệ thống WDM
Thông số kỹ thuật của mô-đun PM DWDM
Thông số |
Đơn vị |
giá trị |
Số kênh |
/ |
4CH |
8CH |
16CH |
Bước sóng trung tâm |
bước sóng |
Lưới ITU |
Khoảng cách kênh |
GHz |
50GHz;100GHz;200GHz |
Băng thông kênh (@-0,5dB) |
bước sóng |
50GHz: >0,1;100GHz: >0,22;200GHz: >0,5 |
Mất chèn |
dB |
≤2,0 |
≤3,2 |
≤5,0 |
Sự cách ly |
Liền kề |
dB |
≥25 |
không liền kề |
dB |
≥35 |
Tỷ lệ tuyệt chủng |
dB |
≥18 |
mất mát trở lại |
dB |
≥50 |
Ổn định nhiệt bước sóng |
nm/℃ |
≤0,003 |
Chèn mất ổn định nhiệt |
dB/℃ |
≤0,005 |
Xử lý công suất tối đa (CW) |
W |
0,3, 1 hoặc 2 |
Tải trọng kéo |
N |
≤5 |
Nhiệt độ hoạt động |
℃ |
-5~+75 |
Nhiệt độ bảo quản |
℃ |
-40~+85 |
Kích thước gói hàng |
mm |
100x80x10 |
100x80x10 |
120x80x18 |
|
|
kích thước
Thông tin mã hóa của mô-đun PM DWDM
PMdWDM-XXX-XX/XX-XX-X-XX-XX-XX-XX-XX
①Chia sẻ kênh |
050=50GHz;100=100GHz;200=200GHz |
②Số kênh; |
04=1x4;08=1x8;16=1x16 |
③Bước sóng kênh đầu tiên: |
C21=1560,61nm;C23=1558,98nm;S=Chỉ định |
④Bước sóng kênh cuối cùng: |
C21=1560,61nm;C23=1558,98nm;S=Chỉ định |
⑤Trục làm việc: |
B=Cả hai trục đều hoạt động;F=Trục chậm hoạt động, trục nhanh bị chặn |
⑥Loại sợi quang: |
PM1550;S=Chỉ định |
⑦Xử lý nguồn: |
0L=0,3W;01=1W;02=2W |
⑧Kích thước gói hàng: |
A1=100x80x10mm;A2=120x80x18mm;S=Chỉ định |
⑨Pigtail Loại: |
00=sợi trần;09=900um lỏng ống |
⑩Chiều dài sợi quang: |
08=0,8m;10=1m;S=Chỉ định |
⑪Loại đầu nối: |
FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Chỉ định |
|
|
Câu hỏi thường gặp
Q1:Tôi có thể đặt hàng mẫu không?Moq của PM DWDM của bạn là gì?
A1: Đơn đặt hàng mẫu được chào đón để kiểm tra và kiểm tra chất lượng.chúng tôi khôngMOQ, 1 mẫu có sẵn.Các mẫu hỗn hợp cũng được chấp nhận.
Q2: Thời gian giao hàng là gì?
A2: Thời gian giao hàng bình thường là khoảng 1 tuần,Đối với số lượng lớn và các sản phẩm đặc biệt.Vui lòng kiểm tra thời gian giao hàng với đại diện bán hàng của chúng tôi.Nhưng chúng tôi giữ hàng cho một số sản phẩm,có thể vận chuyển 1-3 ngày sau khi nhận được thanh toán.
Quý 3:các điều khoản thanh toán là gì?
A3: Thời hạn thanh toán: T/T, Paypal,công đoàn phương Tây,thanh toán bằng tiền mặt, Alibaba, v.v.
Q4: Thời gian bảo hành PM DWDM của bạn là bao nhiêu?
A4: Bảo hành 3 năm.
Câu 5: Tôi có thể sử dụng logo, nhãn và gói hàng của riêng mình không?
A5: Có, chúng tôi có thể cung cấp dịch vụ OEM theo yêu cầu của bạn, nhãn sản phẩm thiết kế, logo, PN, SN, gói.
