Thông tin chi tiết sản phẩm:
Thanh toán:
|
| bước sóng: | 1379/1397/1550/1626nm | Loại đường: | sợi đơn |
|---|---|---|---|
| Ứng dụng: | mạng WDM | Kết nối: | FC/APC |
| Điểm nổi bật: | Bộ lọc duy trì phân cực DWDM,FC APC PM DWDM |
||

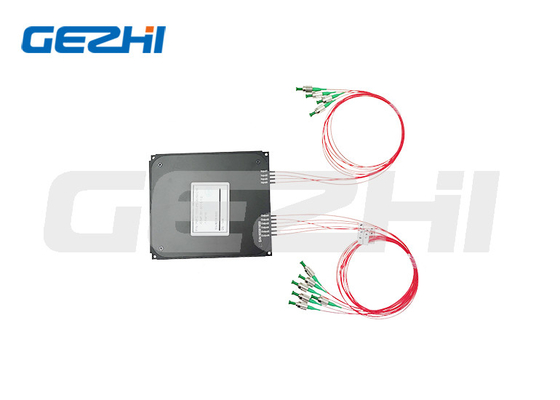

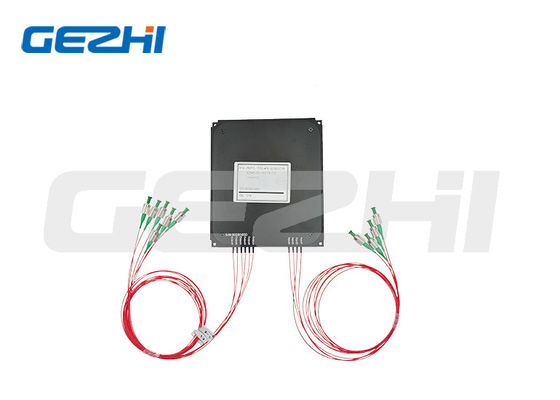

Độ ổn định và độ tin cậy cao Phân cực Duy trì DWDM cho mạng DWDM
SỰ MIÊU TẢ
Bộ lọc duy trì phân cực DWDM được đặc trưng với IL thấp, suy hao phản hồi cao, tỷ lệ tuyệt chủng cao và độ ổn định cũng như độ tin cậy môi trường tuyệt vời.Chúng rất lý tưởng cho việc duy trì phân cực các bộ khuếch đại sợi quang, mạng DWDM và các ứng dụng thiết bị và hệ thống truyền thông tốc độ cao.
Đặc trưng
Mất chèn thấp
Tỷ lệ tuyệt chủng cao
Cách ly kênh cao
Độ ổn định và độ tin cậy cao
Các ứng dụng
Thêm/bỏ kênh
mạng DWDM
bộ khuếch đại sợi quang
Hệ thống cáp quang
Thông số kỹ thuật hiệu suất
| Thông số | Đơn vị | giá trị | |||||
| Số kênh | / | 4CH | 8CH | 16CH | |||
| Bước sóng trung tâm | bước sóng | Lưới ITU | |||||
| Khoảng cách kênh | GHz | 50GHz;100GHz;200GHz | |||||
| Băng thông kênh (@-0,5dB) | bước sóng | 50GHz: >0,1;100GHz: >0,22;200GHz: >0,5 | |||||
| Mất chèn | dB | ≤2,0 | ≤3,2 | ≤5,0 | |||
| Sự cách ly | Liền kề | dB | ≥25 | ||||
| không liền kề | dB | ≥35 | |||||
| Tỷ lệ tuyệt chủng | dB | ≥18 | |||||
| mất mát trở lại | dB | ≥50 | |||||
| Ổn định nhiệt bước sóng | nm/℃ | ≤0,003 | |||||
| Chèn mất ổn định nhiệt | dB/℃ | ≤0,005 | |||||
| Xử lý công suất tối đa (CW) | W | 0,3, 1 hoặc 2 | |||||
| Tải trọng kéo | N | ≤5 | |||||
| Nhiệt độ hoạt động | ℃ | -5~+75 | |||||
| Nhiệt độ bảo quản | ℃ | -40~+85 | |||||
| Kích thước gói hàng | mm | 100x80x10 | 100x80x10 | 120x80x18 | |||
Lưu ý: 1. Thông số kỹ thuật trên dành cho thiết bị không có đầu nối, Nếu có đầu nối, IL sẽ cao hơn 0,3dB, suy hao trở lại sẽ giảm 5dB và Tỷ lệ tuyệt chủng sẽ giảm 2dB.
2. Đối với các ứng dụng công suất cao >10W, chúng tôi sẽ sử dụng gói tản nhiệt
3. Nếu có ứng dụng xung, vui lòng đảm bảo thông báo cho chúng tôi về năng lượng xung và công suất cực đại.
Thông tin đặt hàng PMDWDM
| ①Chia sẻ kênh | 050=50GHz;100=100GHz;200=200GHz |
| ②Số kênh; | 04=1x4;08=1x8;16=1x16 |
| ③Bước sóng kênh đầu tiên: | C21=1560,61nm;C23=1558,98nm;S=Chỉ định |
| ④Bước sóng kênh cuối cùng: | C21=1560,61nm;C23=1558,98nm;S=Chỉ định |
| ⑤Trục làm việc: | B=Cả hai trục đều hoạt động;F=Trục chậm hoạt động, trục nhanh bị chặn |
| ⑥Loại sợi quang: | PM1550;S=Chỉ định |
| ⑦Xử lý nguồn: | 0L=0,3W;01=1W;02=2W |
| ⑧Kích thước gói hàng: | A1=100x80x10mm;A2=120x80x18mm;S=Chỉ định |
| ⑨Pigtail Loại: | 00=sợi trần;09=900um lỏng ống |
| ⑩Chiều dài sợi quang: | 08=0,8m;10=1m;S=Chỉ định |
| ⑪Loại đầu nối: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Chỉ định |
