Tổng quan về sản phẩmKhớp nối công suất cao

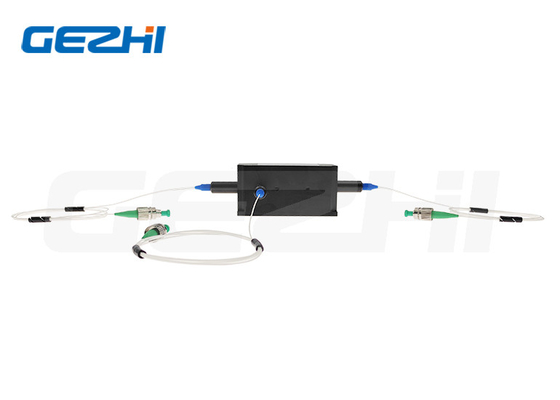

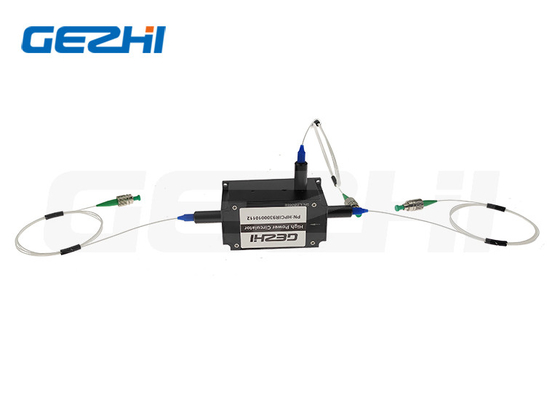

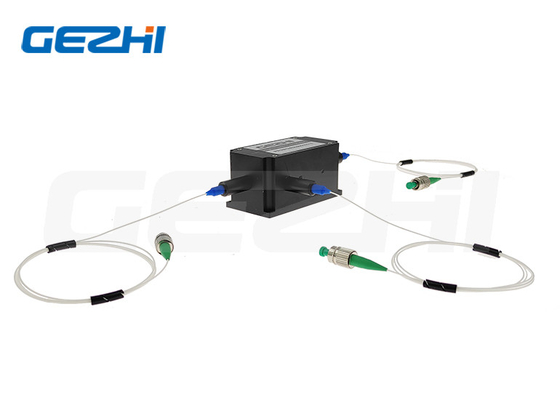

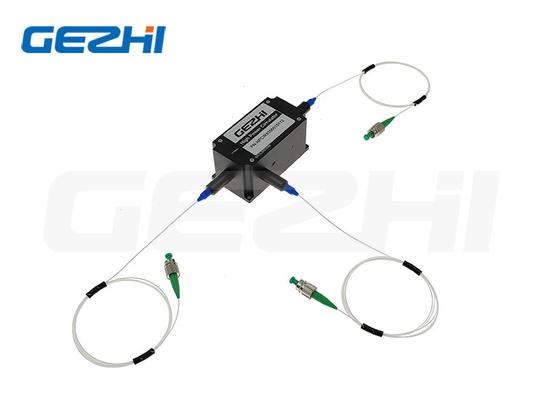

Bộ ghép nối hợp nhất PM công suất cao 780-2050nm có độ tin cậy cao (lên đến 20W) cho cảm biến sợi quang
Khớp nối công suất cao
Bộ ghép nối sợi quang công suất cao GEZHI là thiết bị sợi hợp nhất kết hợp ánh sáng cho các ứng dụng laser và sợi quang công suất cao.Chúng tôi cung cấp nhiều loại bộ tách và bộ ghép nối tiêu chuẩn, WDM và duy trì phân cực (PM) để tách hoặc kết hợp nhiều tín hiệu quang công suất cao. GEZHI cung cấp các tùy chọn tùy chỉnh bổ sung như độ dài bím tóc, loại sợi và bao bì.
|
Tính năng & Ứng dụng củaKhớp nối công suất cao
Đặc trưng:
•Mất chèn thấp
• Suy hao phụ thuộc vào phân cực thấp (PDL)
• Độ ổn định và độ tin cậy cao
• Xử lý công suất cao
Các ứng dụng:
•Giao tiếp mạch lạc
•Màn hình nguồn
• Cảm biến sợi quang
•Bộ khuếch đại sợi quang
Thông số kỹ thuật của Bộ ghép nối công suất cao
Tham số |
Đơn vị |
Giá trị |
Bước sóng trung tâm |
bước sóng |
2050, 2000, 1950 |
1550, 1480, 1310 |
1064, 1030, 980 |
850, 808, 780 |
Băng thông hoạt động |
bước sóng |
±15 |
±15 |
±10 |
±10 |
tối đa.Mất mát quá mức |
dB |
0,8 |
0,5
|
0,6 |
0,8 |
tối thiểuTỷ lệ tuyệt chủng |
dB |
16 |
20
|
20 |
20 |
tối thiểuđịnh hướng |
dB |
50 |
tối thiểumất mát trở lại |
dB |
50 |
tối đa.điện quang |
W |
5, 10, 20 hoặc Chỉ định |
Kích thước gói hàng |
Công suất đầu vào <5 |
mm |
φ3x60 |
|
Công suất đầu vào ≤20 |
mm |
70x12x8 |
Nhiệt độ hoạt động |
℃ |
-5~+75 |
Nhiệt độ bảo quản |
℃ |
-40~+85 |
Dung sai tỷ lệ chia nhỏ |
Tỷ lệ phân chia |
50 |
% |
±3,0 |
|
40 |
% |
±2,5 |
|
30 |
% |
±2,0 |
|
20 |
% |
±1,5 |
|
10 |
% |
±1,0 |
|
5 |
% |
±0,7 |
|
1 |
% |
±0,3 |
|
|
Lưu ý: Với các đầu nối, công suất xử lý chỉ là 1W, IL cao hơn 0,3dB, RL thấp hơn 5dB và ER thấp hơn 2dB.
Phím kết nối được căn chỉnh với trục chậm.
Kích thước gói hàng
Thông tin đặt hàng củaKhớp nối công suất cao
HPMFUC-1111-233-444-56-7-888-99AA (Loại 1x2) / HPMFUC-1111-233-444-56-7-8888-99AA (Loại 2x2)
1111 - Bước sóng: |
2000=2000nm, 1550=1550nm, 1064=1064nm, 980=980nm, SSSS=Đã chỉ định |
2 - Loại cổng: |
3=1x2, 4=2x2 |
33 - Tỷ lệ vòi: |
01=1/99, 05=5/95,..., 50=50/50 |
444 - Loại sợi: |
001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, 067=PM780-HP, SSS=Đã chỉ định |
5 - Kích thước gói hàng: |
0=φ3.0x60, 1=70x12x8mm, S=Đã chỉ định |
6 - Kiểu đuôi sam: |
0=sợi trần, 1=900μm ống rời |
7 - Chiều dài sợi quang: |
0,8=0,8m, 1,0=1m, S=Quy định |
8888 - Loại đầu nối: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không, S=Được chỉ định |
99 - Công suất trung bình: |
01=1W, 05=5W, 10=10W, 20=20W, SS=Đã chỉ định |
AA - Công suất đỉnh: |
00=Sóng liên tục, 01=1kW, 02=2kW, 10=10kW, SS=Đã chỉ định |
|
|
Câu hỏi thường gặp
Q1:Tôi có thể đặt hàng mẫu không?Moq của bộ ghép nối công suất cao của bạn là gì?
A1: Đơn đặt hàng mẫu được chào đón để kiểm tra và kiểm tra chất lượng.chúng tôi khôngMOQ, 1 mẫu có sẵn.Các mẫu hỗn hợp cũng được chấp nhận.
Q2: Thời gian giao hàng là gì?
A2: Thời gian giao hàng bình thường là khoảng 1 tuần,Đối với số lượng lớn và các sản phẩm đặc biệt.Vui lòng kiểm tra thời gian giao hàng với đại diện bán hàng của chúng tôi.Nhưng chúng tôi giữ hàng cho một số sản phẩm,có thể vận chuyển 1-3 ngày sau khi nhận được thanh toán.
Quý 3:các điều khoản thanh toán là gì?
A3: Thời hạn thanh toán: T/T, Paypal,công đoàn phương Tây,thanh toán bằng tiền mặt, Alibaba, v.v.
Q4: Thời gian bảo hành của bạn là gìKhớp nối công suất cao?
A4: Bảo hành 3 năm.
Câu 5: Tôi có thể sử dụng logo, nhãn và gói hàng của riêng mình không?
A5: Có, chúng tôi có thể cung cấp dịch vụ OEM theo yêu cầu của bạn, nhãn sản phẩm thiết kế, logo, PN, SN, gói.
