Tổng quan về sản phẩmBộ lọc PM công suất cao WDM
|
Mất chèn thấp Bộ lọc duy trì phân cực công suất cao WDM (tối đa 20W) cho hệ thống CATV

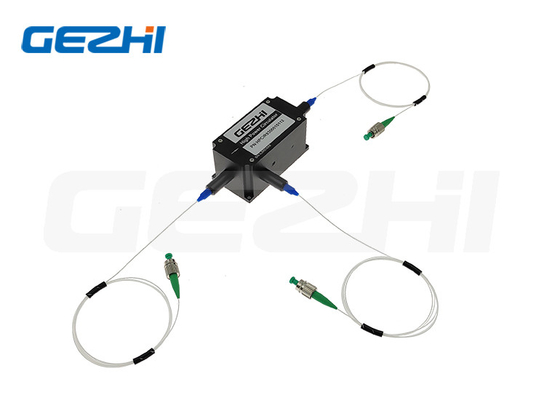

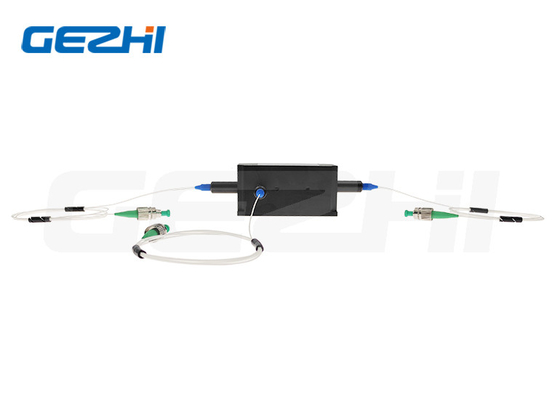

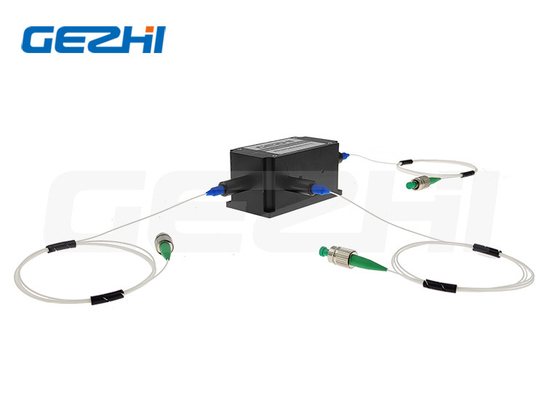

Bộ lọc PM công suất cao WDM
Bộ lọc duy trì phân cực công suất cao GEZHI WDM là sự kết hợp của bộ ghép kênh phân chia bước sóng.Tất cả các sợi đầu vào và đầu ra đều được duy trì phân cực.Sản phẩm này có suy hao chèn cực thấp, độ ổn định và độ tin cậy cao, khả năng cách ly cao và suy hao phản hồi cao.Sản phẩm này cung cấp giải pháp tích hợp cho Hệ thống CATV, Mô-đun CWDM/DWDM, ứng dụng Mạng EPON/GPON bằng cách kết hợp nhiều chức năng hơn vào một gói rất nhỏ gọn.
|
Tính năng & Ứng dụng củaBộ lọc PM công suất cao WDM
Đặc trưng:
• Xử lý công suất cao
• Suy hao chèn thấp
•Tỷ lệ thất thoát cao
•Độ tin cậy và ổn định cao
Các ứng dụng:
•Hệ thống CATV
•Mô-đun CWDM/DWDM
•Mạng EPON/GPON
Thông số kỹ thuật của Công suất caoBộ lọc PM WDM
| Thông số |
Đơn vị |
giá trị |
| Kiểu |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
| Bước sóng truyền |
bước sóng |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
| Bước sóng phản xạ |
bước sóng |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
| tối đa.Mất chèn ở 23 ℃ |
Kênh truyền dẫn |
dB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
| |
Kênh phản ánh |
dB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
| tối thiểuCách ly đường truyền @Reflection avelength |
dB |
30 |
30 |
30 |
30 |
25 |
| tối thiểuCách ly phản xạ @Transmission avelength |
dB |
15 |
15 |
15 |
15 |
12 |
| tối đa.Độ phẳng của kênh |
dB |
0,4 |
|
tối thiểuTỷ lệ tuyệt chủng
ở 23℃
|
Kênh truyền dẫn |
dB |
20 |
| |
Kênh phản ánh |
dB |
18 |
| tối đa.Ổn định nhiệt bước sóng |
nm/℃ |
0,003 |
| tối đa.Chèn mất ổn định nhiệt |
dB/℃ |
0,005 |
| tối thiểuMất mát trở lại ở 23 ℃ |
dB |
50 |
| tối đa.Xử lý nguồn (CW) |
W |
1, 3, 5, 10, 20 hoặc Chỉ định |
| tối đa.Tải trọng kéo |
N |
5 |
| Nhiệt độ hoạt động |
℃ |
0~+70
|
| Nhiệt độ bảo quản |
℃ |
-40~+85 |
| Với các đầu nối, công suất xử lý chỉ là 1W, IL cao hơn 0,3dB, RL thấp hơn 5dB và ER thấp hơn 2dB. |
| Phím kết nối được căn chỉnh với trục chậm. |
|
|
Kích thước gói hàng
Thông tin đặt hàng củaNăng lượng caoBộ lọc PM WDM
HPMFWDM-1111-23-444-555-67-8-999-AABB (Loại sợi PM)
HPFWDM-1111-23-444-555-67-8-999-AABB (Loại sợi quang SM)
| 1111 - Bước sóng: |
5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Đã chỉ định |
| 2 - Loại máy bơm: |
F=Tiến, B=Lùi |
| 3 - Trục làm việc cho tuyến tín hiệu: |
B=Cả hai trục đều hoạt động, F=Trục nhanh bị chặn |
| 444 - Loại sợi cho Com & Pass: |
001=PM1550, 003=PM980,045=PM1950, SSS=Đã chỉ định |
| 555 - Loại sợi cho Tham chiếu: |
001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Đã chỉ định |
| 6 - Kích thước gói hàng: |
0=φ5,5x35mm (≤5W), 1=70x12x8mm, S=Đã chỉ định |
| 7 - Kiểu bím tóc: |
0=sợi trần, 1=900μm ống rời |
| 8 - Chiều dài sợi quang: |
0,8=0,8m, 1,0=1m, S=Quy định |
| 999 - Loại đầu nối: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không, S=Được chỉ định |
| AA - Công suất trung bình: |
01=1W, 02=2W, 05=5W, 10=10W, 20=2W, SS=Đã chỉ định |
| BB - Công suất cực đại: |
00=Sóng liên tục, 01=1kW, 10=10kW, SS=Đã chỉ định |
|
|
