Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại gói: | Ống thép | Loại sợi: | Sợi PM Panda |
|---|---|---|---|
| loại trình kết nối: | FC/UPC,FC/APC,SC/UPC,SC/APC hoặc tùy chỉnh | Vật liệu: | PVC |
| Các ứng dụng: | Mạng GPON | Hải cảng: | 1X2 |
| Điểm nổi bật: | Các thành phần duy trì phân cực DWDM,Mạng GPON PM DWDM,Bộ ghép kênh phân chia theo bước sóng dày đặc PM |
||

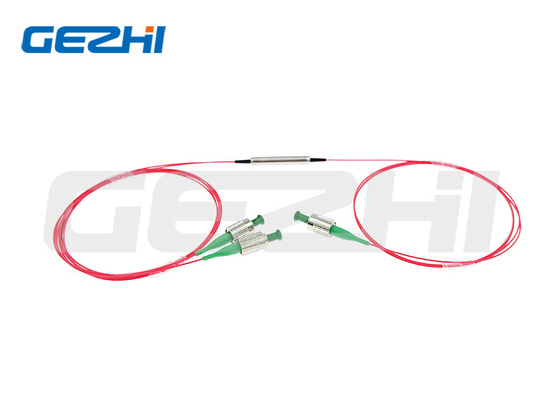

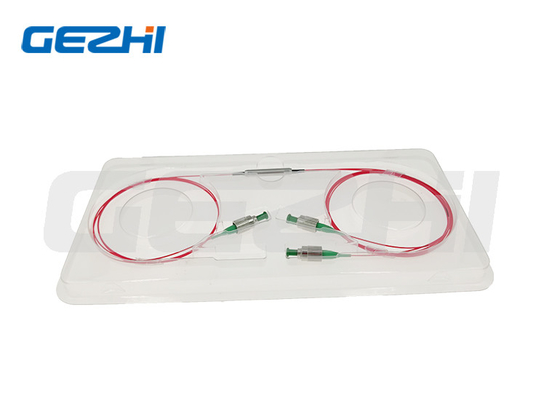

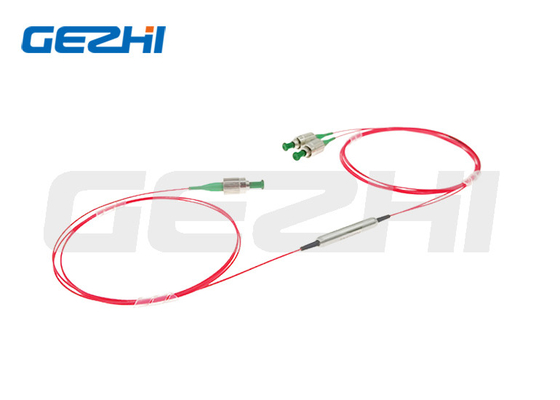

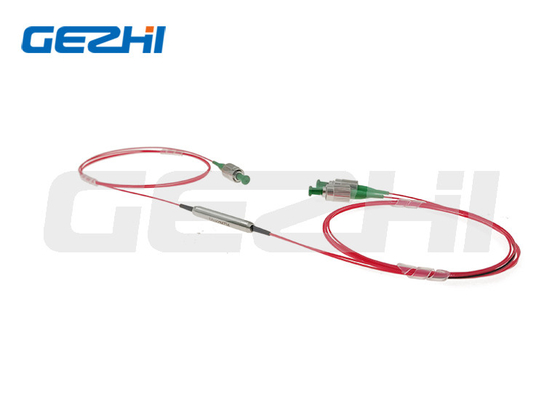

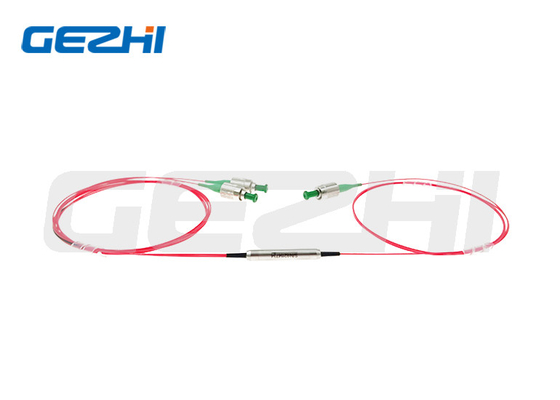

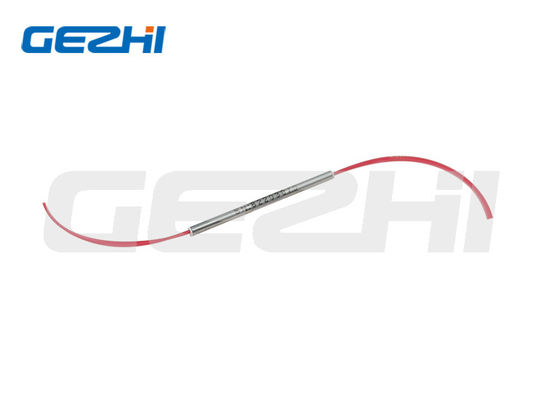

Phân cực duy trì bộ ghép kênh phân chia theo bước sóng dày đặc cho mạng GPON
Tổng quan về sản phẩm
Dòng bộ ghép kênh phân chia theo bước sóng mật độ cao của Gezhi Photonics được thiết kế và sản xuất theo tiêu chuẩn quốc tế, PM DWDM có thể duy trì sự phân cực của tín hiệu quang.Các thiết bị này sử dụng Bộ lọc màng mỏng ổn định với môi trường và công nghệ đóng gói tiên tiến để đạt được băng thông rộng, suy hao chèn thấp, cách ly kênh cao, ổn định môi trường tuyệt vời và tỷ lệ tuyệt chủng cao.WDM dày đặc duy trì phân cực có thể được sử dụng riêng lẻ để thực hiện chức năng thêm hoặc loại bỏ một kênh hoặc nó có thể được sử dụng trong các hệ thống DWDM và hệ thống cảm biến.
Ứng dụng
Mô-đun DWDM
Hệ thống DWDM
Mạng GPON
Liên kết CATV
Đặc trưng
Mất chèn thấp
Mất lợi nhuận cao
Cách ly cao
Độ tin cậy và ổn định cao
Thông số kỹ thuật sản phẩm
| Thông số | Đơn vị | giá trị | ||
| Không gian kênh | Ghz | 100 | 200 | |
| Bước sóng trung tâm | bước sóng | Lưới ITU | ||
| Độ chính xác bước sóng trung tâm | bước sóng | ±0,05 | ±0,1 | |
| Băng thông kênh (@-0,5dB) | bước sóng | 0,22 | 0,5 | |
| tối đa.Mất chèn ở 23 ℃ | Kênh truyền dẫn | dB | 1.0 | 0,9 |
| Kênh phản ánh | dB | 0,4 | 0,4 | |
| tối thiểuCách ly ở 23℃ | Kênh liền kề | dB | 30 | 30 |
| Kênh không liền kề | dB | 40 | 40 | |
| Kênh phản ánh | dB | 12 | 12 | |
| tối đa.Độ phẳng của kênh | dB | 0,3 | ||
| tối thiểuTỷ lệ tuyệt chủng ở 23oC | dB | 20 | ||
| tối đa.Ổn định nhiệt bước sóng | nm/℃ | 0,003 | ||
| tối đa.Chèn mất ổn định nhiệt | dB/℃ | 0,005 | ||
| tối thiểuMất mát trở lại ở 23 ℃ | dB | 50 | ||
| tối đa.Xử lý nguồn (CW) | mW | 500 | ||
| Loại sợi | - | Sợi PM Panda | ||
| Nhiệt độ hoạt động | ℃ | 0~+70 | ||
| Nhiệt độ bảo quản | ℃ | -40~+85 | ||
Với đầu nối, IL cao hơn 0,3dB, RL thấp hơn 5dB và ER thấp hơn 2dB.
Phím kết nối được căn chỉnh với trục chậm.
kích thước
Thông tin đặt hàng
| PMDWDM-11-234-555-67-8-999 | |
| 11 - Bước sóng: | 26=26CH, 27=27CH,..., 40=40CH, 41=41CH, SS=Đã chỉ định |
| 2 - Cấu hình: | 2=1x1, 3=1x2 |
| 3 - Không gian kênh: | 1=100G, 2=200G |
| 4 - Trục công tác: | B=Cả hai trục đều hoạt động, F=Trục nhanh bị chặn |
| 555 - Loại sợi: | 001=PM1550, 002=PM1310, SSS=Đã chỉ định |
| 6 - Kích thước gói hàng: | 0=φ5,5x35mm, S=Đã chỉ định |
| 7 - Kiểu bím tóc: | 0=sợi trần, 1=900μm ống rời |
| 8 - Chiều dài sợi quang: | 0,8=0,8m, 1,0=1m, S=Quy định |
| 999 - Loại đầu nối: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không, S=Được chỉ định |
