Thông tin chi tiết sản phẩm:
Thanh toán:
|
bước sóng: | 1310nm/1550nm | Hải cảng: | 4 cổng |
---|---|---|---|
Nhiệt độ hoạt động (°C): | 0 ~ +70 | Nhiệt độ bảo quản (°C): | -40 ~ +85 |
Sự bảo đảm: | 3 năm | Ứng dụng: | Hệ thống CATV |
Điểm nổi bật: | Bộ tuần hoàn 1550nm,Bộ tuần hoàn 4 cổng sợi quang,Bộ tuần hoàn sợi quang hệ thống CATV |
Tổng quan về sản phẩm Bộ tuần hoàn quang 4 cổng

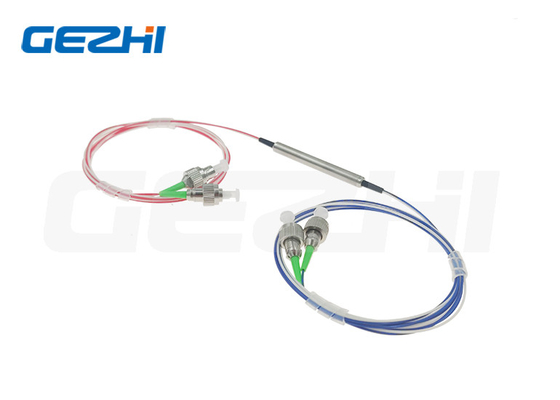

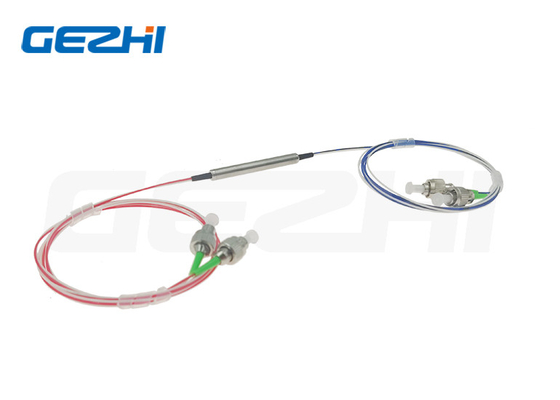

Bộ tuần hoàn sợi quang 4 cổng 1550nm cho hệ thống CATV
Bộ lưu thông sợi quang
Bộ tuần hoàn quang 4 cổng là một loại bộ tuần hoàn đặc biệt có một đầu vào (cổng 1), một đầu ra (cổng 4) và hai cổng chung (cổng 2 & 3).Ánh sáng đi qua cổng 1 đến cổng 2. Tại cổng 2, mọi ánh sáng tới được dẫn đến cổng 3 làm đầu ra, trong khi tất cả đầu vào từ cổng 3 được dẫn đến cổng 4 làm đầu ra.
So với bộ tuần hoàn 3 cổng, thiết bị bốn cổng có thêm một cổng hai chiều.Do đó, nó có thể được sử dụng để xây dựng các hệ thống con sợi quang linh hoạt hơn hoặc phức tạp hơn, chẳng hạn như mô-đun thêm/thả, mô-đun mux/demux, bộ chia hai hướng đa cổng, bộ định tuyến quang WDM, v.v.
Tính năng & ứng dụng của 4 cổng quang tuần hoàn
Đặc trưng:
Hoạt động bốn cổng
Dải rộng (+/-30nm ở 1310nm hoặc 1550nm)
cách ly cao
PDL thấp
Đường dẫn quang học miễn phí Epoxy
Các ứng dụng:
Thêm/xóa hệ thống WDM
Hệ thống truyền thông hai chiều
Hệ thống bù tán sắc quang học
thông số kỹ thuật của Bộ tuần hoàn quang 4 cổng
Tham số | Lớp P | |
Bước sóng hoạt động (nm) | 1310±30 hoặc 1550±30 hoặc 1585±30 | |
Cách ly (dB) | Đặc trưng | 0,6 |
tối đa | 0,8 | |
Cách ly điển hình (dB) | ≥50 | |
Cách ly tối thiểu (dB) | ≥40 | |
Nói chéo (dB) | ≥50 | |
Suy hao phụ thuộc phân cực (dB) | <0,15 | |
Phân cực chế độ phân tán | <0,1 | |
Mất mát trở lại (dB) | ≥50 | |
Xử lý công suất (mW) | 500 | |
Nhiệt độ lựa chọn (℃) | -10~+75 | |
Kích thước gói hàng (mm) | Φ5,5xL50 hoặc Φ5,5xL63 |
Môi trường thử nghiệm
|
