Thông tin chi tiết sản phẩm:
Thanh toán:
|
| bước sóng: | 1260-1650nm | Hải cảng: | 1x2 1x4 |
|---|---|---|---|
| Nhiệt độ bảo quản: | -40 ~ +85°C | Sự bảo đảm: | 3 NĂM |
| Kết nối: | LC/APC LC/UPC | Ứng dụng: | hệ thống FTTH |
Tổng quan sản phẩm

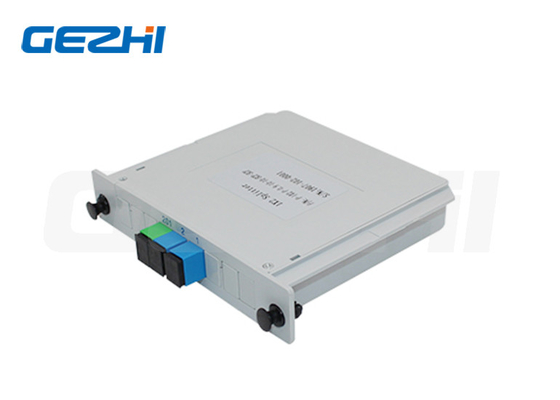

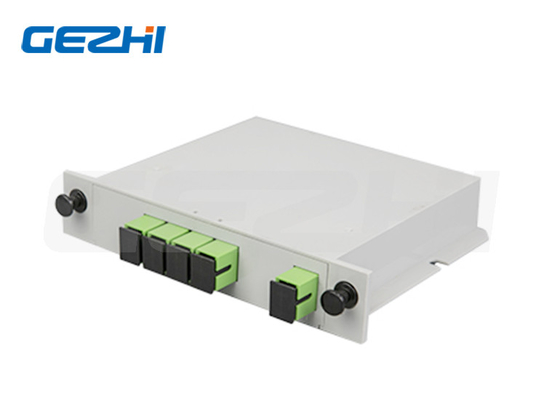

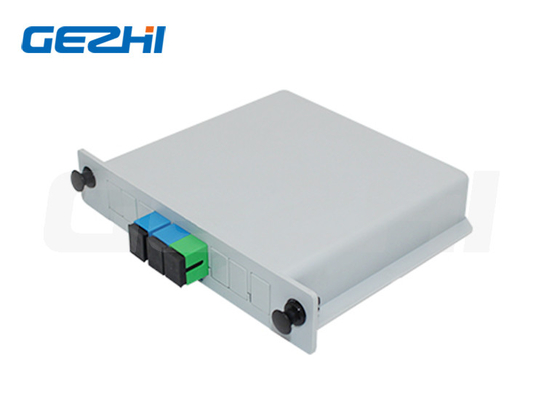

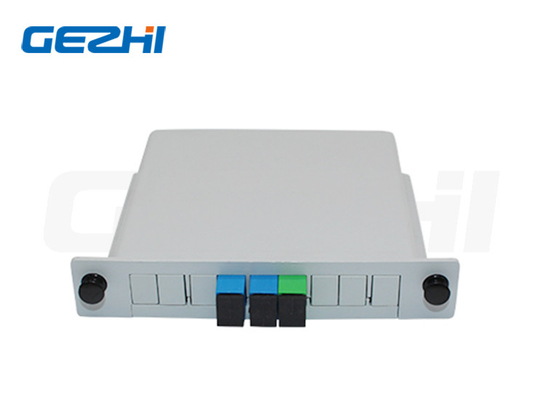

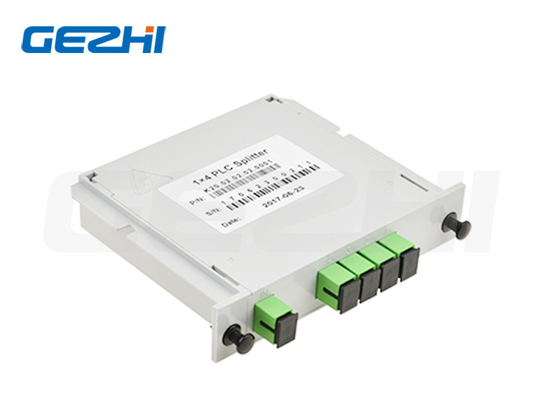

Các thành phần thụ động 1x2 1x4 PLC Splitter Cassette Plug-in Module
PLC Splitter
PLC Splitters là các thiết bị phân nhánh được sử dụng để phân phối tín hiệu quang đến nhiều vị trí để xử lý.thường cần phải chia một tín hiệu quang thành nhiều tín hiệu giống hệt nhau, hoặc để kết hợp nhiều tín hiệu thành một tín hiệu duy nhất.PLC Splitter (Planar lightwave circuit splitter) là một loại thiết bị quản lý năng lượng quang học được chế tạo bằng công nghệ dẫn sóng quang học silicaChúng được thiết kế cho FTTx Passive Optical Networks, CWDM, DWDM và hệ thống truyền hình cáp quang.PLC Splitter chịu trách nhiệm phân phối tín hiệu quang từ Văn phòng Trung ương (CO) đến nhiều địa điểm cơ sởChúng tôi cung cấp toàn bộ loạt các sản phẩm phân tách 1 * N và 2 * N được thiết kế riêng cho các ứng dụng cụ thể.
Tính năng và ứng dụng
| Đặc điểm | Ứng dụng |
| * Mất thấp * PDL thấp * Thiết kế nhỏ gọn * Đồng nhất kênh qua kênh tốt * Độ dài sóng hoạt động rộng: Từ 1260nm đến 1650nm * Nhiệt độ hoạt động rộng: Từ -40°C đến 85°C * Độ tin cậy và ổn định cao |
* Hệ thống FTTX * Mạng PON * CATV Links * Phân phối tín hiệu quang học |
Thông số kỹ thuật
| Parameter | 1xN PLC Splitter đặc tả | ||||||
| Độ dài sóng hoạt động (nm) | 1260 ~ 1650 | ||||||
| Loại | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Mất tích nhập (dB) | Thông thường | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Tối đa | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Đồng nhất (dB) | Thông thường | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Tối đa | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) tối đa | Thông thường | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Tối đa | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Độ dài sóng mất mát của bộ phận (dB) |
Thông thường | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Tối đa | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Nhiệt độ mất mát của bộ phận |
Thông thường | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Tối đa | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Định hướng (dB) Min | 55 | ||||||
| Mất trở lại (dB) Min | 55 ((50) | ||||||
| Nhiệt độ hoạt động (°C) | -40~ +85 | ||||||
| Nhiệt độ lưu trữ (°C) | -40 ~ +85 | ||||||
| Chiều dài sợi | 1m hoặc tùy chỉnh | ||||||
| Loại sợi | G657A | ||||||
| Loại kết nối | Tùy chỉnh | ||||||
| PLC Splitter Sợi trần (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter Blcokless mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC Splitter Module (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((mm) | 19 ¢ 1U 2U hộp gắn rack, hộp LGX, hộp ODF | ||||||
| Bác sĩ | XXX | XX | XX | XX | XX | XX |
|
Cảng Cấu hình |
Loại module | Loại cáp | Chiều dài sợi | Kết nối đầu vào |
Sản lượng kết nối |
|
|
G=Gezhi P=PLC
|
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132=1x32 164=1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
BF = Sợi trần BL = Không có khối MO=Mô-đun Hộp LG=LGX RM = Đứng trên giá đỡ CB=Hộp Cassette XX = Tùy chỉnh
|
00=không có 09=900um ống lỏng 20=2,0mm 30=3,0mm |
05=0,5m 10=1,0m 15=1,5m 30=3,0m 40=4,0m 50=5,0m ...... |
0=không có 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Tùy chỉnh |
0=không có 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Tùy chỉnh |
