Mô-đun DWDM 8CH 2In1 Rack với Double Fiber DWDM mux Bộ lọc thụ động 1x8 Các kênh mạng
DWDM (Dense Wavelength Division Multiplexing) là sự kết hợp của một tập hợp các bước sóng quang học có thể được truyền bằng một sợi.Mô-đun DWDM này được phát hành bởi GEZHI Photonics dựa trên công nghệ lớp phủ phim mỏng.Đây là một công nghệ laser được sử dụng để tăng băng thông trên các đường dây sợi quang hiện có.
GEZHI Photonics cung cấp đầy đủ các DWDM Mux Demux với kênh tùy chỉnh, bước sóng, điện, loại sợi và loại kết nối.
| Mất ít chèn |
| Sự cô lập cao |
| Độ ổn định và độ tin cậy cao |
| Nhiệt độ hoạt động công nghiệp |
| (-40 ~ + 80 °Ccó sẵn) |
| Loại gói tùy chỉnh |
| Bụi thép không gỉ, hộp ABS, mô-đun cắm ABS, khung LGX, rackmount |
Thông số kỹ thuật
|
Parameter
|
Đơn vị
|
8+1CH DWDM Mux+Demux
|
|
Số kênh
|
--
|
8+1CH
|
|
Hoạt động Wavelength
|
nm
|
C53 ~ C60 + nâng cấp + 1% cổng màn hình
|
|
Độ dài sóng trung tâm kênh
|
nm
|
Mạng lưới ITU-T @DWDM
|
|
Dải băng thông kênh
|
nm
|
0.8 (100Ghz)
|
|
Mất tích nhập @PB
|
dB
|
< 2.8
|
|
Mux 1% giám sát
|
dB
|
< 24.3
|
|
Theo dõi 1%
|
dB
|
< 21.5
|
|
Phân biệt @ Con kênh liền kề
|
dB
|
>30
|
|
Phân cách @ Không liền kề kênh
|
dB
|
>34
|
|
Cách ly @ Reflect Channel
|
dB
|
>15
|
|
Passband Ripple
|
dB
|
<0.5
|
|
Mất phụ thuộc phân cực
|
dB
|
<0.15
|
|
Phân tán chế độ phân cực
|
ps
|
<0.1
|
|
Định hướng & Loss Return
|
dB
|
Định hướng: >50 Lỗi lợi nhuận: >45
|
|
Điều khiển năng lượng
|
mW
|
< 500
|
|
Bộ kết nối
|
--
|
SC/UPC hoặc tùy chỉnh
|
|
Loại sợi
|
--
|
SMF-28e hoặc tùy chỉnh
|
|
Nhiệt độ hoạt động
|
°C
|
-20 ~ +70
|
|
Nhiệt độ lưu trữ
|
°C
|
-40 ~ +85
|
|
Kích thước gói
|
mm
|
4slot 19" 1U Rackmount
|
|
GEZHI's Double Fiber DWDM mux Passive Filters 1x8 Channel mạng cung cấp các giải pháp DWDM đầu cuối công suất cao để mở rộng mạng.Double Fiber DWDM mux Passive Filters 1x8 kênh mạng được sử dụng cho truyền đường dài nơi các bước sóng được đóng gói chặt chẽ với nhau trên C-band trong lưới 100GHz (0.8nm). Double Fiber DWDM mux Passive Filters 1x8 Channel mạng là giao thức minh bạch và phù hợp cho các ứng dụng bao gồm SDH / SONET, 10/1G Ethernet, 16/8/4/2/1G Fiber Channel, CATV, FTTx,vv.

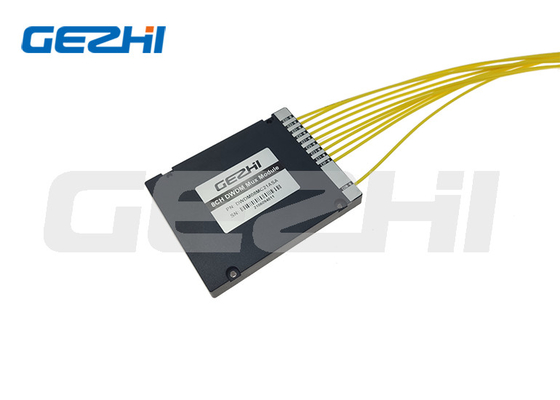

Double Fiber DWDM mux Passive Filters 1x8 Các kênh mạng

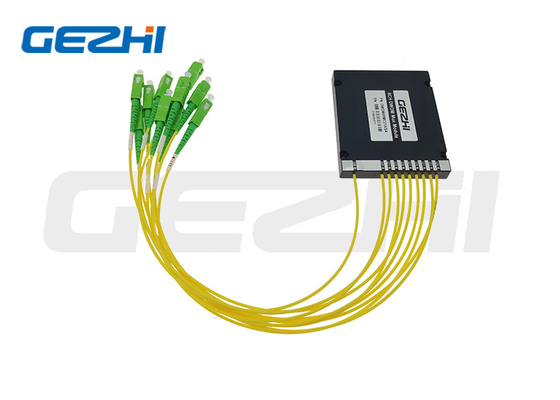

8 kênh Fiber Optic Multiplexer Optical Passive DWDM Mux

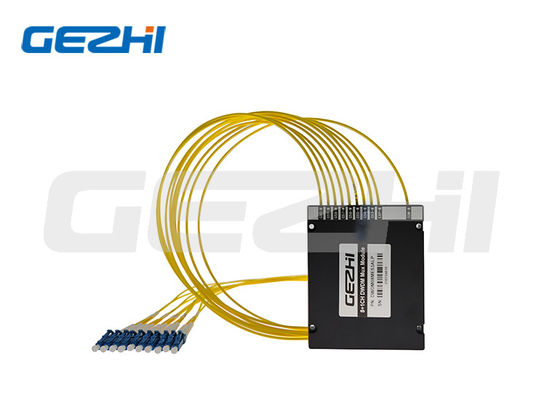

DWDM hai sợi
Thông tin đặt hàng
|
CWDM
|
Số kênh
|
Cấu hình
|
Kênh thứ nhất
|
Kênh cuối
|
Loại module
|
Loại cáp
|
Chiều dài sợi
|
Bộ kết nối
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S=Xác định
|
27=1270
29=1290
......
47=1470
S=Xác định
|
A1=hộp ABS 100x80x10mm
A2 = hộp ABS 120x80x18mm
A3 = hộp ABS 140x115x18mm
L1=LGX 129*29*130mm
L2=LGX chèn vào 2 slot Rack
L4=LGX chèn vào 4 slot Rack
R1=19" 1 U Rack
R2=2slot 19′′1U Rack
R4=4slot 19′′1U Rack
S=Xác định
|
09=900um ống lỏng
20=2,0mm
30=3,0mm
|
05=0,5m
10=1,0m
15=1,5m
S=Xác định
|
00=không có
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Chỉ riêng
|
Câu hỏi thường gặp
Q1:Tôi có thể có một đơn đặt hàng mẫu? MOQ của bạn là bao nhiêu?
A1: Lệnh mẫu được chào đón để kiểm tra và kiểm tra chất lượng.MOQ, mẫu 1pcs có sẵn.Ngoài ra, các mẫu hỗn hợp cũng được chấp nhận.
Q2: Thời gian dẫn đầu là bao nhiêu?
A2: Thời gian dẫn thông thường là khoảng 1 tuần,Đối với số lượng lớn và các sản phẩm đặc biệt. Xin hãy kiểm tra thời gian dẫn với đại diện bán hàng của chúng tôi.Nhưng chúng tôi có hàng tồn kho cho một số sản phẩm,có thể vận chuyển 1-3 ngày sau khi nhận được thanh toán.
Q3:Các điều khoản thanh toán là gì?
A3: Thời hạn thanh toán: T/T, Paypal,Western Union,thanh toán bằng tiền mặt, Alibaba vv
Q4: Thời gian bảo hành của bạn là bao nhiêu?
A4: 3 năm bảo hành.
Q5: Tôi có thể sử dụng logo, nhãn và gói của riêng mình không?
A5: Có, chúng tôi có thể cung cấp dịch vụ OEM theo yêu cầu của bạn, thiết kế nhãn sản phẩm, logo, PN, SN, gói.
