Thông tin chi tiết sản phẩm:
Thanh toán:
|
Bước sóng: | Lưới ITU-T @DWDM | Kênh: | 48CH |
---|---|---|---|
Kết nối: | LC / UPC | OTH: | với cổng giám sát |
Điểm nổi bật: | Mô-đun AWG 48CH Athermal,lưới dẫn sóng Athermal Arrayed 100GHz,AWG 48 kênh |

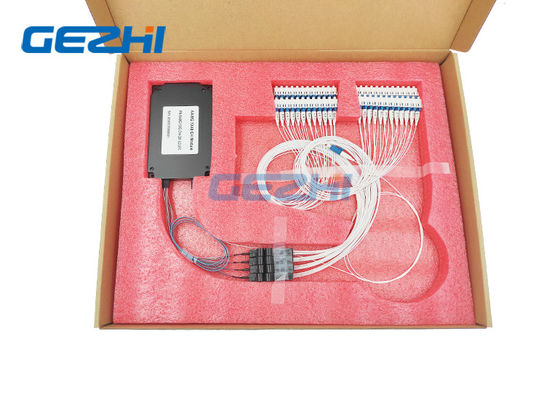

Đầu phẳng Loại 48 Mô-đun AWG DWDM Mô-đun Mất chèn thấp với đầu nối LC / PC
GEZHI Mất chèn thấp Mô-đun AWG DWDM 48 kênh là bằng công nghệ phẳng silic trên silicon.Các chip AWG mà GEZHI Photonics sử dụng cho DWDM Mux / Demux được nhắm mục tiêu cho các ứng dụng Metro, Long-Haul và truy cập, trong đó hiệu suất quang học vượt trội và chi phí thấp là tối quan trọng.
Đặc trưng
Khoảng cách kênh 100 GHz
Thiết kế băng rộng - tối đa hóa tính đồng nhất trong băng thông
Có thể được sử dụng như Mux hoặc Demux
Thiết kế athermal cho các nút phân phối không được cấp điện.
Mô-đun pigtail cũng có sẵn
Đầu nối sợi tiêu chuẩn: SC, ST, FC, LC hoặc tùy chỉnh
Đầu nối Ba Lan: UPC hoặc APC (nếu có)
Các ứng dụng
Tàu điện ngầm và đường dài
Định tuyến bước sóng chọn lọc
Xử lý tín hiệu quang
ADM dựa trên WDM
Truyền WDM
Sự chỉ rõ
Tham số | Thông số kỹ thuật | Đơn vị | Bình luận | ||
Tối thiểu | Tối đa | ||||
Kênh đầu vào | 1 | ||||
Kênh đầu ra | 40 | 32, 48 kênh có sẵn | |||
Giãn cách kênh | 100 | GHz | |||
Băng thông tham khảo | -12,5 | 12,5 | GHz | ||
Độ chính xác bước sóng | -50 | 50 | buổi chiều | Liên quan đến lưới ITU | |
Băng thông 1dB |
0,4 |
bước sóng |
Loại đầu phẳng F |
||
Băng thông 3dB |
0,6 |
bước sóng | |||
IL | 6 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
IL UNI. | 1 | dB | |||
Gợn sóng | 0,7 | dB | Biến thể mất trong băng thông ITU | ||
PDL | 0,5 | dB | Tối đagiá trị trong băng thông ITU | ||
Crosstalk liền kề | 25 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
Crosstalk không liền kề | 30 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
Tổng nhiễu xuyên âm | 22 | dB | Crosstalk tích lũy của tất cả các kênh khác | ||
Mất mát trở lại | 40 | dB | |||
Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
Phân tán màu (CD) | -20 | +20 | ps / nm | ||
PMD | 0,5 | ps |
