Tên sản phẩm: | 40CH AAWG | Bước sóng: | C20 đến C59 |
---|---|---|---|
Kênh: | 40CH | Kết nối: | Bộ chuyển đổi LC / UPC |
Gói: | Giá đỡ 1U 19 "độc lập | Ứng dụng: | Mạng lưới Llong Haul |
Điểm nổi bật: | 40CH AAWG DWDM MUX,Bộ ghép kênh 40CH AAWG,Bộ ghép kênh đa kênh |

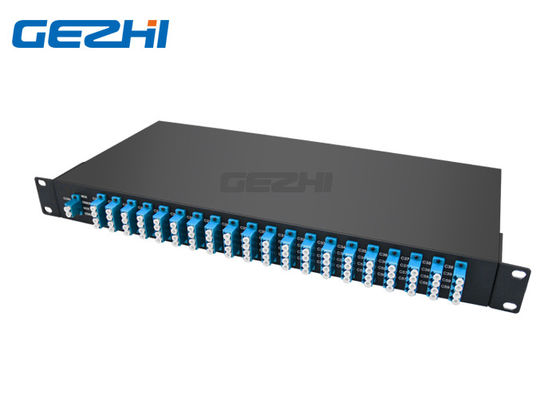

40CH Athermal Arrayed Waveguide Grating Dual Fiber Multiplexer và Demultiplexer
Địa chất Mch Demux AAWG 40ch là mô-đun quang thụ động độc lập mật độ cao, tổn thất thấp và độc lập.Nó dựa trên công nghệ AWG nhiệt vớiCông nghệ nguyên khối Gaussian.Mô-đun AAWG 40 kênh cung cấp giải pháp WDM cách ly cực thấp (dưới 4,5dB) và giải pháp WDM cách ly kênh cao cho các trung tâm dữ liệu và ứng dụng truy cập tàu điện ngầm.Lưới lọc sóng Athermal Arrayed 40CH này giúp dễ dàng xử lý sợi quang, cách ly kênh tuyệt vời và độ tin cậy lâu dài trong Giá đỡ khung 19 "1U, là thiết bị lý tưởng cho các hệ thống yêu cầu hiệu suất vượt trội, số lượng kênh cao và chi phí thấp.Kết hợp với các bộ khuếch đại và bộ tiếp sóng, Lưới lọc sóng Athermal Arrayed 40ch hỗ trợ một loạt các kiến trúc từ cấu hình điểm tới điểm đơn giản đến cấu hình vòng khuếch đại.
Đặc trưng
Hoàn toàn thụ động, không cần nguồn & không cần làm mát
Cách ly kênh cao để tăng độ tin cậy
Mux và Demux tích hợp trong một đơn vị, hoạt động trên hai sợi mạng
Mất chèn cực thấp cho khoảng cách và hiệu suất nâng cao
Các ứng dụng
ADM dựa trên WDM
Xử lý tín hiệu quang
Truyền WDM
Định tuyến bước sóng chọn lọc
Mạng lưới tàu điện ngầm và đường dài
Sự chỉ rõ
Thông số | Điều kiện | Thông số kỹ thuật | Các đơn vị | ||
Tối thiểu | Tối đa | ||||
Nhiệt độ hoạt động | Điều hành | -5 | 65 | oC | |
Độ ẩm hoạt động | Điều hành | 5 | 95 | % RL | |
Nhiệt độ bảo quản | Không hoạt động | -40 | +85 | oC | |
Độ ẩm lưu trữ | Không hoạt động | 5 | 95 | % RL | |
THÔNG SỐ KỸ THUẬT | AWG GAUSSIAN AAWG | ||||
Thông số | Tình trạng | Thông số kỹ thuật | Các đơn vị | ||
Tối thiểu | Kiểu | Tối đa | |||
số kênh | 2-1 × 40 | ||||
Khoảng cách kênh số | 100GHz | 100 | GHz | ||
Cha.Bước sóng trung tâm | Tần số ITU. | Cbandband | bước sóng | ||
Xóa băng thông kênh | ± 0,1 | bước sóng |
THÔNG SỐ KỸ THUẬT | |||||
Thông số | Tình trạng | Thông số kỹ thuật | Các đơn vị | ||
Tối thiểu | Kiểu | Tối đa | |||
Ổn định bước sóng | Phạm vi tối đa của sai số bước sóng của tất cả các kênh và nhiệt độ ở độ phân cực trung bình. | ± 0,05 | bước sóng | ||
Băng thông kênh -1 dB -1 dB | Xóa băng thông kênh được xác định bởi hình dạng băng thông.Đối với mỗi kênh | 0,24 | bước sóng | ||
Băng thông kênh -3 dB -3 dB | Xóa băng thông kênh được xác định bởi hình dạng băng thông.Đối với mỗi kênh | 0,43 | bước sóng | ||
Mất chèn quang tại lưới ITU | Được xác định là truyền tối thiểu ở bước sóng ITU cho tất cả các kênh.Đối với mỗi kênh, ở tất cả các nhiệt độ và phân cực. | 3,5 | 4,5 | dB | |
Cách ly kênh liền kề | Chênh lệch tổn thất chèn từ truyền trung bình ở bước sóng lưới ITU đến công suất cao nhất, tất cả các phân cực, trong dải ITU của các kênh lân cận. | 30 | dB | ||
Không liền kề, cách ly kênh | Chênh lệch tổn thất chèn từ truyền trung bình ở bước sóng lưới ITU đến công suất cao nhất, tất cả các phân cực, trong dải ITU của các kênh không liền kề. | 40 | dB | ||
Tổng số kênh cô lập |
Tổng chênh lệch tổn thất chèn tích lũy từ truyền trung bình ở bước sóng lưới ITU đến công suất cao nhất, tất cả các phân cực, trong dải ITU của tất cả các kênh khác, bao gồm các kênh liền kề. |
33 | dB | ||
Đồng nhất mất chèn | Phạm vi tối đa của biến thể tổn thất chèn trong ITU trên tất cả các kênh, phân cực và nhiệt độ. | 0,8 | 1 | dB | |
Ripple mất chèn |
Bất kỳ cực đại và bất kỳ cực tiểu của tổn thất quang học trên Băng ITU, ngoại trừ các điểm biên, cho mỗi kênh tại mỗi cổng |
0,4 | 0,5 | dB | |
Chỉ thị | Tỷ lệ công suất phản xạ ra khỏi bất kỳ kênh nào (ngoài kênh n) so với nguồn từ kênh đầu vào n | 50 | dB | ||
Mất quang trở lại | Cổng đầu vào và đầu ra | 40 | dB | ||
Mất phụ thuộc PDLPolarization trong băng tần rõ ràng | Giá trị trường hợp xấu nhất được đo trong băng ITU | 0,3 | 0,5 | dB | |
Phân tán chế độ phân cực | 0,5 | ps | |||
Công suất quang tối đa | 23 | dBm | |||
Phạm vi giám sát đầu ra đầu vào MUXDEMUX | -35 | +23 | dBm |
Thông tin đặt hàng
AWG | X | XX | X | XX | X | XX |
Giãn cách kênh | số kênh | Cấu hình | Kênh 1 | Loại gói | Đầu nối vào / ra | |
1 = 100GHz |
32 = 32 Kênh 40 = 40 kênh 44 = 44 kênh 48 = 48 kênh
|
S = Sợi đơn D = Sợi kép |
21 = Ch21 Giáo dục 34 = Ch34 Giáo dục 50 = Ch50 Giáo dục |
RU = 19 đỉnh 1U Rackmount |
0 = Không 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = Chỉ định |
