Tên sản phẩm: | Thiết bị chuyển mạch sợi quang | Kênh: | 1x16 |
---|---|---|---|
Bước sóng: | 1310 & 1550nm | Cổng giám sát: | RS-232 、 RJ45 |
Kết nối: | FC / PC hoặc FC / APC | Kích thước: | Giá đỡ 1U |
Điểm nổi bật: | Công tắc quang 1x16,Thiết bị chuyển mạch quang đa kênh,mô-đun chuyển mạch quang 1xN |
Công tắc cáp quang đa kênh 1x16 RackMount khung 1U
Sợi GEZHI Thiết bị chuyển mạch quang cung cấp đa kênh lên đến 16 cổng với thời gian chuyển mạch nhanh, chất lượng cao và tổn thất chèn thấp.Thiết bị chuyển mạch sợi quang 1x16 đa kênh này là loại thiết bị có chức năng điều khiển và chuyển đổi tuyến quang.Nó có thể được điều khiển thông qua cổng RS232, cổng Ethernet và tự động quét trên tần số nhất định hoặc được chọn thủ công từ bảng điều khiển phía trước.Công tắc cáp quang đa kênh 1x16 19 "1U Rackmount được sử dụng trong hệ thống kiểm tra sợi quang cho sợi quang và của nó cáp ngoài trờit ,kiểm tra thành phần, và hệ thống giám sát cảm biến quang đa điểm.
Đặc trưng
Bảng hiển thị LED.Hiển thị trực quan, Hoạt động thuận tiện.
Điều khiển RS232 và Quản lý từ xa Ethernet
Có thể thiết lập kênh và khoảng thời gian quét tự động.
Mất chèn thấp, chuyển đổi nhanh
SerialNet, Độ tin cậy cao, Độ ổn định cao
Tín hiệu truyền trong suốt.Độ ổn định và độ tin cậy cao.
Các ứng dụng
Đo lường tự động
Hệ thống giám sát và bảo trì cáp
FITL
Giám sát từ xa mạng quang
Sự chỉ rõ
Thông số | Đơn vị | Các chỉ số |
Số kênh | 1xN (N≤16) | |
Dải bước sóng | bước sóng | 1260 ~ 1650 |
Kiểm tra bước sóng | bước sóng | 1310/1550 |
Mất chèn | dB | Loại: .80,8dB, Tối đa: ≤1,5 dB |
Lặp lại | dB | ≤ ± 0,02 |
Mất mát trở lại | dB | 45 |
Crosstalk | dB | 70 |
WDL | dB | ≤ 0,25 |
PDL | dB | ≤ 0,1 |
Công suất quang | mW | 500 |
Thời gian chuyển đổi | bệnh đa xơ cứng | ≤10 ms (Thời gian chuyển đổi chuỗi của kênh liền kề) |
Loại sợi | SM (9 / 125um) | |
Kết nối | FC / PC, FC / APC |
Thông số | Đơn vị | Các chỉ số |
Số kênh | 1xN (N≤16) | |
Dải bước sóng | bước sóng | 1260 ~ 1650 |
Kiểm tra bước sóng | bước sóng | 1310/1550 |
Mất chèn | dB | Loại: .80,8dB, Tối đa: ≤1,5 dB |
Lặp lại | dB | ≤ ± 0,02 |
Mất mát trở lại | dB | 45 |
Crosstalk | dB | 70 |
WDL | dB | ≤ 0,25 |
PDL | dB | ≤ 0,1 |
Công suất quang | mW | 500 |
Thời gian chuyển đổi | bệnh đa xơ cứng | ≤10 ms (Thời gian chuyển đổi chuỗi của kênh liền kề) |
Loại sợi | SM (9 / 125um) | |
Kết nối | FC / PC, FC / APC |
Cổng giám sát | RJ45, RS-232 | |
Cung cấp năng lượng làm việc (Loại ổ cắm) |
V |
AC: 85 265 (50 / 60Hz) |
Sự tiêu thụ năng lượng | W | 10 |
Nhiệt độ hoạt động | ℃ | -5 55 |
Kích thước | mm | 1U: 483 x 250 x 45 |

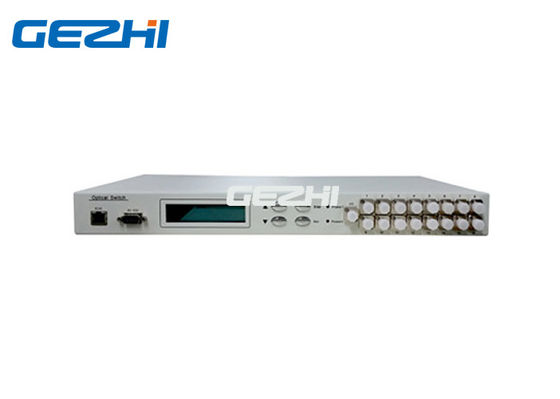

Hội thảo để giải thích:
◆ RJ45:Giao diện quản lý mạng truyền thông;
◆ RS-232: Giao diện nối tiếp;Giao diện truyền thông nối tiếp RS232;
◆ LCD:Thiết bị hiển thị thông tin trực tiếp;
◆ ▲: Chìa khóa để di chuyển lên; ▼: Chìa khóa để di chuyển xuống;Đi vào: Chìa khóa để xác định;
Esc: Chìa khóa để hủy bỏ.
◆ Quyền lực: Đèn nguồn; Lỗi: đèn sự cố;
◆ com,1 ~ 16: Giao diện sợi;

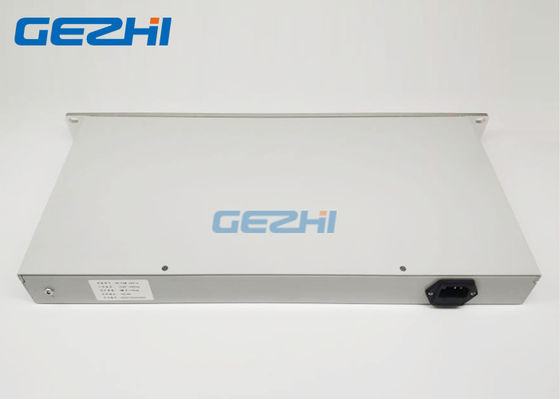

Bảng mặt sau
◆ AC: 85 ~ 265V: Giao diện dây nguồn;
◆ BẬT / TẮT: Công tắc cấp nguồn chính;
