| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | CCWDM-1x7 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |

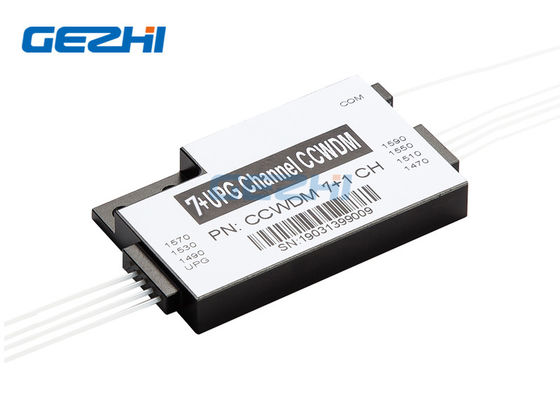

1x7 CH Mini CWDM Module CCWDM Mux / Demux quang
GEZHI chuyên về các sản phẩm CCWDM được cấu hình tùy chỉnh, đáng tin cậy dựa trên yêu cầu của khách hàng.Thiết bị CCWDM Mux / Demux Mô-đun quang học 1x7 CH Mini của chúng tôi dựa trên Quang học không gian tự do & có tính đồng nhất tốt hơn so với các thiết kế Bộ lọc màng mỏng (TFF).Phân lập cao của GEZHI, Mất chèn thấp, Mô-đun CWDM nhỏ gọn PDL CCWDM thụ động cung cấp các tham số chất lượng cao với 7 bước sóng 1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm và với cổng nâng cấp để phát triển trong tương lai và mở rộng sợi quang.
Thiết bị CCWDM Mux / Demux của Mô-đun CWDM Mô-đun 1x7 CH Mini có thể thay thế Sản phẩm CWDM được sử dụng trong viễn thông, mạng PON, mạng công ty, truyền hình cáp và các lĩnh vực khác.Mất mát chèn thấp hơn làm cho mô-đun CCWDM có độ suy giảm tín hiệu thấp hơn khi sử dụng, do đó làm giảm yêu cầu công suất của bộ phát tín hiệu.
|
Đặc trưng |
Các ứng dụng |
|
|
Thông số kỹ thuật
| Tham số | 7 Ch | 7 + UPG | 8 Ch | 8 + UPG1 | 8 + UPG2 | ||
| Bước sóng hoạt động (nm) | 1260 ~ 1620 | ||||||
| Bước sóng kênh (nm) | 1270,1290, ..., 1590,1610 hoặc 1271,1291, ..., 1591,1611 | ||||||
| Phạm vi bước sóng cổng UPG (nm) | Quốc hội | TBD | Quốc hội | 1260 ~ 1360 | 1260 ~ 1457 | ||
| Giãn cách kênh (nm) | 20 | ||||||
| Băng thông kênh (nm) | CWL +/- 6,5nm | ||||||
| Mất chèn (dB) * | ≤2,0 | ≤2,0 | .22.2 | .22.2 | ≤2,5 | ||
| Kênh gợn (dB) | .30.3 | ||||||
| Cách ly (dB) | Liền kề | > 30 | |||||
| Không liên tục | > 40 | ||||||
| Cách ly UPG (dB) | Quốc hội | > 15 | Quốc hội | > 15 | > 15 | ||
| Phân tán chế độ phân cực (PS) | .20.2 | ||||||
| Mất phụ thuộc phân cực (dB) | .20.2 | ||||||
| Chỉ thị (dB) | > 45 | ||||||
| Mất mát trở lại (dB) | > 45 | ||||||
| Xử lý công suất tối đa (mW) | 500 | ||||||
| Nhiệt độ hoạt động (℃) | -40 ~ + 75 | ||||||
| Nhiệt độ lưu trữ (℃) | -40 ~ + 85 | ||||||
| Loại sợi | G657A1 | ||||||
| Kết nối | TBD | ||||||
| Kích thước gói (mm) | L55 x W35 x H8 hoặc L46 x W28 x H6 | ||||||
Công nghệ không gian tự do độc đáo
Thiết bị CCWDM Mux / Demux Mô-đun quang học 1x7 CH Mini áp dụng công nghệ Free-Space, sử dụng truyền ánh sáng trong không gian trống để truyền dữ liệu không dây.Bên trong thiết bị, các kênh tín hiệu liền kề được xếp tầng bằng chùm tia song song thay vì sợi quang.Điều này giúp tiết kiệm rất nhiều không gian cho hộp gói và tay nghề độc đáo cũng giúp CCWDM Mux Demux với tổn thất chèn thấp.
1x7 CH Mini CWDM Module CCWDM Mux / Demux quang
Thông tin đặt hàng
| Cấu hình | Số kênh | Kiểu bím tóc | Chất xơ chiều dài | Giảm(mm) | Kết nối |
| CC = CCWDM |
70 = 7 kênh 71 = 7 + UPG 80 = 8 kênh 81 = 8 + UPG1 82 = 8 + UPG2 Giáo dục |
0 = 250um 1 = 900um
|
0 = 0,5m 1 = 1m |
1 = L55 x W35 xH8 2 = L46 x W28 x H6 |
0 = Không 5 = LC / APC 7 = người khác |
Bản vẽ cơ khí
LOẠI 1
LOẠI 2
|
|
