| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | 4CH-OADM-C-WE-D |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | T / T, Western Union |

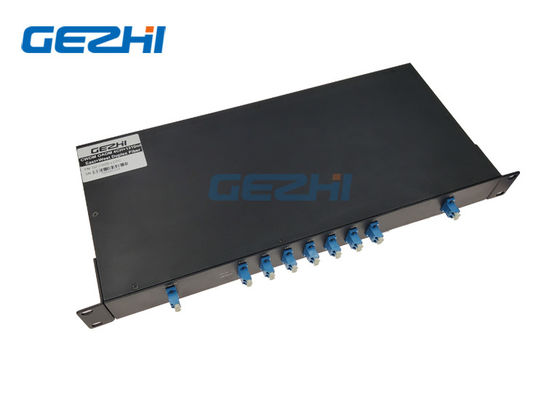

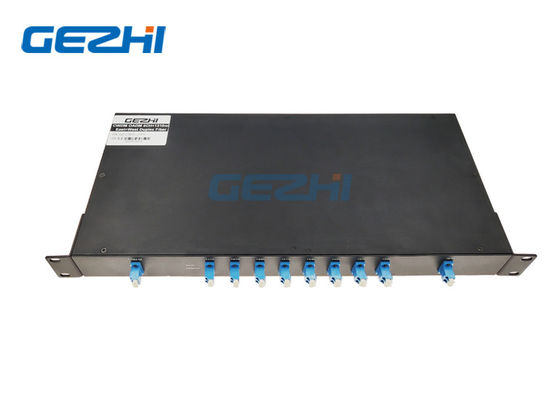

Mô-đun CWDM OADM 4 kênh Liên kết Tây & Đông
Các mô-đun CWDM OADM 4 kênh của GEZHI được thiết kế cho các hệ thống dựa trên tĩnh và ROADM.Các mô-đun CWDM OADM 4 kênh Mô-đun song công Tây & Đông liên kết là Bộ ghép kênh / bộ ghép quang phân chia theo làn sóng khóa học (CWDM) (OADM).Mô-đun CWDM OADM 4 kênh này bổ sung các kênh được chọn (ghép kênh) và thả (demultiplex) hoặc các bước sóng, trên cả hai hướng của liên kết sợi chung CWDM.Sử dụng các mô-đun này của GEZHI, các nhà thiết kế mạng có thể thêm các điểm truy cập mới ở bất kỳ đâu trên mạng CWDM mà không ảnh hưởng đến các kênh còn lại đi qua mạng.Điểm truy cập có thể được thêm vào mạng tuyến tính, xe buýt và vòng, trong đó thiết kế vòng hai hướng cung cấp kiến trúc được bảo vệ dự phòng.
|
Đặc trưng Mất chèn thấp
|
Các ứng dụng Quang học Thêm và Thả Mạng Acess Mạng lưới giao thông quang Metro
|
Sự chỉ rõ
|
Tham số |
Đơn vị |
4 Mô-đun CWDM OADM | ||
| Thêm vào | Rơi vãi | |||
| Bước sóng kênh | bước sóng | 1510, 1530, 1550, 1570nm | ||
|
Bước sóng trung tâm Sự chính xác |
bước sóng | ± 0,5 | ||
| Giãn cách kênh | bước sóng | 20 | ||
|
Băng thông kênh (@ -0,5dB băng thông |
bước sóng | > 15 | ||
| Mất chèn | dB | <1.8 | <1,8 | |
| Kênh Ripple | dB | 0,3 | ||
|
Sự cách ly |
Liền kề | dB | > 30 | |
| Không liền kề | dB | > 40 | ||
|
Nhiệt độ mất chèn Nhạy cảm |
dB / ℃ |
<0,005 |
||
|
Nhiệt độ bước sóng Dịch chuyển |
bước sóng / ℃ |
<0,002 | ||
|
Phân cực phụ thuộc Thua |
dB | <0,1 | ||
|
Chế độ phân cực Phân tán |
dB | <0,1 | ||
| Chỉ thị | dB | > 50 | ||
| Mất mát trở lại | dB | > 45 | ||
| Xử lý công suất tối đa | mW | 300 | ||
| Nhiệt độ thay đổi | ℃ | -20 ~ + 70 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ 85 | ||
| Kích thước gói | mm | 19inch 1U Rackmount | ||
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Chỉ định với đầu nối
Sợi quang CWDM OADM Thêm / thả Mux Demux Module 4CH Sợi đơn hai mặttầng lọc
Sợi quang CWDM OADM Thêm / thả Mô-đun Mux Demux 4CH Cáp kép hai mặt
Nó bỏ kênh riêng lẻ và thêm kênh đó trở lại vào sợi mạng trong truyền dẫn hai mặt.
Bộ ghép kênh 4 kênh 1510,1530,1550,1570nm CWDM cho EAST và TÂY để truyền dữ liệu hai chiều qua các sợi kép.
|
|
