| Brand Name: | GEZHI or OEM |
| Số mẫu: | Bộ tuần hoàn công suất cao 3 cổng |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

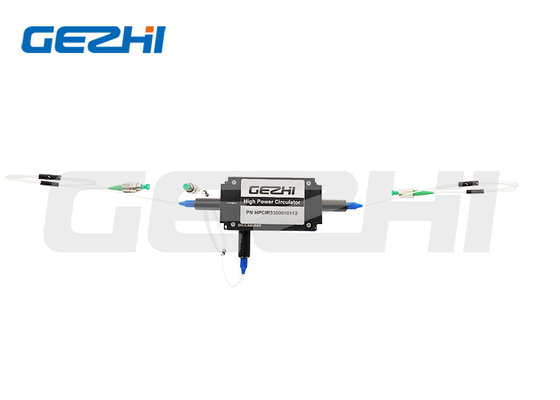

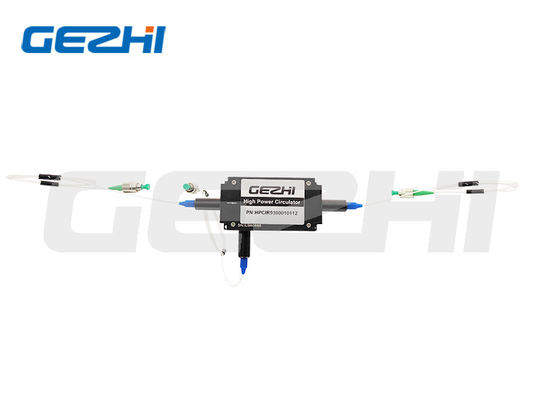

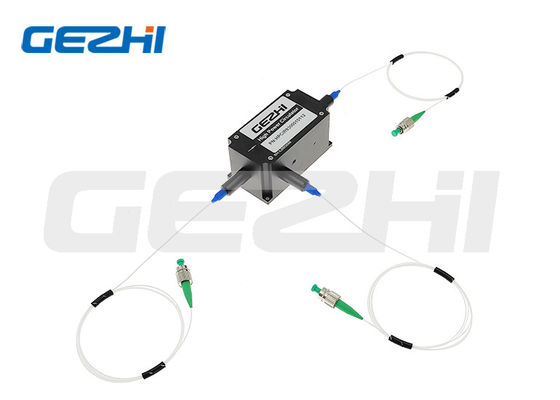

Mất chèn thấp 3 cổng Bộ tuần hoàn sợi quang công suất cao cho EDFA, Hệ thống OTDR DWDM
Mô tả Sản phẩm
Bộ tuần hoàn quang công suất cao 3 cổng là thành phần sóng ánh sáng có hiệu suất tuyệt vời giúp định tuyến tín hiệu đến từ Cổng 1 đến Cổng 2 và tín hiệu đến từ Cổng 2 đến Cổng 3. Vì vậy, bộ tuần hoàn sợi quang đóng vai trò là bộ định tuyến tín hiệu, truyền ánh sáng từ sợi quang đầu vào đến đầu ra sợi, nhưng hướng ánh sáng trở lại dọc theo sợi đầu ra đó tới cổng thứ ba.Chúng thực hiện chức năng tương tự như bộ cách ly, bảo vệ sợi quang đầu vào khỏi nguồn điện trở lại, nhưng cũng cho phép sử dụng ánh sáng bị loại bỏ.
Đặc trưng
Mất chèn thấp
Mất lợi nhuận cao
Độ ổn định và độ tin cậy cao
Ứng dụng
Bộ khuếch đại sợi quang
dụng cụ kiểm tra
Thiết bị y tế
thông số kỹ thuật
| Thông số | Đơn vị | Giá trị | |
| Quyền lực | Lên đến 20W | ||
| Bước sóng trung tâm | bước sóng | 1064, 1030, 980 | 850, 808, 780 |
| Phạm vi bước sóng hoạt động | bước sóng | ±5 | |
| đánh máy.Cách ly đỉnh cao | dB | 25 | 23 |
| tối thiểuCách ly ở 23℃ | dB | 22 | 20 |
| đánh máy.Mất chèn ở 23 ℃ | dB | 1.0 | 1.2 |
| tối đa.Mất chèn ở 23 ℃ | dB | 1.3 | 1,5 |
| tối thiểuTỷ lệ tuyệt chủng ở 23℃ (Loại sợi PM) | dB | 20 | 18 |
| tối đa.Suy hao phụ thuộc vào phân cực ở 23℃ (Loại sợi quang SM) | dB | 0,15 | |
| tối thiểuSuy hao hồi lưu ở 23℃ (Đầu vào/Đầu ra) | dB | 45 | |
| tối thiểunói chuyện chéo | dB | 45 | |
| tối đa.Công suất quang trung bình (Bao gồm Port1 & Port2) | W | 1, 2, 5, 10, 20 hoặc Chỉ định | |
| tối đa.Công suất đỉnh cho ns Pulse | kW | 10 hoặc được chỉ định | |
| tối đa.Tải trọng kéo | N | 5 | |
| Kích thước gói hàng | mm | 70x28x26 | |
| Nhiệt độ hoạt động | ℃ | +10~+50 | |
| Nhiệt độ bảo quản | ℃ | 0~+60 | |
|
Với các đầu nối, công suất xử lý chỉ là 1W, IL cao hơn 0,3dB, RL thấp hơn 5dB và ER thấp hơn 2dB.
Phím kết nối được căn chỉnh với trục chậm.
bao bì
Gói Carton gốc.
Như yêu cầu của khách hàng.
|
|
