| Brand Name: | GEZHI or OEM |
| Số mẫu: | Phân cực duy trì quang Circulator |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

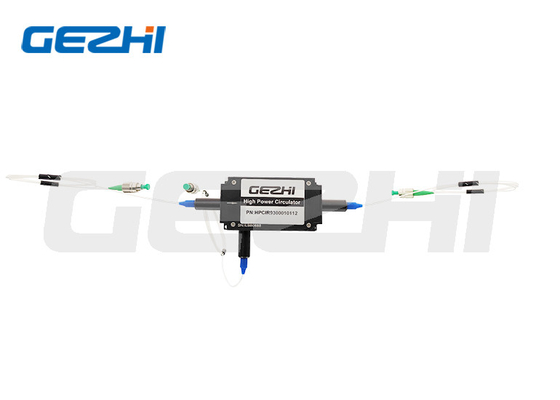

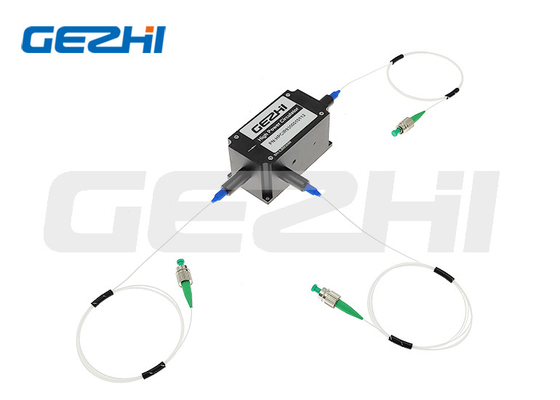

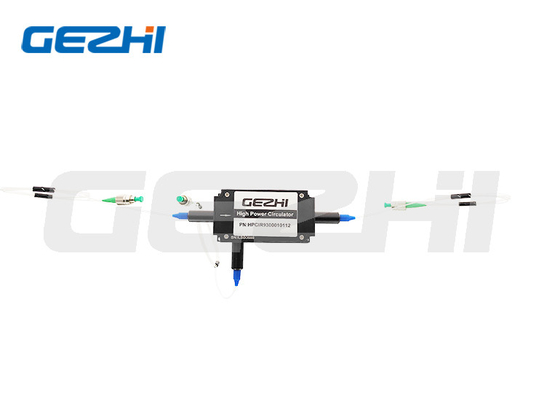

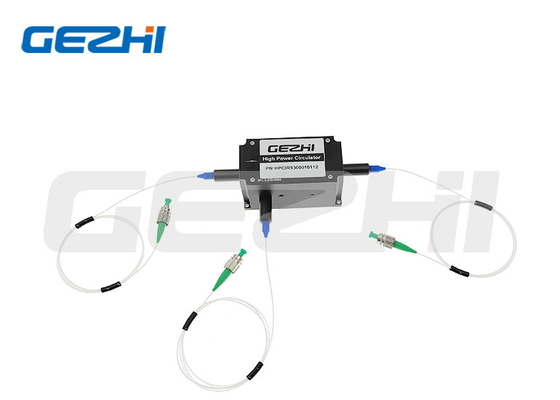

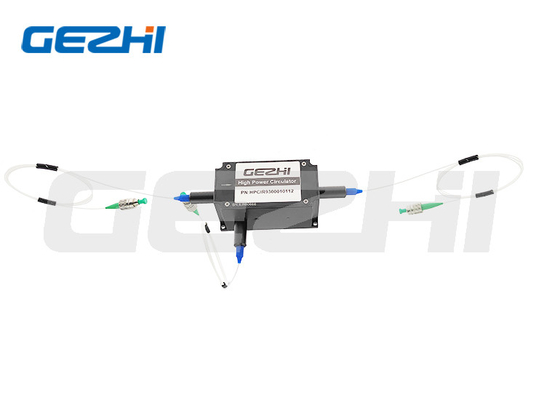

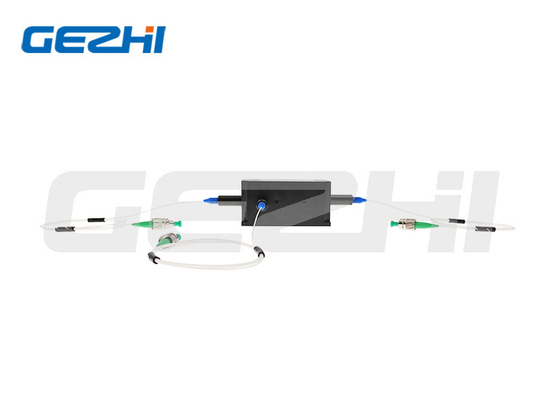

Bước sóng có thể tùy chỉnh Phân cực Duy trì Bộ tuần hoàn quang Ứng dụng dựa trên TGG cho Bộ khuếch đại sợi quang
Mô tả Sản phẩm
Chức năng chính của bộ tuần hoàn sợi quang là hướng ánh sáng liên tục từ cổng này sang cổng khác với mức suy hao thấp chỉ theo một hướng dẫn đến việc tách các tín hiệu truyền dọc theo sợi quang theo các hướng ngược lại.
|
Đặc trưng * Mất chèn thấp * Mất lợi nhuận cao * Cách ly cao * Độ ổn định và độ tin cậy cao |
Các ứng dụng * Bộ khuếch đại sợi quang * Dụng cụ kiểm tra * Cảm biến sợi quang *Thiết bị y tế |
thông số kỹ thuật
| Thông số | Đơn vị | giá trị | ||||||
| Bước sóng hoạt động | bước sóng | 532 | 633 hoặc 680 680 | 780, 808, 850 hoặc 930 | 980 | 1030 | 1053 hoặc 1064 | 1150 |
| Băng thông bước sóng | bước sóng | ±5 | ±5 | ±10 | ±10 | ±10 | ±10 | ±5 |
| Mất chèn | dB | ≤2,5 | ≤2,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 |
| tối thiểuSự cách ly | dB | ≥20 | ≥20 | ≥22 | ≥22 | ≥22 | ≥22 | ≥22 |
| Cách ly đỉnh cao | dB | ≥25 | ≥25 | ≥26 | ≥25 | ≥25 | ≥25 | ≥25 |
| Tỷ lệ tuyệt chủng (Loại B) | dB | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 |
| Tỷ lệ tuyệt chủng (Loại F) | dB | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 |
| Loại sợi | / | PM460 | PM630 | PM780 | PM980 | PM980 | PM980 hoặc 1060 | |
| Xử lý công suất tối đa (CW) | W | 0,02 | 0,05 | 0,5, 5,10 hoặc 20 | 0,5, 5 hoặc 20 | 0,5,5,20 | 0,5,5,20 | 0,5,5,20 |
| xuyên âm | dB |
≥45 |
||||||
| mất mát trở lại | dB |
≥45 |
||||||
| Tải trọng kéo | N |
≤5 |
||||||
| Nhiệt độ hoạt động | °C |
0~+60 |
||||||
| Nhiệt độ bảo quản | °C |
-10~+75 |
||||||
| Kích thước gói hàng | bước sóng |
70x28x26 |
||||||
Ghi chú:
1. Thông số kỹ thuật trên dành cho thiết bị không có đầu nối, Nếu có đầu nối, IL sẽ cao hơn 0,3dB, suy hao trở lại sẽ giảm 5dB và Tỷ lệ tuyệt chủng sẽ giảm 2dB.
2. Nếu có ứng dụng xung, vui lòng đảm bảo thông báo cho chúng tôi về năng lượng xung và công suất cực đại.
Kích thước gói hàng
| ①Cổng: | 3=3 cổng |
| ②Bước sóng: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150nm;S=Chỉ định |
| ③Căn chỉnh trục: | B=Cả hai trục đều hoạt động;F=Trục hoạt động chậm, Trục nhanh bị chặn;N=Loại không PM có sẵn |
| ④Xử lý nguồn: | 0L=0,5W;01=1W;02=2W;10=10W;10=20W;S=Chỉ định |
| ⑤Loại sợi quang: | PM460;PM630;PM780;PM980;PM1060;S=Chỉ định |
| ⑥Kích thước gói hàng: | T2=70x28x26mm;S=Chỉ định |
| ⑦Pigtail Loại: | 00=sợi trần;09=900um lỏng ống |
| ⑧Chiều dài sợi quang: | 08=0,8m;10=1m;S=Chỉ định |
| ⑨Loại đầu nối: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Chỉ định |
| ⑩Công suất đỉnh của xung: | 00=Sóng liên tục, 10=10kW, 20=20kW, SS=Đã chỉ định |
|
|
| Brand Name: | GEZHI or OEM |
| Số mẫu: | Phân cực duy trì quang Circulator |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Chi tiết bao bì: | Hộp giấy |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

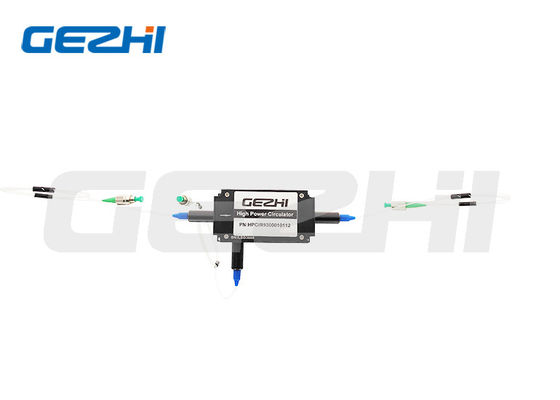

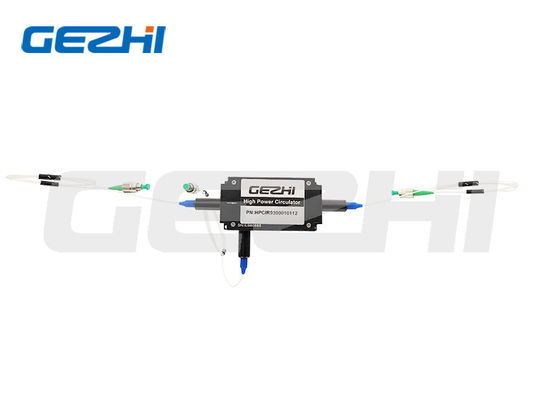

Bước sóng có thể tùy chỉnh Phân cực Duy trì Bộ tuần hoàn quang Ứng dụng dựa trên TGG cho Bộ khuếch đại sợi quang
