| Brand Name: | GEZHI or OEM |
| Số mẫu: | 12F MPO ((Nữ) - MPO ((Nữ) 3,0mm Cáp thân |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Western Union |

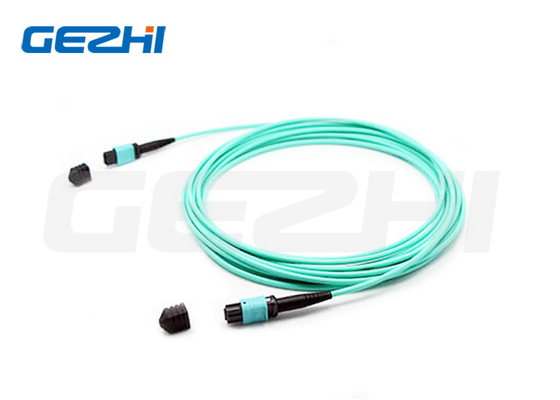

12F MPO (Nữ) - MPO (Nữ) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
Mô tả sản phẩm
Bộ kết nối MPO ở cả hai đầu. MPO Patch cáp / cáp thân kết nối các mô-đun MPO với nhau như một liên kết vĩnh viễn.607296,144fibers. Hỗ trợ tốc độ lên đến 10/40/100Gbps các giải pháp trung tâm dữ liệu. Chúng thường được áp dụng để kết nối với nhau các băng cassette, bảng điều khiển hoặc fan-out MPO chắc chắn,và tạo thuận lợi cho việc triển khai nhanh chóng cáp xương sống mật độ cao trong các trung tâm dữ liệu và các môi trường sợi cao khácNgoài ra, MPO cũng cung cấp nhiều tính linh hoạt và tiện lợi một khi bạn phải thay đổi kiểu kết nối trong các tấm vá.chỉ cài đặt một băng cassette mới với phong cách kết nối mới trên bên kết nối chéo của bảng điều khiển vá.
Đặc điểm
1.Loss low insertion, high return loss..Loss low insertion, high return..Loss low insertion, high return..Loss low insertion, high return..Loss low insertion, high return.
2.MT dựa trên Multi-fiber Connector, 4,8,12 và 24 kết thúc kết nối sợi và tập hợp
3Giải pháp kinh tế cho việc tiêu diệt khối lượng sợi
4Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
5.Ruggedized cáp tròn, cáp hình bầu dục và các tùy chọn băng trần có sẵn
6Các vỏ có mã màu có sẵn để phân biệt loại sợi, loại bóng và / hoặc chất lượng kết nối
7- Tốt về khả năng lặp lại và trao đổi
Ứng dụng
1. Mạng truyền thông dữ liệu.
2Mạng truy cập hệ thống quang học.
3. Khu vực lưu trữ mạng lưới kênh sợi.
4Kiến trúc mật độ cao.
Thông số kỹ thuật
| Các sản phẩm đặc biệt. | Chế độ đơn (APC 8 độ đánh bóng) | Multimode (PC Flat Polish) |
|
Mất tích nhập (MPO) (IEC 61300-3-34) |
Mất tiêu chuẩn:≤0.75dB ((max), ≤0.35dB ((thường) Mất rất thấp:≤0,35dB ((max), ≤0,20dB ((thường) |
Mất tiêu chuẩn:≤0.6dB ((max), ≤0.35 ((thường) Mất rất thấp:≤0.35dB ((max), ≤0.20dB ((thường) |
| Lợi nhuận mất mát (MPO) | ≥ 60dB ((8 độ đánh bóng) | ≥25dB |
| Độ bền | <0.3dBsự thay đổi điển hình, 200 lần giao phối | |
| Khả năng thay thế | ≤0,2dB | |
| Sức kéo | > 70N | |
| Nhiệt độ hoạt động | -40 đến + 85°C | |
Các loại đầu nối MPO
| Bộ kết nối | Kênh sợi |
| Bộ kết nối nữ MPO | 12 Sợi |
| Lưu ý: Máy kết nối nữ cần phải kết nối với loại đầu nối nam. | |
Các sản phẩm MPO
| Bộ kết nối | Ghi chú | Chi tiết về nhà ở |
| MPO chế độ đơn | IEC 61754-7 |

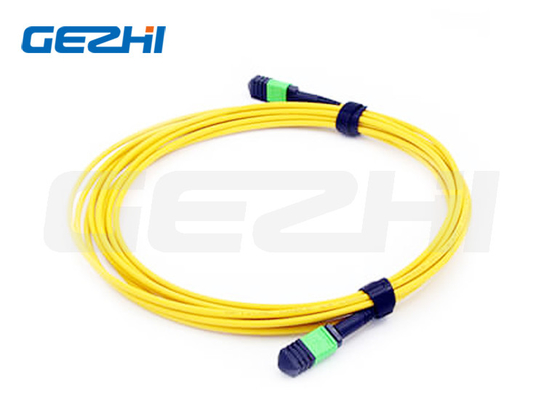

SM APC: Máy kết nối màu xanh lá cây + giỏ đen (Standard Loss MPO) SM APC: Máy kết nối màu vàng + boot màu đen (Super low loss MPO) |
| MPO Multimode | IEC 61754-7 |

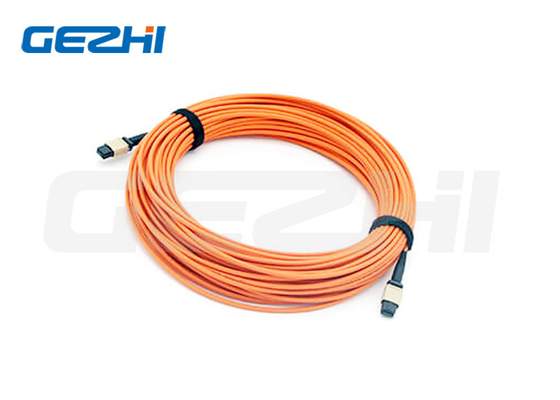

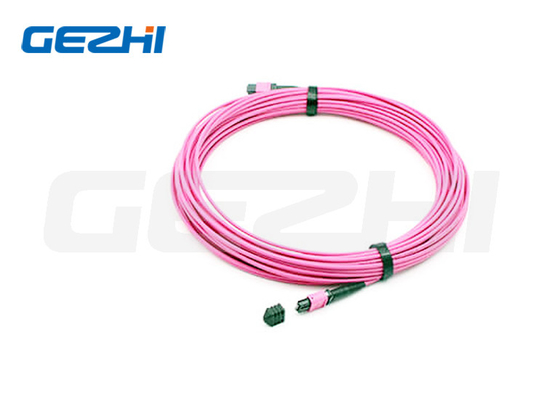

OM1&OM2 PC: Các đầu nối màu beige + giày đen (Standard Loss MPO) OM3&OM4 PC: Kết nối Aqua + giày đen (Standard&Super low loss MPO) OM3&OM4 PC: Heather Violet kết nối + giày đen (MPO tiêu chuẩn mất mát) |
· Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
· Cáp cấu trúc theo TIA-568-C
· Phù hợp kênh sợi 10G
· 40G và 100G IEEE 802.3
| Số lượng sợi | OD ((mm) |
Tiêu chuẩn tối thiểu Độ bền kéo (N) |
tối thiểu được phép Trọng lượng nghiền ((N/100mm) |
Độ uốn cong tối thiểu Xanh ((MM) |
| 12 | 3.0±0.15 |
ngắn hạn: 180; Thời gian dài: 90 |
ngắn hạn: 500; Thời gian dài: 150 |
Chất tĩnh: 10D Động lực: 20D |
Chỉ số can thiệp 3D của MPO
| Điểm (IEC-61300-3-30) | Tối thiểu | Tối đa | ||
| Xanh cong (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50mm | |||
| góc | góc X | -0,2° | -0,2° | |
| góc Y | APC | 70,85° | 8.15° | |
| PC | -0,2° | -0,2° | ||
| Chiều cao của sợi (nm) | 1000nm | 3500nm | ||
| Max.DH.All Fiber: | - 300nm | 300nm | ||
| DH.Adj: | - 300nm | 300nm | ||
| DH.Ave Fiber: | - 300nm | 300nm | ||
| Core Dip: | SM | N/A | N/A | |
| MM | - 200nm | 300nm | ||
Sơ vẽ cáp
Sự dung nạp về chiều dài
| Tổng chiều dài ((L)) ((m)) | chiều dài dung sai ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Công nghệ cực đoan MPO đã kết thúc trước
Có sẵn
1.Ribbon và dây cáp gói có sẵn;
2- Cáp cắm, cáp cắm có sẵn.
3.MT-MT dây băng băng sẵn có.
4.MPO Loopback có sẵn
5Kết nối cáp trung tâm dữ liệu HD.
|
|
