| Brand Name: | GEZHI or OEM |
| Số mẫu: | 24F MPO (Nữ) - MPO (Nữ) 3.0mm Cáp thân |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Western Union |

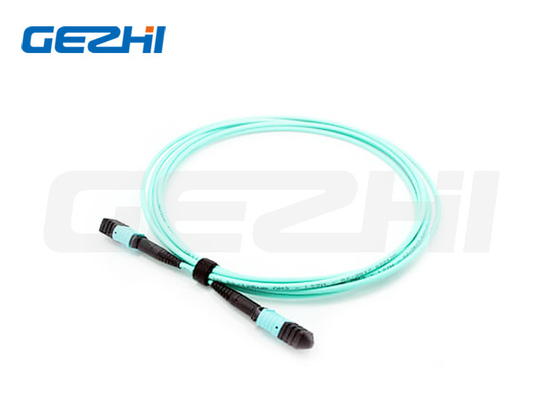

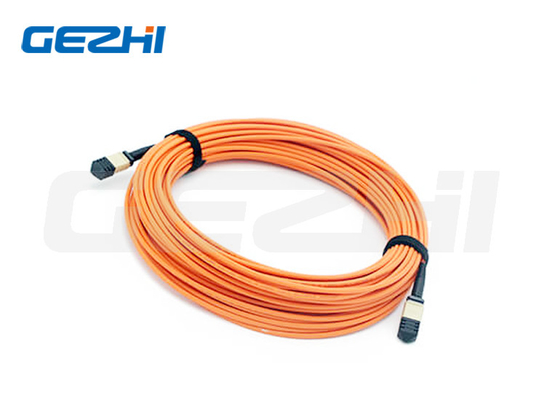

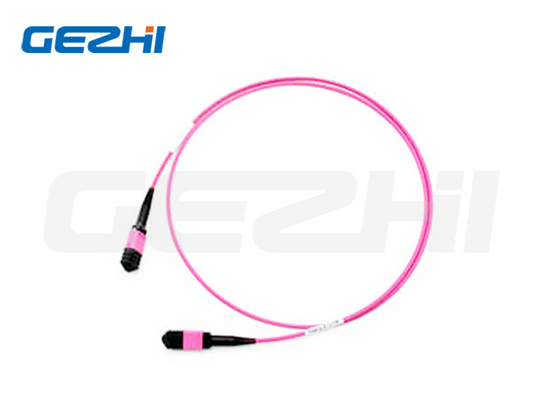

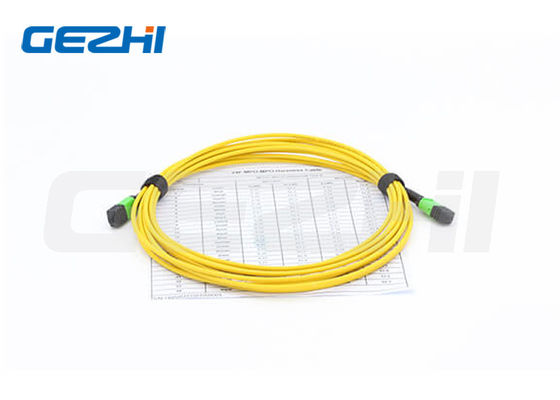

12F MPO (Nữ) - MPO (Nữ) 3.0mm LSZH Fiber Patch Cable / Trunk Cable
Mô tả sản phẩm
Cáp thân MPO Single Mode Elite hoạt động ở 1310/1550nm. Nó được sử dụng để kết nối các bộ thu quang sợi, băng cassette MPO và bảng điều hòa sợi, vv.Cung cấp sự linh hoạt mạng được tăng cường và tạo điều kiện di chuyển, bổ sung và thay đổi cho nhu cầu của trung tâm dữ liệu trong tương lai.
Ứng dụng
1Mạng truy cập hệ thống quang học.
2Kiến trúc mật độ cao.
3. Mạng truyền thông dữ liệu.
4. Khu vực lưu trữ mạng lưới kênh sợi.
Đặc điểm
1.MT dựa trên Multi-fiber Connector, 4,8,12 và 24 kết thúc kết nối sợi và tập hợp
2Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
3.Ruggedized cáp tròn, cáp hình bầu dục và các tùy chọn băng trần có sẵn
4Các vỏ có mã màu có sẵn để phân biệt loại sợi, loại sơn và / hoặc chất lượng kết nối
5.Loss low insertion, high return loss..Loss low insertion, high return..Loss low insertion, high return..Loss low insertion, high return..Loss low insertion, high return.
6Giải pháp kinh tế cho việc tiêu diệt khối lượng sợi
7- Tốt về khả năng lặp lại và trao đổi
Thông số kỹ thuật
| Các sản phẩm đặc biệt. | Chế độ đơn (APC 8 độ đánh bóng) | Multimode (PC Flat Polish) |
|
Mất tích nhập (MPO) (IEC 61300-3-34) |
Mất tiêu chuẩn:≤0.75dB ((max), ≤0.35dB ((thường) Mất rất thấp:≤0,35dB ((max), ≤0,20dB ((thường) |
Mất tiêu chuẩn:≤0.6dB ((max), ≤0.35 ((thường) Mất rất thấp:≤0,35dB ((max), ≤0,20dB ((thường) |
| Lợi nhuận mất mát (MPO) | ≥ 60dB ((8 độ đánh bóng) | ≥25dB |
| Độ bền | <0.3dBsự thay đổi điển hình, 200 lần giao phối | |
| Khả năng thay thế | ≤0,2dB | |
| Sức kéo | > 70N | |
| Nhiệt độ hoạt động | -40 đến + 85°C | |
Các sản phẩm MPO
| Bộ kết nối | Ghi chú | Chi tiết về nhà ở |
| MPO chế độ đơn | IEC 61754-7 |
SM APC: Máy kết nối màu xanh lá cây + giỏ đen (Standard Loss MPO) SM APC: Máy kết nối màu vàng + boot màu đen (Super low loss MPO) |
| MPO Multimode | IEC 61754-7 |
OM1&OM2 PC: Các đầu nối màu beige + giày đen (Standard Loss MPO) OM3&OM4 PC: Kết nối Aqua + giày đen (Standard&Super low loss MPO) OM3&OM4 PC: Heather Violet kết nối + giày đen (MPO tiêu chuẩn mất mát) |
· Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
· Cáp cấu trúc theo TIA-568-C
· Phù hợp kênh sợi 10G
· 40G và 100G IEEE 802.3
| Số lượng sợi | OD ((mm) |
Tiêu chuẩn tối thiểu Độ bền kéo (N) |
tối thiểu được phép Trọng lượng nghiền ((N/100mm) |
Độ uốn cong tối thiểu Xanh ((MM) |
| 24 | 3.0±0.15 |
ngắn hạn: 180; Thời gian dài: 90 |
ngắn hạn: 500; Thời gian dài: 150 |
Chất tĩnh: 10D Động lực: 20D |
Chỉ số can thiệp 3D của MPO
| Điểm (IEC-61300-3-30) | Tối thiểu | Tối đa | ||
| Xanh cong (mm) | ROC-X ((ABS) | 2000 | ||
| ROC-Y ((ABS) | 50mm | |||
| góc | góc X | -0,2° | -0,2° | |
| góc Y | APC | 70,85° | 8.15° | |
| PC | -0,2° | -0,2° | ||
| Chiều cao của sợi (nm) | 1000nm | 3500nm | ||
| Max.DH.All Fiber: | - 300nm | 300nm | ||
| DH.Adj: | - 300nm | 300nm | ||
| DH.Ave Fiber: | - 300nm | 300nm | ||
| Core Dip: | SM | N/A | N/A | |
| MM | - 200nm | 300nm | ||
Sự dung nạp về chiều dài
| Tổng chiều dài ((L)) ((m)) | chiều dài dung sai ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Có sẵn
1.Ribbon và dây cáp gói có sẵn;
2- Cáp cắm, cáp cắm có sẵn.
3.MT-MT dây băng băng sẵn có.
4.MPO Loopback có sẵn
5Kết nối cáp trung tâm dữ liệu HD.
|
|
