| Bộ kết nối |
Kênh sợi |
|
|

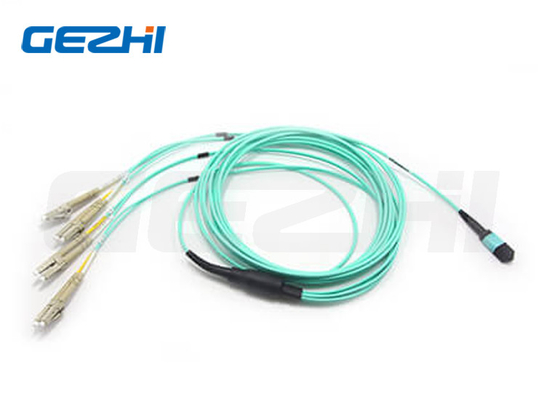

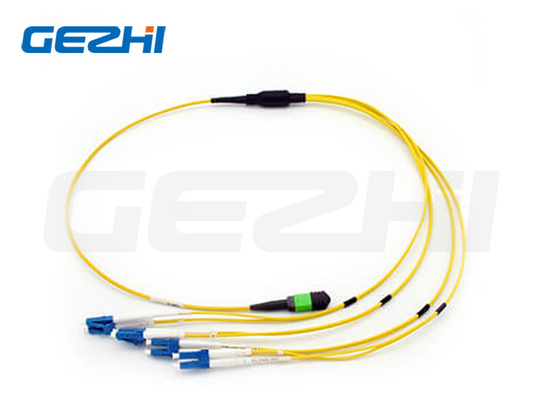

| Bộ kết nối nữ MPO |
8 Sợi |
| Lưu ý: Máy kết nối nữ cần phải kết nối với loại đầu nối nam. |
| Bộ kết nối |
Ghi chú |
Chi tiết về nhà ở |
| MPO chế độ đơn |
IEC 61754-7 |
SM APC: Máy kết nối màu xanh lá cây + giỏ đen (Standard Loss MPO)
SM APC: Máy kết nối màu vàng + boot màu đen (Super low loss MPO)
|
| MPO Multimode |
IEC 61754-7 |
OM1&OM2 PC: Các đầu nối màu beige + giày đen (Standard Loss MPO)
OM3&OM4 PC: Kết nối Aqua + giày đen (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet kết nối + giày đen (MPO tiêu chuẩn mất mát)
|
· Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
· Cáp cấu trúc theo TIA-568-C
· Phù hợp kênh sợi 10G
· 40G và 100G IEEE 802.3
Các kết nối khác tiêu chuẩn công nghiệp:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 và JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 và JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 và JIS C5973 Etc.
E2000: IEC61754-15
Có sẵn cho
G657A1 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Chỉ số can thiệp 3D của MPO
| Điểm (IEC-61300-3-30) |
Tối thiểu |
Tối đa |
| Xanh cong (mm) |
ROC-X ((ABS) |
2000 |
|
| ROC-Y ((ABS) |
50mm |
|
| góc |
góc X |
-0,2° |
-0,2° |
| góc Y |
APC |
70,85° |
8.15° |
| PC |
-0,2° |
-0,2° |
| Chiều cao của sợi (nm) |
1000nm |
3500nm |
| Max.DH.All Fiber: |
- 300nm |
300nm |
| DH.Adj: |
- 300nm |
300nm |
| DH.Ave Fiber: |
- 300nm |
300nm |
| Core Dip: |
SM |
N/A |
N/A |
| MM |
- 200nm |
300nm |
Chỉ số can thiệp 3D về hình học mặt cuối LC
| Các mục |
Bộ kết nối |
PC Mặt cuối |
APC Mặt cuối |
| Xanh cong |
SC/FC/ST |
10 ~ 25 mm |
5 ~ 12 mm |
| LC/MU |
7 ~ 25 mm |
5 ~ 15 mm |
| Đánh giá đỉnh |
≤ 50 μm |
| Độ cao hình cầu sợi |
+/- 100 nm |
| Tiến độ góc |
------ |
8° ± 0,5° |
LC Chất lượng mặt cuối (SM)
| Khu vực |
Phạm vi (μm) |
Những vết xước |
Các khiếm khuyết |
Ghi chú |
| A: Core |
0 đến 25 |
Không có |
Không có |
IEC 61300-3-35:2015 |
| B: Bọc |
25 đến 115 |
Không có |
Không có |
| C: Áp dính |
115 đến 135 |
Không có |
Không có |
| D: Liên lạc |
135 đến 250 |
Không có |
Không có |
| E: Phần còn lại của ferrule |
Không có |
Không có |
LC Chất lượng mặt cuối (MM)
| Khu vực |
Phạm vi (μm) |
Những vết xước |
Các khiếm khuyết |
Ghi chú |
| A: Core |
0 đến 65 |
Không có |
Không có |
IEC 61300-3-35:2015 |
| B: Bọc |
65 đến 115 |
Không có |
Không có |
| C: Áp dính |
115 đến 135 |
Không có |
Không có |
| D: Liên lạc |
135 đến 250 |
Không có |
Không có |
| E: Phần còn lại của ferrule |
Không có |
Không có
|
Sơ vẽ cáp
