| Brand Name: | GEZHI or OEM |
| Số mẫu: | Máy tuần hoàn GZ |
| MOQ: | 1 phần trăm |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Western Union |

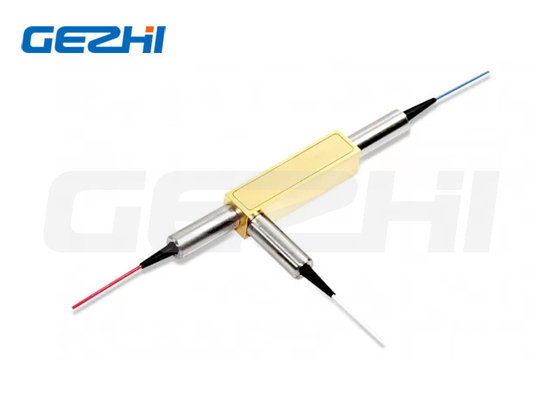

1064nm Circulator sợi quang Phần sợi quang chế độ đơn với đầu nối FC APC
Mô tả máy lưu thông sợi quang
Máy lưu thông quang học là một thiết bị ba cổng cho phép ánh sáng đi theo chỉ một hướng.
Một tín hiệu đi vào cổng 1 sẽ thoát khỏi cổng 2 với mức mất mát tối thiểu, trong khi tín hiệu đi vào cổng 2 sẽ thoát khỏi cổng 3 với mức mất mát tối thiểu.và ánh sáng đi vào cảng 3 trải qua một số lượng lớn mất mát tại cảng 2 và 1.
Máy lưu thông quang là các thiết bị không tương ứng. Điều này có nghĩa là bất kỳ thay đổi nào trong tính chất của ánh sáng do đi qua thiết bị không bị đảo ngược bằng cách đi theo hướng ngược lại.
Tính năng lưu thông sợi quang
1.High cô lập & High Loss Return
2.Loss thấp & PDL
3. Optical Path Epoxy miễn phí
Ứng dụng máy lưu thông sợi quang
1.Add-Drop Multiplexing
2. Fiber Sensor
3.Bidirectional bơm
4Hệ thống truyền tín hiệu hai chiều
5Thiết bị bồi thường phân tán màu trực tuyến
Các thông số kỹ thuật của bộ lưu thông sợi quang
| Điểm | Đơn vị | Các thông số | |||
| Độ dài sóng hoạt động | nm | 1064 | |||
| Dải băng thông | nm | ± 5 | ±10 | ±20 | ±30 |
| Sự cô lập | dB | ≥ 25 | ≥23 | ≥ 20 | ≥ 20 |
| Loss@Band,23°C | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| Lợi nhuận mất mát | dB | ≥ 50 | |||
| Cross Talk | dB | ≥ 45 | |||
| PDL | dB | ≤ 0.1 | |||
| Năng lượng quang tối đa | mW | ≤ 300 | |||
| Loại sợi | / | Chào 1060 | |||
| Nhiệt độ hoạt động | 0C | 0 ~ 50 | |||
| Nhiệt độ lưu trữ | 0C | -40~85 | |||
| Kích thước gói | mm | 34x8.4x8.4 ((P1) | |||
Lưu ý:
Kích thước của bộ lưu thông sợi quang ((mm)
Thông tin đặt hàng
| Độ dài sóng | Dải băng thông | Loại sợi | Chiều dài sợi | Loại kết nối |
| 1.1064nm 2. Những người khác |
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1Sợi.250μm 2Sợi.900μm 3. Những người khác |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. Những người khác |
0Không có đầu nối. 1FC/UPC 2FC/APC 3SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Những người khác |
|
|
