| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | Giá đỡ công tắc quang 1x16 MEMS |
| MOQ: | 1 phần trăm |
| giá bán: | US$369-US$2056 |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |

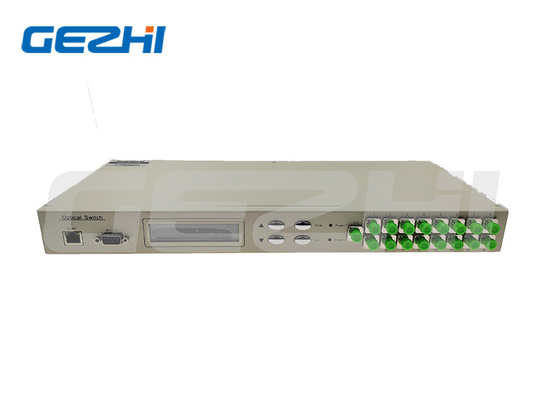

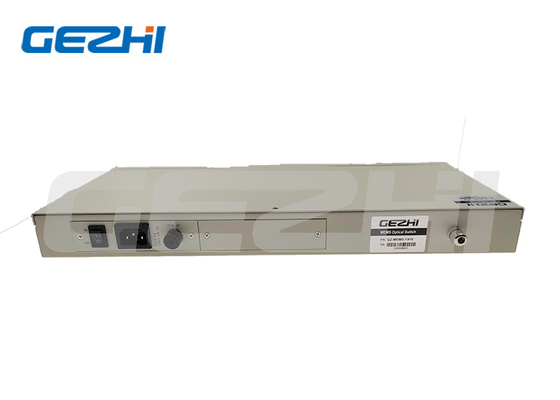

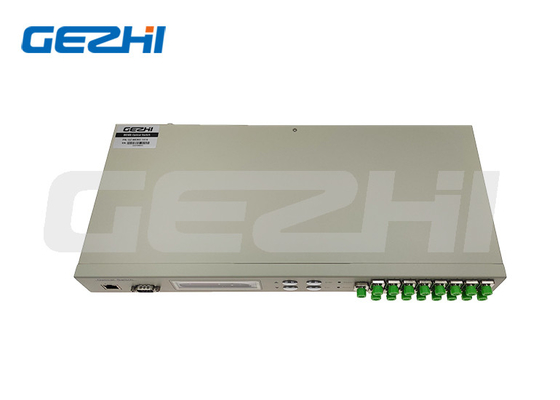

Công tắc quang MEMS của GEZHI sử dụng công nghệ MEMS silicon tích hợp, có sẵn ở các cấu hình đa kênh từ 1x4 đến 1x256 và cấu hình ma trận MxN bao gồm các kênh 8x8, 16x16, 16x64 và 64x64. Gói công tắc bao gồm trình điều khiển tương thích CMOS/TTL và có tính năng hoạt động hai chiều để sử dụng ở hướng 1xN hoặc Nx1.
Các công tắc quang MEMS 1xN này mang lại hiệu suất quang học xuất sắc và độ tin cậy cao trong suốt thời gian sử dụng kéo dài, đã được chứng minh trong các ứng dụng đòi hỏi khắt khe trong lĩnh vực viễn thông, hàng không vũ trụ và các ngành công nghiệp khác.
| Thông số | Đơn vị | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 | 1x256 |
|---|---|---|---|---|---|---|---|---|---|
| Dải bước sóng | nm | 850/1310 cho MM hoặc 1260~1650 cho SM hoặc tùy chỉnh | |||||||
| Bước sóng kiểm tra | nm | 850/1310, 1310/1550 hoặc tùy chỉnh | |||||||
| Suy hao chèn (Tối đa) | dB | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.7 | ≤1.7 | ≤2.0 | ≤2.2 | ≤2.4 |
| Suy hao phản xạ | dB | MM ≥ 30, SM ≥ 45 | |||||||
| Nhiễu xuyên âm | dB | MM ≥ 30, SM ≥ 45 | |||||||
| PDL | dB | ≤0.10 | |||||||
| WDL | dB | ≤0.30 | |||||||
| TDL | dB | ≤0.30 | |||||||
| Độ lặp lại | dB | ≤0.02 | |||||||
| Thời gian chuyển mạch | ms | ≤8 (Kênh liền kề) | |||||||
| Công suất quang | mW | ≤500 | |||||||
| Loại sợi quang | um | 9/125 | |||||||
| Đầu nối | / | FC, SC, LC, ST, SMA hoặc tùy chỉnh | |||||||
| Cổng giám sát | / | RJ45 & RS232 hoặc tùy chỉnh | |||||||
| Nguồn điện hoạt động | V | AC:220V (50/60Hz) hoặc DC:36V~72V | |||||||
| Nhiệt độ hoạt động | ℃ | -10~+60 | |||||||
| Nhiệt độ lưu trữ | ℃ | -40~+85 | |||||||
| Kích thước gắn rack | mm |
1U L483XW230XH44.5 (Tối đa 32 kênh) có thể tùy chỉnh 2U L483XW230XH89 (Tối đa 128 kênh) có thể tùy chỉnh 3U L483XW230XH133.5 (Tối đa 256 kênh) có thể tùy chỉnh |
|||||||
Định dạng đặt hàng: MEMS-1xN-X-XX-X-XX-XX-XX-XX
| MEMS | Chế độ | Bước sóng | Vỏ | Loại sợi quang | Nguồn điện | Đầu nối |
|---|---|---|---|---|---|---|
| 1x4 1x8 1x16 1x32 1x64 1x128 |
S=Chỉ định S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Chỉ định |
1U=Rackmount 1U 2U=Rackmount 2U 3U=Rackmount 3U 4U=Rackmount 4U S=Chỉ định |
M5=50/125 M6=62.5/125 S9=9/125 S=Chỉ định |
AC=Một pha 85~265V DC=Một pha 36~72V AA=Hai pha 85~265V DD=Hai pha 36~72V AD=AC85~265V+DC36~75V |
00=Không có FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Chỉ định |
|
|
