| Brand Name: | GEZHI or OEM |
| Số mẫu: | NGS/GPON-SA |
| MOQ: | 1 phần trăm |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Western Union |
Mô-đun CEx WDM1r phù hợp với RoHS,NGS-PON GPON cho mạng viễn thông quang học
Mô tả sản phẩm
Các yếu tố cùng tồn tại (CEx) của bộ đa phương xWDM / xPON là một thiết bị WDM duy nhất để kết hợp các dịch vụ FTTH G-PON hiện tại với các công nghệ XGS-PON và NG-PON2 thế hệ tiếp theo đang nổi lên.Các bước sóng cung cấp bổ sung với yếu tố cùng tồn tại bao gồm RF, Điểm đến điểm (PtP), và OTDR giám sát. Nó phù hợp với ITU-T G.984.5.
Các thành phần chất lượng cao đảm bảo sự ổn định hoạt động rất cao của các bộ đa phương xWDM / xPON trong toàn bộ dải quang phổ và ổn định nhiệt hoàn hảo. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedCác thành phần quang học cao cấp và kết nối chất lượng cao đảm bảo hiệu suất vượt trội, tổn thất thấp nhất và độ tin cậy mạng mạnh mẽ.
|
Các đặc điểm Mất ít chèn Phân biệt kênh cao Phù hợp với RoHS Có sẵn với các chức năng tùy chỉnh |
Ứng dụng Hệ thống WDM Hệ thống PON Mạng truy cập FTTH mạng viễn thông quang học |
Độ dài sóng của Multiplexer Coexistence Elemet (CEx)
| Giao thức/Dịch vụ | Độ dài sóng |
| Dải G-PON | 1290~1330, 1480~1500nm |
| Phạm vi XGS-PON | 1260 ~ 1280, 1575 ~ 1580nm |
| Phạm vi NG-PON2 | 1524~1544, 1596~1625 |
| băng tần video RF | 1540 ~ 1565nm |
| Phạm vi PtP WDM-PON | 1610 ~ 1625nm |
| Phạm vi giám sát OTDR | 1640 - 1660nm |
Thông số kỹ thuật
| CEx Multiplexer | Giao thức/Dịch vụ | Phạm vi quang phổ | Mức giảm tối đa | Sự cô lập |
| CEx01 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| NGA | 1260-1280 & 1572-1650nm | 1.0dB | ≥16dB | |
| CEx02 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| CEx03 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥16dB | |
| CEx04 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥25dB | |
| CEx05 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| Video RF | 1540-1565nm | 1.4dB | ≥30dB | |
| CEx06 | GPON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| Video RF | 1540-1565nm | 1.7dB | ≥30dB | |
| Kiểm tra OTDR | 1640-1660nm | 1.4dB | ≥30dB | |
| CEx07 | G-PON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥25dB | |
| Video RF | 1540-1565nm | 2.0dB | ≥30dB | |
| PtP WDM-PON | 1610-1625nm | 1.7dB | ≥30dB | |
| CEx08 | G-PON | 1290-1330 & 1480-1500nm | 0.8dB | ≥30dB |
| XGS-PON | 1260-1280 & 1575-1580nm | 1.1dB | ≥30dB | |
| NG-PON2 | 1524-1544 & 1596-1625nm | 1.4dB | ≥25dB | |
| Kiểm tra OTDR | 1640-1660nm | 1.7dB | ≥30dB | |
| PtP WDM-PON | 1610-1625nm | 2.0dB | ≥30dB | |
| Video RF | 1540-1565nm | 2.3dB | ≥30dB |
Lưu ý: Thông số kỹ thuật tùy chỉnh có sẵn.
Các thông số kỹ thuật trên không bao gồm mất kết nối.
Các thông số kỹ thuật khác
| Parameter | Đơn vị | Giá trị |
| PDL | dB | ≤0.2 |
| Chỉ thị | dB | ≥ 50 |
| Lợi nhuận mất mát | dB | ≥ 50 |
| Nhiệt độ hoạt động | °C | -10~+70 |
| Nhiệt độ lưu trữ | °C | -40~+85 |
| Năng lượng quang học | mW | 300 |
| Loại sợi | / | Corning Ultra Fiber (G657.A1) |
Thông tin đặt hàng
| Mô hình | Cấu hình | Loại gói | Loại cáp | Chiều dài sợi | Bộ kết nối |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=Xác định |
1=1 đơn vị combo 2=2 đơn vị combo 3=3 đơn vị kết hợp 4=4 đơn vị kết hợp S=Xác định |
A0 = hộp ABS 80x60x12mm A1=hộp ABS 100x80x10mm A2 = hộp ABS 120x80x18mm A3 = hộp ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX chèn vào 2 slot Rack L4=LGX chèn vào 4 slot Rack R1=19" 1 U Rack R2=2slot 19′′1U Rack R4=4slot 19′′1U Rack X = Tùy chỉnh
|
00 = Không có 09=900um ống lỏng |
00 = Không có 05=0,5m 10=1,0m |
00=không có LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Xác định |

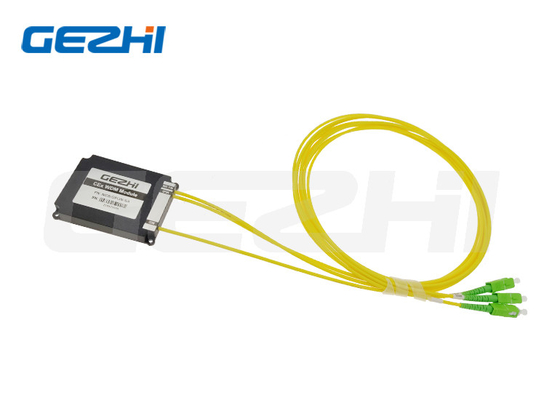

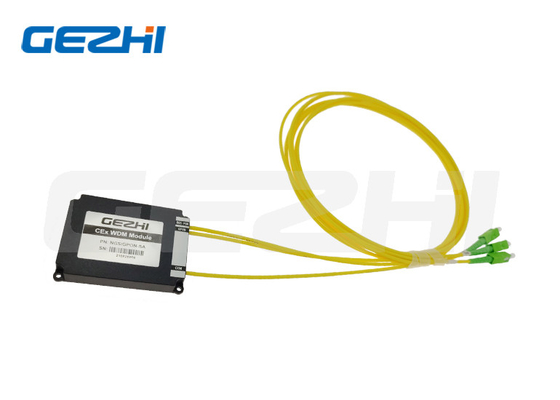

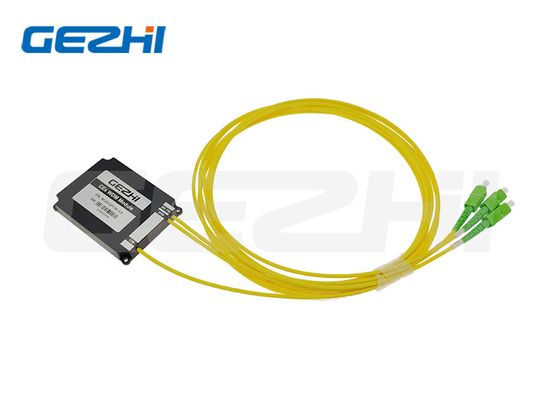

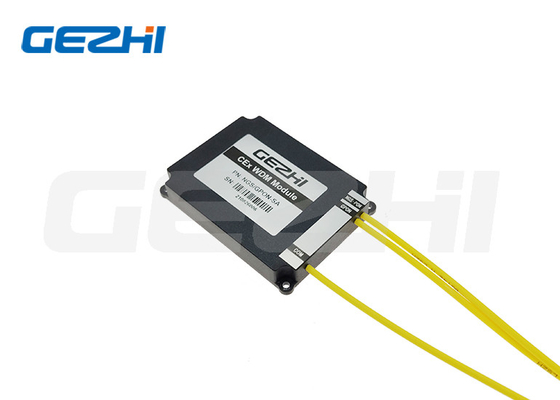

CEx Multiplexer Module ABS Box Package
CEx Multiplexer Module Rackmount Package
|
|
