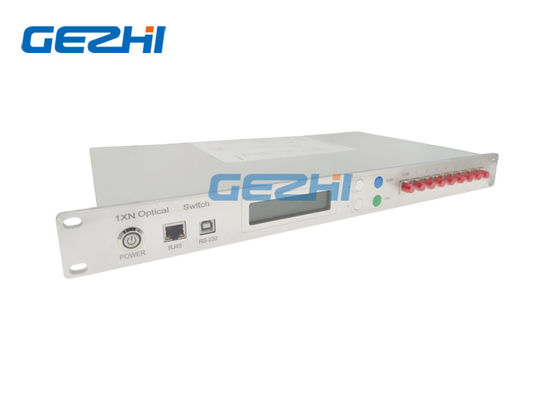

Mô-đun chuyển mạch quang đa chế độ 1x8 OXC RS232 1100nm 19 "

Mô-đun chuyển mạch quang đa chế độ 1xN Khung giá 19 "

Công tắc lăng kính 1 × 8 của GEZHI Photonics Co., Ltd cung cấp lựa chọn kênh giữa một sợi đầu vào duy nhất và một trong tám sợi đầu ra.Hoạt động bằng điện và hoạt động độc lập với tốc độ dữ liệu và định dạng tín hiệu.GEZHI Photonics Co., Ltd Công tắc lăng kính 1x8 của được đặt trong giá đỡ 19 "1U với Điều khiển RS232 và Quản lý từ xa Ethernet RJ45.

Đặc trưng

Suy hao chèn thấp, chuyển đổi nhanh

Bảng hiển thị LED.Hiển thị trực quan, Vận hành thuận tiện

Điều khiển RS232 và Quản lý từ xa Ethernet RJ45
SerialNet, độ tin cậy cao, độ ổn định cao
Tín hiệu truyền dẫn trong suốt.Độ ổn định và độ tin cậy cao
Kênh và khoảng thời gian quét tự động có thể được thiết lập

Các ứng dụng

OXC, OLP, ROADM
Công tắc bước sóng của hệ thống thử nghiệm
Công tắc kênh của hệ thống cảm biến quang

Sự chỉ rõ

Thông số	Đơn vị	Các chỉ số
Loại đơn vị		FSW-1x8-MM-FP
Dải bước sóng	nm	800 ~ 1100nm
Bước sóng thử nghiệm	nm	850 nm
Mất đoạn chèn	dB	Kiểu chữ.≤0.8dB, Max.≤1.5 dB
Độ lặp lại	dB	≤ 0,02
Mất mát trở lại	dB	≥ 35
Xuyên âm	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,05
Công suất quang học	mW	≤ 500
Thời gian chuyển đổi	bệnh đa xơ cứng	≤10 ms (kênh liền kề)
Loại sợi	ừm	9/125
Tư nối		FC / PC
Cổng giám sát		RJ45 & RS-232
Cung cấp năng lượng làm việc (Loại ổ cắm)	V	AC: 100 ～ 240 (50 / 60Hz)
Sự tiêu thụ năng lượng	W	＜ 10
Nhiệt độ hoạt động	℃	-10 ～ 60
Kích thước	mm	1U: 483 x 230 x 45



Giá đỡ suy hao chèn thấp Thiết bị chuyển mạch quang 1 × N (N≤16) FSW-1X8-U

Panel để giải thích:

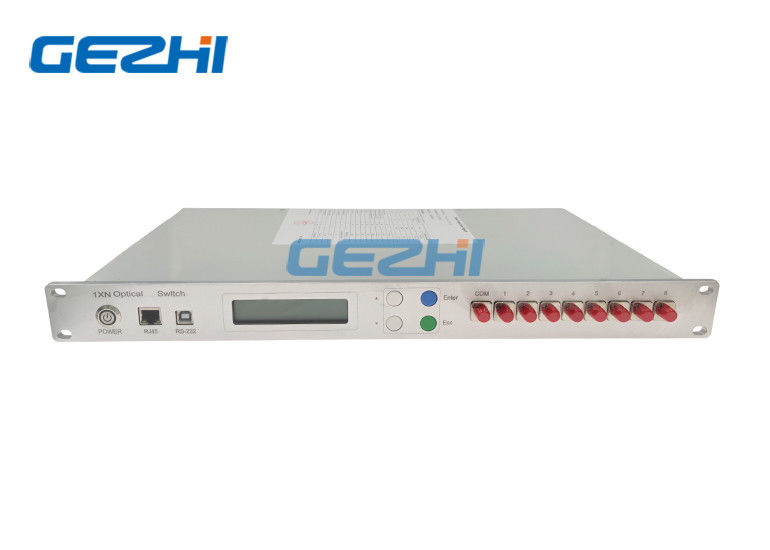

Trước mặt Bảng điều khiển

◆Quyền lực: Công tắc chủ của nguồn điện

◆RJ45:Giao diện quản lý mạng truyền thông;

◆RS-232:Rs- giao diện nối tiếp;Giao diện truyền thông nối tiếp RS232;

◆LCD:Thiết bị hiển thị thông tin trực tiếp;

◆▲: Phím để di chuyển lên; ▼: Phím để di chuyển xuống; Đi vào: Chìa khóa để xác định;

Esc: Phím để hủy bỏ;

◆com,1 ~ 8:Giao diện sợi quang;

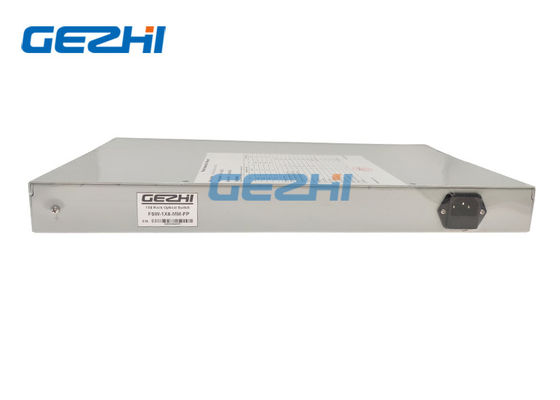

Mặt sau

◆AC:100~ 240V: Giao diện dây nguồn;
