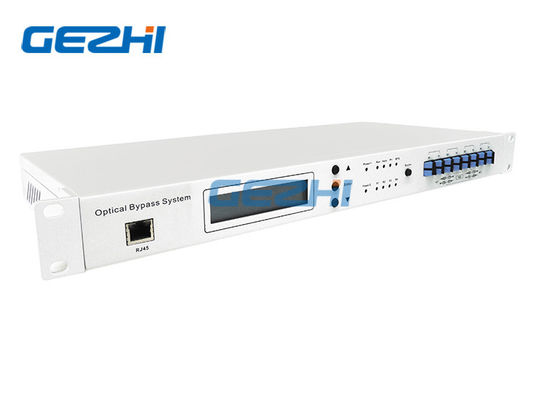

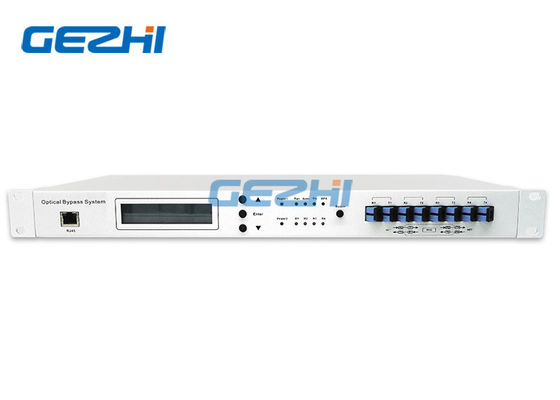

Công tắc bảo vệ bỏ qua quang học SC / PC 5W 1550nm cho ADM

Công tắc bảo vệ bỏ qua quang trong bảo vệ cáp quang cho ADM

Trong một số cấu trúc liên kết mạng, sự cố của thiết bị mạng hoặc mất điện có thể ảnh hưởng không chỉ đến lưu lượng kết thúc tại các nút này mà còn đối với phần còn lại của mạng.Giải pháp hiệu quả nhất cho các tình huống như vậy là các hệ thống Bỏ qua cho phép lưu lượng truy cập bỏ qua các nút bị lỗi.
Bảo vệ bỏ qua quang là một loại hệ thống chuyển mạch quang thông minh có thể bỏ qua nút lỗi trong mạng truyền dẫn quang để tránh sự cố của giao tiếp toàn mạng.Nó có thể tự động chuyển đổi khi phát hiện nút mất nguồn hoặc mất tín hiệu.

Thông số kỹ thuật

Đặc trưng

Không phụ thuộc vào tốc độ dữ liệu, định dạng và bước sóng.
Cấu hình cao để phù hợp với các ứng dụng mạng.
Cài đặt đơn giản, plug-and-play.
Người dùng có thể lựa chọn chế độ hoàn nguyên và không hoàn nguyên.
Chốt công tắc quang.
Bảng điều khiển phía trước đèn LED và báo động từ xa.

Ứng dụng

Bảo vệ cáp quang để truyền ADM ở bất kỳ định dạng dữ liệu nào.
Bảo vệ quang học chuyên dụng cho vòng sợi quang.

Công tắc bảo vệ bỏ qua quang học cung cấp cả chế độ chuyển đổi Thủ công và Tự động.Ở chế độ Thủ công, hệ thống chỉ chuyển đổi đường dẫn quang dựa trên lệnh của người dùng.Ở chế độ Tự động, hệ thống sẽ chuyển đổi dựa trên mức công suất được phát hiện và ngưỡng đặt trước.Ở chế độ tự động, hệ thống có thể được đặt thành chế độ Hoàn nguyên hoặc Không hoàn nguyên.Trong chế độ Revertive, hệ thống sẽ tự động trở lại đường làm việc sau khi tình trạng lỗi được xóa.Trong chế độ Không hoàn nguyên, hệ thống không chuyển trở lại.

Trong khi nhu cầu bảo vệ bỏ qua là trực quan trong mạng tuyến tính, các cấu trúc liên kết khác cũng có thể được hưởng lợi từ nó.Một trường hợp làmạng vòng, khả năng tự phục hồi của người bị giới hạn trong một lần thất bại.Mạng cấu trúc liên kết vòng có thể phục hồi sau một lần cắt cáp quang hoặc sự cố của một nút duy nhất: lưu lượng kết thúc tại một nút bị lỗi sẽ bị mất, nhưng phần còn lại của mạng vẫn tiếp tục hoạt động.Trong một số trường hợp, chẳng hạn như mạng lưới tàu điện ngầm bị lũ lụt và mất điện, có thể xảy ra nhiều sự cố đồng thời và khả năng phục hồi vốn có của vòng xuyến là không đủ.Việc sử dụng công tắc bỏ qua tại mỗi nút cung cấp khả năng bảo vệ khỏi nhiều lỗi, bỏ qua tất cả các nút bị lỗi, do đó, ngay cả trong tình huống lỗi nhiều nút, vòng sẽ duy trì hoạt động tự phục hồi của nó.Hình cho thấy cách hệ thống bỏ qua có thể bảo vệ một vòng khỏi nhiều lỗi.
