Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Ứng dụng: | PHÙ HỢP | Dải bước sóng: | 1260~1650 hoặc tùy chỉnh |
|---|---|---|---|
| bước sóng thử nghiệm: | 1310/1550 hoặc tùy chỉnh | Kết nối: | FC, SC, LC, ST, SMA hoặc tùy chỉnh |
| Loại sợi: | 9/125 | ||
| Điểm nổi bật: | Công tắc quang FITL,Công tắc quang màn hình LCD,Công tắc quang 1x128 |
||

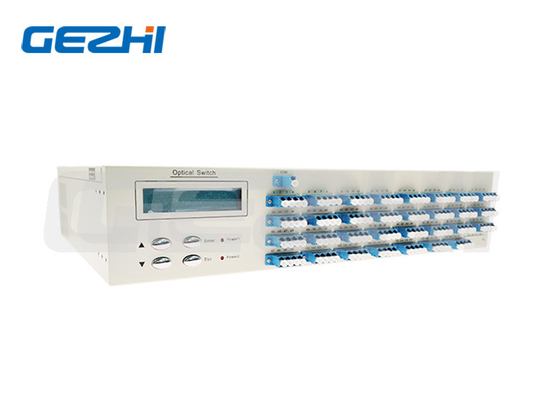

Công tắc sợi quang Thời gian chuyển mạch nhanh Công tắc quang 1x128 có màn hình LCD
Mô tả Sản phẩm
Bộ chuyển mạch quang 1x128 Rackmount này bao gồm một cổng cáp quang đầu vào và 128 đầu ra, có thể truyền, chuyển hướng hoặc chặn có chọn lọc công suất quang trong đường truyền cáp quang.Các công tắc quang này là hai chiều và có thể được sử dụng theo hướng 1x128 hoặc 128x1.Công tắc sợi quang được thiết kế cho các mạng truyền thông sợi quang và dụng cụ đo lường.
Các vách ngăn của bảng điều khiển phía trước có thể phù hợp với các loại đầu nối FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO, v.v. Thông thường 2RU 19 này ” rackmount có thể cài đặt các Công tắc quang 1x24, 1x32, 1x48, 1x64 hoặc tùy chỉnh.
Các ứng dụng
PHÙ HỢP
duy trì hệ thống
Giám sát từ xa mạng quang Giám sát cáp
Đo lường tự động
Đặc trưng
Kênh và khoảng thời gian quét tự động có thể được thiết lập
Bảng hiển thị LED.Hiển thị trực quan, vận hành thuận tiện
SerialNet, Độ tin cậy cao, Độ ổn định cao
Tín hiệu truyền trong suốt.Độ ổn định và độ tin cậy cao
Điều khiển RS232 và Quản lý từ xa Ethernet RJ45
chỉ số kỹ thuật
| Tham số | Đơn vị | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Dải bước sóng | bước sóng | 1260~1650 hoặc tùy chỉnh | |||||||
| bước sóng thử nghiệm | bước sóng | 1310/1550 hoặc tùy chỉnh | |||||||
| Mất chèn (Tối đa) | dB | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2,0 |
| mất mát trở lại | dB | SM ≥ 50 | |||||||
| xuyên âm | dB | ≤-70 | |||||||
| PĐL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Độ lặp lại | dB | ≤0,02 | |||||||
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤10 (Kênh liền kề) | |||||||
| điện quang | mW | ≤500 | |||||||
| Loại sợi | ô | 9/125 | |||||||
| Kết nối | / | FC, SC, LC, ST, SMA hoặc tùy chỉnh | |||||||
| Cổng giám sát | / |
RJ45 & RS232 hoặc tùy chỉnh |
|||||||
| Cung cấp năng lượng làm việc (Phích cắm Tyep) | V | AC:220V (50/60Hz) hoặc DC:36V~72V | |||||||
| Nhiệt độ hoạt động | ℃ | -10~+60 | |||||||
| Nhiệt độ bảo quản | ℃ | -40~+85 | |||||||
| Kích thước giá đỡ | mm | Có sẵn tùy chỉnh 1U L483XW230XH44.5 (Tối đa 16 kênh). | |||||||
|
Có sẵn tùy chỉnh 2U L483XW230XH89 (Tối đa 36 kênh). Có sẵn tùy chỉnh 2U L483XW350XH89 (Tối đa 64 kênh). |
|||||||||
| Có sẵn tùy chỉnh 3U L483XW350XH133.5 (Tối đa 128 kênh). | |||||||||
| Có sẵn tùy chỉnh 4U L483XW350XH178 (Tối đa 256 kênh). | |||||||||
Thông tin đặt hàng OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Cách thức | bước sóng | Bưu kiện | Loại sợi | Đường kính sợi | Kết nối |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Đặc điểm |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Chỉ định |
Giá treo 1U=1U Giá treo 2U=2U Giá treo 3U=3U Giá treo 4U=4U S=Chỉ định |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Chỉ định |
AC=Đơn 85~265V DC=Đơn 36~72V AA=Kép 85~265V DD=Dual 36~72V QUẢNG CÁO=AC85~265V+DC36~75V |
00=Không có FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Chỉ định |
Bảng giải thích

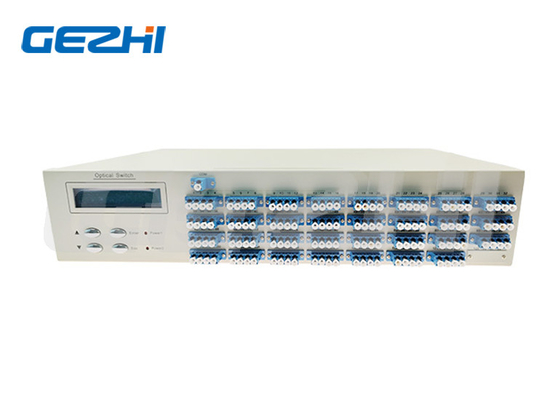

1x128 Công tắc sợi quang Bảng điều khiển phía trước Rackmount
Nguồn: Công tắc chính của nguồn điện
RJ45: Giao diện quản lý mạng truyền thông;
RS-232: Rs- giao diện nối tiếp;Giao diện truyền thông nối tiếp RS232;
LCD:Thiết bị hiển thị thông tin trực tiếp;
▲: Phím để di chuyển lên;▼: Phím để di chuyển xuống dưới;Enter: Phím để xác định;
Esc: Phím để hủy bỏ;
com,1~128:Giao diện sợi quang

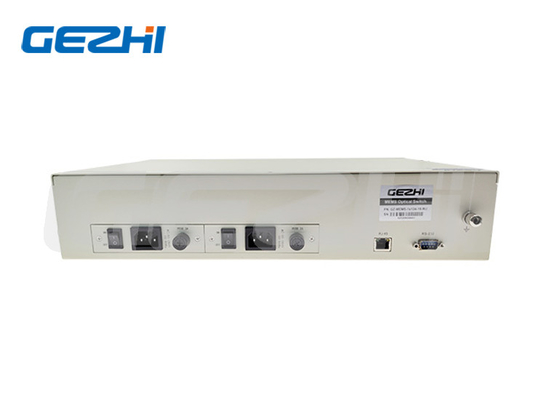

Bảng điều khiển phía sau Rackmount Switch quang 1x128
AC:85~265V: Giao diện dây nguồn;
BẬT/TẮT: Công tắc chính của nguồn điện;
Cài đặt mặc định
địa chỉ:01
RS-232: Tốc độ truyền: 9600;Bit dữ liệu: 8 bit;Dừng bit: 1 bit;Bit chẵn lẻ: KHÔNG CÓ;
RJ45:IP:192.168.1.100 ;CẢNG: 5000;TCP/IP: Máy chủ TCP và UDP
(Cổng cố định: 18888)
Giao thức truyền thông:
“_”: Gạch dưới
1x128 Công tắc quang học Rackmount Quang tuyến
Giao thức truyền thông tất cả trong các ký tự in hoa;
Thiết bị thực hiện một lệnh mỗi lần;
"<" Là hướng dẫn bắt đầu;">" Như một hướng dẫn kết thúc
