Thông tin chi tiết sản phẩm:
Thanh toán:
|
| bước sóng thử nghiệm: | 1310/1550 hoặc tùy chỉnh | mất mát trở lại: | SM ≥ 50 |
|---|---|---|---|
| thời gian chuyển đổi: | ≤10 (Kênh liền kề) | Dải bước sóng: | 1260~1650 hoặc tùy chỉnh |
| Loại sợi: | 9/125 | Kết nối: | FC, SC, LC, ST, SMA hoặc tùy chỉnh |
| Nhiệt độ hoạt động: | -10~+60 | ||
| Điểm nổi bật: | Switch quang Rackmount,Switch quang 1xN,Thiết bị Switch quang RS232 |
||
Công tắc quang 1×N(N≤8) Rackmount giao diện Ethernet và RS232
Mô tả Sản phẩm
Giá treo công tắc quang 1X8 cho phép kết nối tự động và có thể lặp lại một sợi thông thường với 8 số sợi đầu ra hoặc đầu vào.Các công tắc toàn quang này là hai chiều và có thể được sử dụng theo hướng 1x8 hoặc 8x1.Công tắc quang gắn trên giá có thể được chọn thủ công từ bảng điều khiển phía trước hoặc điều khiển qua cổng RS232, cổng Ethernet.Công tắc sợi quang này có sẵn ở bất kỳ kích thước 1xN nào lên đến 1x128.
Ngoại trừ chế độ đơn 1260~1650nm (1310/1550), GEZHI Photonics cũng sản xuất Công tắc quang 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm hoặc tùy chỉnh.Ngoài ra, các thiết bị chuyển mạch sợi quang có đường kính lớn cũng có sẵn như 105/125um, 400um, v.v.
|
Các ứng dụng PHÙ HỢP Đo lường tự động Giám sát từ xa mạng quang Hệ thống giám sát và bảo trì cáp |
Đặc trưng Suy hao chèn thấp và chuyển mạch nhanh SerialNet, Độ tin cậy cao, Độ ổn định cao Màn hình LCD Điều khiển RS232 và quản lý từ xa Ethernet |
Thông tin đặt hàng OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Cách thức | bước sóng | Bưu kiện | Loại sợi | Đường kính sợi | Kết nối |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Đặc điểm |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Chỉ định |
Giá treo 1U=1U Giá treo 2U=2U Giá treo 3U=3U Giá treo 4U=4U S=Chỉ định |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Chỉ định |
AC=Đơn 85~265V DC=Đơn 36~72V AA=Kép 85~265V DD=Dual 36~72V QUẢNG CÁO=AC85~265V+DC36~75V |
00=Không có FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Chỉ định |
chỉ số kỹ thuật
| Tham số | Đơn vị | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Dải bước sóng | bước sóng | 1260~1650 hoặc tùy chỉnh | |||||||
| bước sóng thử nghiệm | bước sóng | 1310/1550 hoặc tùy chỉnh | |||||||
| Mất chèn (Tối đa) | dB | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2,0 |
| mất mát trở lại | dB | SM ≥ 50 | |||||||
| xuyên âm | dB | ≤-70 | |||||||
| PĐL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Độ lặp lại | dB | ≤0,02 | |||||||
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤10 (Kênh liền kề) | |||||||
| điện quang | mW | ≤500 | |||||||
| Loại sợi | ô | 9/125 | |||||||
| Kết nối | / | FC, SC, LC, ST, SMA hoặc tùy chỉnh | |||||||
| Cổng giám sát | / | RJ45 & RS232 hoặc tùy chỉnh | |||||||
| Cung cấp năng lượng làm việc (Phích cắm Tyep) | V | AC:220V (50/60Hz) hoặc DC:36V~72V | |||||||
| Nhiệt độ hoạt động | ℃ | -10~+60 | |||||||
| Nhiệt độ bảo quản | ℃ | -40~+85 | |||||||
| Kích thước giá đỡ | mm | Có sẵn tùy chỉnh 1U L483XW230XH44.5 (Tối đa 16 kênh). | |||||||
|
Có sẵn tùy chỉnh 2U L483XW230XH89 (Tối đa 36 kênh). Có sẵn tùy chỉnh 2U L483XW350XH89 (Tối đa 64 kênh). |
|||||||||
| Có sẵn tùy chỉnh 3U L483XW350XH133.5 (Tối đa 128 kênh). | |||||||||
| Có sẵn tùy chỉnh 4U L483XW350XH178 (Tối đa 256 kênh). | |||||||||

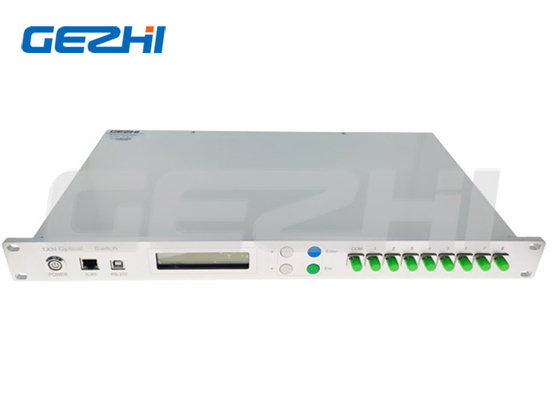

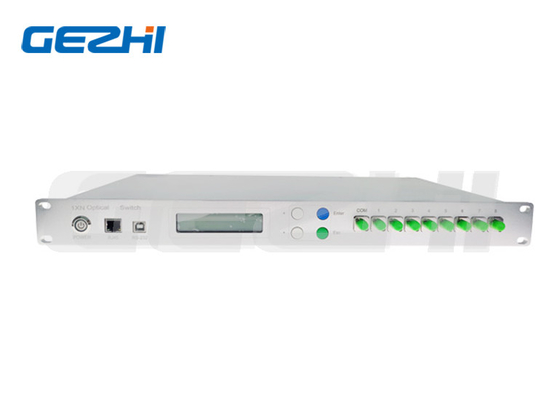

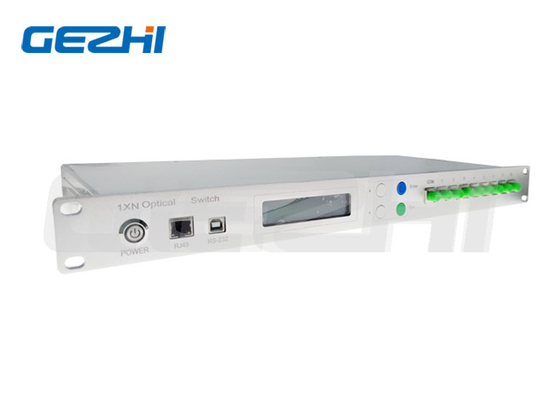

Bảng điều khiển phía trước

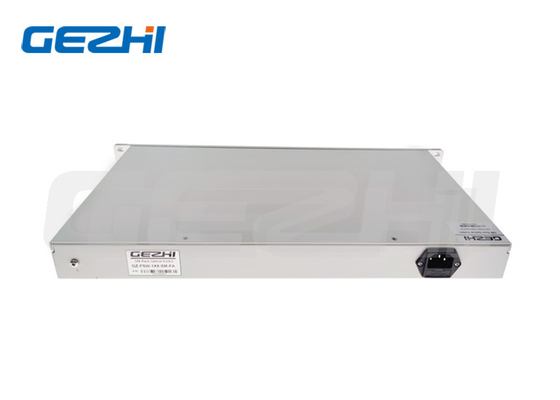

Mặt saubảng điều khiển
