| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | 1x18-CWDM-S |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | T / T, Western Union |
Mô-đun Demux 18CH CWDM Mux 1270 ~ 1610nm tổn thất thấp BIDI CWDM

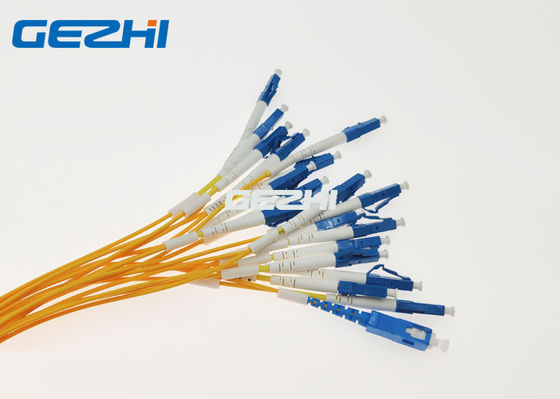

GEZHI 18CH BIDI CWDM tổn thất thấp dựa trên công nghệ lọc màng mỏng điện môi được thiết kế để tích hợp trong các mạng truy cập và tàu điện ngầm chi phí thấp.GEZHI 18CH CWDM là một bộ ghép kênh quang có thể ghép tới 18 nguồn CWDM trên một sợi quang duy nhất chỉ với tổn thất chèn liên kết 3,5dB.Gói của nó bằng hộp ABS 120 * 80 * 18mm với ống lỏng 900um, đầu nối 1 mét, đầu nối COM-SC / UPC, đầu ra khác với đầu nối LC / UPC.Bộ lọc CWDM 18CH có cách ly kênh cao và do đó có thể được sử dụng trong hệ thống hai chiều.Mô-đun có thể được sử dụng như một bộ ghép kênh hoặc bộ ghép kênh và sử dụng một khe cắm duy nhất trong một khung hoặc có thể được sử dụng, độc lập, trong một hộp N.
Đặc trưng
Mất liên kết chèn 3,5dB
18 kênh mỗi sợi
Hướng hai chiều
Có thể được sử dụng như bộ ghép kênh hoặc bộ ghép kênh
Có thể được sử dụng độc lập trong một hộp N
Các ứng dụng
Mạng sợi tối
Mạng lưới đóng góp phát sóng
Mạng video quang
Sản xuất sự kiện
Hay nói, là một tài tài của, qua, qua, qua một tài khác, qua giữ, qua một tài khácMạng CWDM
Sự chỉ rõ
|
Tham số |
Đơn vị |
CWDM 18CH | ||
| Mux | Yêu cầu | |||
| Bước sóng kênh | bước sóng |
1270 ~ 1610nm |
||
|
Bước sóng trung tâm |
bước sóng | ± 0,5 | ||
| Giãn cách kênh | bước sóng | 20 | ||
|
Băng thông kênh |
bước sóng | > 14 | ||
| Mất tối đa chèn | dB | <5.5 hoặc<3,5 với Bỏ qua | <5,5 hoặc <3,5 khi bỏ qua | |
| Kênh Ripple | dB | 0,3 | ||
|
Sự cách ly |
Liền kề | dB | > 30 | |
| Không liền kề | dB | > 40 | ||
|
Nhiệt độ mất chèn |
dB / ℃ |
<0,005 |
||
|
Nhiệt độ bước sóng |
bước sóng / ℃ |
<0,002 | ||
|
Phân cực phụ thuộc |
dB | <0,1 | ||
|
Chế độ phân cực |
dB | <0,1 | ||
| Chỉ thị | dB | > 50 | ||
| Mất mát trở lại | dB | > 45 | ||
| Xử lý công suất tối đa | mW | 300 | ||
| Nhiệt độ thay đổi | ℃ | -5 ~ + 75 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ 85 | ||
| Kích thước gói | mm | L120x80x18 | ||
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Chỉ định với đầu nối
Thông tin đặt hàng
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| số kênh | Kiểu mô-đun | Loại cáp | Chiều dài sợi | Đầu nối đầu vào |
Đầu ra kết nối |
|||||||
| CWDM | 01 = 1 Kênh 02 = 2 kênh 03 = 3 kênh 04 = 4 kênh ...... 16 = 16 kênh 17 = 17 Kênh 18 = 18 kênh |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = Hộp LGX 3 = 19 Rack Giá 1U X = người khác |
00 = không 09 = 900um Ống lỏng 20 = 2.0mm 30 = 3.0mm |
05 = 0,5m 10 = 1,0m 15 = 1,5m 30 = 3.0m 40 = 4,0m 50 = 5,0m ...... |
0 = không LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = Tùy chỉnh |
0 = không |
Lọc tầng

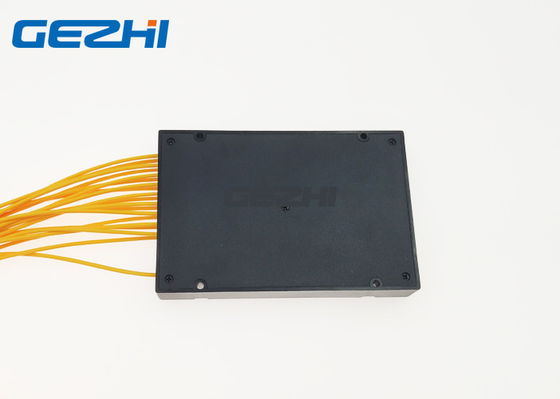

Gói CWDM 18CH BIDI

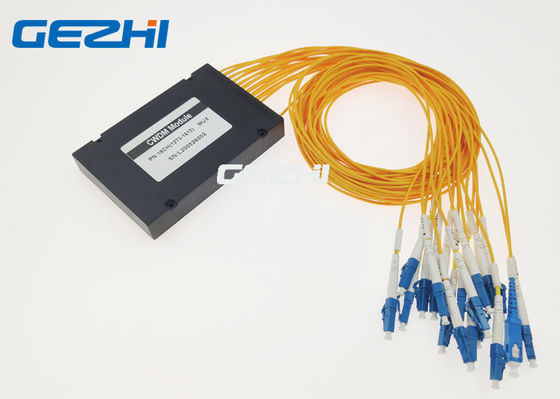

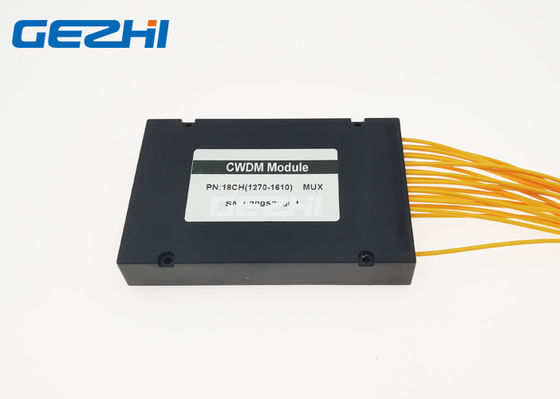

Mô-đun CWDM 18CH BIDI
|
|
