| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | 12CH-CWDM-M |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | T / T, Western Union |

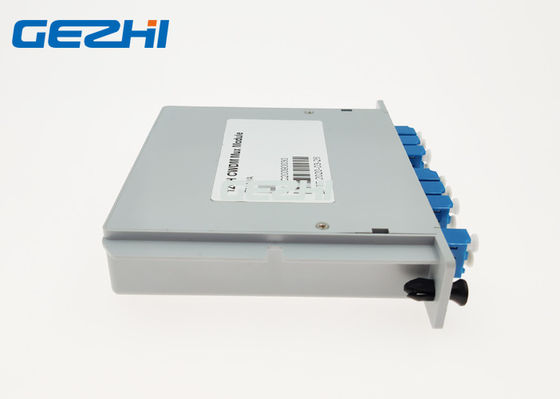

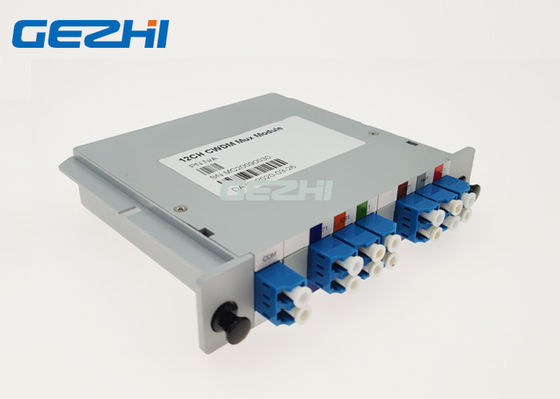

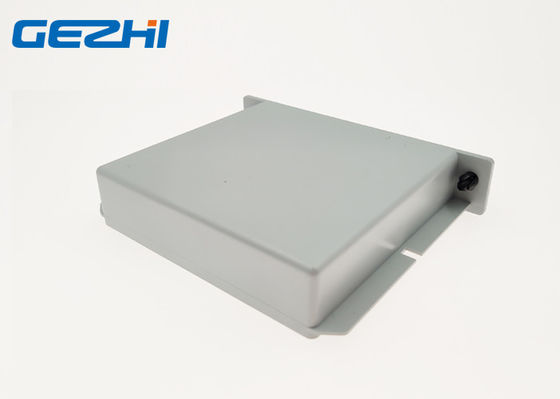

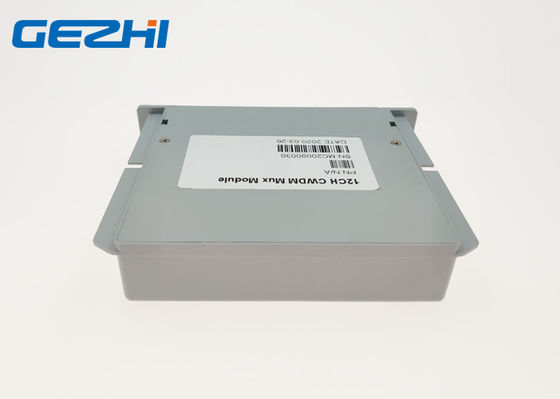

Chèn mô-đun CWDM Mux 12 kênh 1271 ~ 1571nm
GEZHI 12 Kênh CWDM Mux Module dựa trên công nghệ lọc màng mỏng điện môi với gói hộp ABS loại chèn được kết nối bằng bộ chuyển đổi LC / UPC.Bước sóng của Mô-đun MDM CWDM 12 kênh GEZHI là từ 1271nm đến 1571nm, truyền trên một sợi quang duy nhất với tổn thất chèn liên kết 3dB.Mô-đun CWDM Mux loại 12 kênh chèn có cách ly kênh cao và do đó có thể được sử dụng trong hệ thống hai chiều.Mô-đun có thể được sử dụng như một bộ ghép kênh hoặc bộ ghép kênh.
Đặc trưng
Mất chèn thấp
12 kênh mỗi sợi
Hướng hai chiều
Có thể chèn vào Thiết bị Rackmount 3U
Có thể được sử dụng như bộ ghép kênh hoặc bộ ghép kênh
Các ứng dụng
Mạng video quang
Ứng dụng di động
Sản xuất sự kiện
Giám sát đường dây
Mạng sợi tối
Hay nói, là một tài tài của, qua, qua, qua một tài khác, qua giữ, qua một tài khácMạng CWDM
Mạng lưới đóng góp phát sóng
Sự chỉ rõ
|
Tham số |
Đơn vị |
Mô-đun CWDM 1x12 | ||
| Mux | Yêu cầu | |||
| Bước sóng kênh | bước sóng |
1271 ~ 1571nm |
||
|
Bước sóng trung tâm |
bước sóng | ± 0,5 | ||
| Giãn cách kênh | bước sóng | 20 | ||
|
Băng thông kênh |
bước sóng | > 14 | ||
| Mất tối đa chèn | dB | <3.0 | <3.0 | |
| Kênh Ripple | dB | 0,3 | ||
|
Sự cách ly |
Liền kề | dB | > 30 | |
| Không liền kề | dB | > 40 | ||
|
Nhiệt độ mất chèn |
dB / ℃ |
<0,005 |
||
|
Nhiệt độ bước sóng |
bước sóng / ℃ |
<0,002 | ||
|
Phân cực phụ thuộc |
dB | <0,1 | ||
|
Chế độ phân cực |
dB | <0,1 | ||
| Chỉ thị | dB | > 50 | ||
| Mất mát trở lại | dB | > 45 | ||
| Xử lý công suất tối đa | mW | 300 | ||
| Nhiệt độ thay đổi | ℃ | -5 ~ + 75 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ 85 | ||
| Kích thước gói | mm | L130x100 xăng | ||
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Chỉ định với đầu nối
Thông tin đặt hàng
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| số kênh | Kiểu mô-đun | Loại cáp | Chiều dài sợi | Đầu nối đầu vào |
Đầu ra kết nối |
|||||||
| CWDM | 01 = 1 Kênh 02 = 2 kênh 03 = 3 kênh 04 = 4 kênh ...... 16 = 16 kênh 17 = 17 Kênh 18 = 18 kênh |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = Hộp LGX 3 = 19 Rack Giá 1U X = người khác |
00 = không 09 = 900um Ống lỏng 20 = 2.0mm 30 = 3.0mm |
05 = 0,5m 10 = 1,0m 15 = 1,5m 30 = 3.0m 40 = 4,0m 50 = 5,0m ...... |
0 = không LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = Tùy chỉnh |
0 = không |
Lọc tầng
