| Brand Name: | GEZHI or OEM |
| Số mẫu: | Thiết bị FWDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

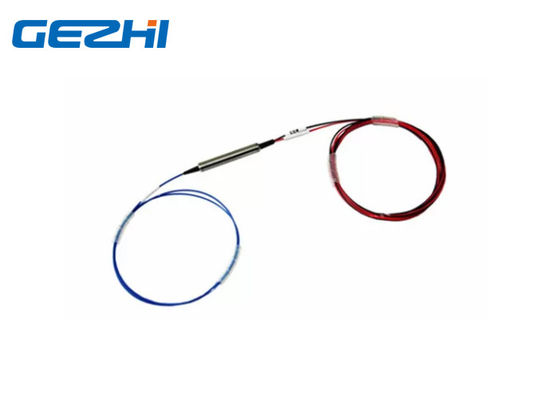

3ports T1625nm R1310 / 1490 / 1550nm Linh kiện sợi quang FWDM
Các thành phần sợi quang GEZHI 3ports FWDM dựa trên công nghệ lọc màng mỏng với T1625nm R1310 & 1490 & 1550nmnm.Thiết bị có tổn thất chèn thấp, đường dẫn quang không có epoxy, tỷ lệ tuyệt chủng cao, độ tin cậy cao và độ ổn định cao.
Đặc trưng
Kênh truyền (Truyền): 1625nm
Kênh phản chiếu: 1310nm và 1490nm và 1550nm
Telcordia GR1221, Tuân thủ RoHS
Đường quang epoxy miễn phí và ổn định nhiệt tuyệt vời
Các ứng dụng
FTTH
Bộ khuếch đại quang
Mạng CATV
Hệ thống WDM
Sự chỉ rõ
| Thông số | Đơn vị | Thiết bị FWDM | ||
| Bước sóng hoạt động T: bước sóng truyền R: bước sóng phản xạ 1310 ± 50,1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
bước sóng | |||
| 1 | T1625 R1310 / 1490/1550 | |||
| Mất chèn | dB | Truyền: ≤ 0,6 | ||
| Phản xạ: ≤ 0,4 | ||||
| Cách ly kênh truyền | dB | 30 | ||
| Cô lập kênh phản chiếu | dB | 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Độ ổn định nhiệt bước sóng | nm / ℃ | ≤ 0,003 | ||
| Ổn định mất nhiệt | dB / ℃ | ≤ 0,005 | ||
| Mất mát trở lại | dB | 45 | ||
| Quang điện | mW | 500 | ||
| Nhiệt độ hoạt động | ℃ | -10 ~ +70 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ +85 | ||
| Độ ẩm tương đối | % | 5 ~ 95 | ||
| Kích thước | mm | Φ5,5 × 34 | .24,2 × 25 | 90 × 20 × 10 |
| Lưu ý: 1. Tùy chỉnh có sẵn. 2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối. |
||||
Hình A dành cho bộ lọc FDMX T13 / R15, T14 / R1315, T1415 / R13
Hình B dành cho bộ lọc WDM T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX
Thông tin đặt hàng:
| Một | B | C | D | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm đầu nối) |
Kết nối | Kích thước |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = Tùy chỉnh |
|
|
