| Brand Name: | GEZHI or OEM |
| Số mẫu: | OCH 4CH |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

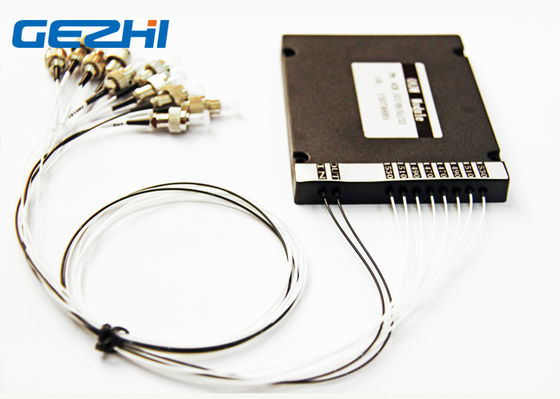

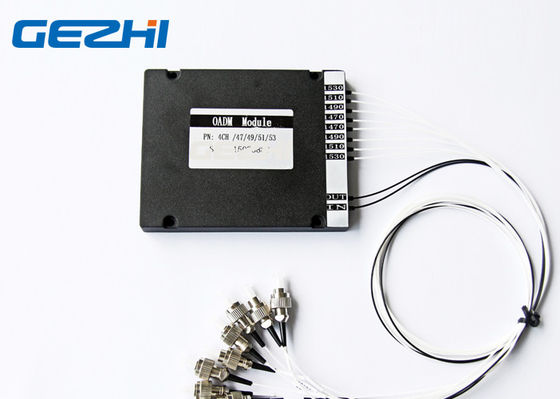

Bộ ghép kênh quang 4 kênh Thêm sợi đơn 1470/1490/1510 / 1530nm
Bộ ghép kênh quang bổ sung quang học của GEZHI là sợi đơn với bốn kênh bước sóng CWDM 1470nm 1490nm 1510nm và 1530nm.Bộ ghép kênh Add & Drop quang kết hợp các kênh bước sóng lên một sợi truyền quang.Các OADM 4CH CWDM của Gezhi được sử dụng trong các hệ thống WDM để ghép kênh hoặc phân kênh và định tuyến tín hiệu sợi quang, thêm và chọn lọc từng kênh hoặc bộ kênh bước sóng từ luồng CWDM.
Các mô-đun CWDM OADM có sẵn trong các cấu hình một mặt (Đông hoặc Tây) và hai mặt (Đông và Tây) hỗ trợ lên đến bốn bước sóng.Mỗi CWDM OADM của GEZHI sử dụng các bước sóng từ 1270nm đến 1610nm hoặc 1271 đến 1611nm với khoảng cách 20nm.
Đặc trưng
Mạng OADM linh hoạt
4 kênh Đông & Tây
Các nút truy cập giữa nhịp để khuếch đại và phân tán
Không cần năng lượng điện.
Các ứng dụng
Ứng dụng di động
Bộ khuếch đại sợi quang
Mạng Acess
Giám sát đường dây
Mạng WDM
Viễn thông
Sự chỉ rõ
|
Tham số |
Đơn vị |
OCHM 4CH | ||
| Thêm vào | Rơi vãi | |||
| Bước sóng kênh | bước sóng | 1470,1490,1510,1530nm | ||
|
Bước sóng trung tâm Sự chính xác |
bước sóng | ± 0,5 | ||
| Giãn cách kênh | bước sóng | 20 | ||
|
Băng thông kênh (@ -0,5dB băng thông |
bước sóng | > 13 | ||
| Mất chèn | dB | 1,5 | 1,5 | |
| Kênh Ripple | dB | 0,3 | ||
|
Sự cách ly |
Liền kề | dB | > 30 | |
| Không liền kề | dB | > 40 | ||
|
Nhiệt độ mất chèn Nhạy cảm |
dB / ℃ |
<0,005 |
||
|
Nhiệt độ bước sóng Dịch chuyển |
bước sóng / ℃ |
<0,002 | ||
|
Phân cực phụ thuộc Thua |
dB | <0,1 | ||
|
Chế độ phân cực Phân tán |
dB | <0,1 | ||
| Chỉ thị | dB | > 50 | ||
| Mất mát trở lại | dB | > 45 | ||
| Xử lý công suất tối đa | mW | 300 | ||
| Nhiệt độ thay đổi | ℃ | -5 ~ + 75 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ 85 | ||
| Kích thước gói | mm | L100x80x10 | ||
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Chỉ định với đầu nối
Đang vẽ
Tây và Đông
Nó bỏ kênh riêng lẻ và thêm kênh đó trở lại vào sợi mạng trong truyền dẫn hai mặt.
Bốn kênh 1470,1490,1510,1530nm CWDM thêm và thả bộ ghép kênh cho EAST & TÂY để truyền dữ liệu hai chiều qua các sợi đơn.
Kết nối tùy chỉnh
|
loại trình kết nối Kết nối khác nhau có sẵn, LC / SC / FC, để đáp ứng các nhu cầu khác nhau của bạn trong các tình huống khác nhau.
|
Loại Ba Lan UPC được thiết kế để truyền tín hiệu số.APC được ưa thích cho các ứng dụng truyền tải tín hiệu video RF và các ứng dụng FTTx. |
|
|
|
|
