| Brand Name: | GEZHI or OEM |
| Số mẫu: | 1x2FWDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

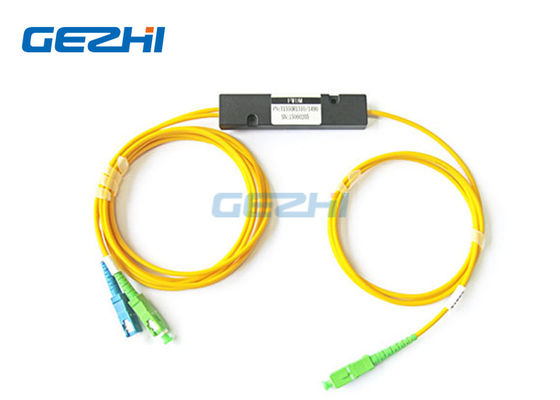

Bộ lọc WTH FWDM FTTH / FTTX 1310/1550 / 1490nm
GEZHIBộ lọc FTTH / FTTX Thiết bị WDM FWDMđược dựa trên công nghệ lọc màng mỏng với T1550nm R1310 & 1490nm.Thiết bị có đường dẫn quang epoxy miễn phí, tỷ lệ tuyệt chủng cao, tổn thất chèn thấp, độ tin cậy cao và độ ổn định cao.
Thiết bị WDM FWDM FTTH / FTTX 1310/1550 / 1490nmđược tùy chỉnh cho các dải bước sóng cụ thể cho các ứng dụng đặc biệt của bạn.Như bạn có thể biết, hệ thống GEPON tự hoạt động vào ngày 1310/1490, do đó tín hiệu CATV ở đây được truyền qua cùng một sợi sử dụng 1550nm và FWDM là nơi mà tất cả điều này bị "trộn".
|
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
| Thông số | Đơn vị | Thiết bị FWDM | ||
| Bước sóng hoạt động T: bước sóng truyền R: bước sóng phản xạ 1310 ± 50,1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
bước sóng | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310/1490 | |||
| 5 | T1550 / 1625 R1310/1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| Mất chèn | dB | Truyền: ≤ 0,6 | ||
| Phản xạ: ≤ 0,4 | ||||
| Cách ly kênh truyền | dB | 30 | ||
| Cô lập kênh phản chiếu | dB | 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Độ ổn định nhiệt bước sóng | nm / ℃ | ≤ 0,003 | ||
| Ổn định mất nhiệt | dB / ℃ | ≤ 0,005 | ||
| Mất mát trở lại | dB | 45 | ||
| Quang điện | mW | 500 | ||
| Nhiệt độ hoạt động | ℃ | -10 ~ +70 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ +85 | ||
| Độ ẩm tương đối | % | 5 ~ 95 | ||
| Kích thước | mm | Φ5,5 × 34 | .24,2 × 25 | 90 × 20 × 10 |
| Lưu ý: 1. Tùy chỉnh có sẵn. 2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối. |
||||
Hình A dành cho bộ lọc FDMX T13 / R15, T14 / R1315, T1415 / R13
Hình B dành cho bộ lọc WDM T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX
Thông tin đặt hàng:
| Một | B | C | D | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm đầu nối) |
Kết nối | Kích thước |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = Tùy chỉnh |
|
|
