| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | CCWDM-1x12 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |

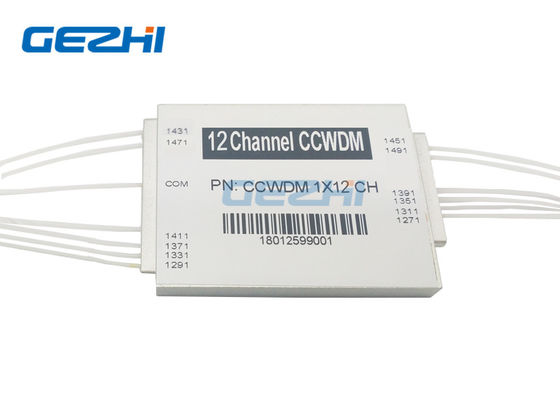

12 kênh Mô-đun ghép kênh phân chia bước sóng nhỏ gọn
Các 12 kênh Mô-đun ghép kênh phân chia bước sóng nhỏ gọntừ GEZHI có nghĩa là để thêm dung lượng vào mạng cáp quang của bạn mà không cần cài đặt thêm cáp quang.Nó cung cấp băng thông gia tăng và tăng doanh thu từ nhà máy sợi kế thừa trong một trong những gói nhỏ nhất của ngành.Các12 kênh Mô-đun ghép kênh phân chia bước sóng nhỏ gọn được dựa trên công nghệ lọc màng mỏng và bao bì vi quang liên kết kim loại.
Các12 kênh Mô-đun ghép kênh phân chia bước sóng nhỏ gọn Có thể thay thế Sản phẩm CWDM được sử dụng trong viễn thông, mạng công ty, truyền hình cáp,Mạng PON, và các lĩnh vực khác.Mất mát chèn thấp hơn làm cho mô-đun CCWDM có độ suy giảm tín hiệu thấp hơn khi sử dụng, do đó làm giảm yêu cầu công suất của bộ phát tín hiệu.
|
Đặc trưng |
Các ứng dụng |
|
|
Thông số kỹ thuật
| Tham số | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
| Bước sóng hoạt động (nm) | 1260 ~ 1620 | |||||
| Bước sóng kênh (nm) | 1270,1290, ..., 1590,1610 hoặc 1271,1291, ..., 1591,1611 | |||||
| Giãn cách kênh (nm) | 20 | |||||
| Băng thông kênh (nm) | CWL +/- 6,5nm | |||||
| Mất chèn (dB) | .51,5 | .51,5 | .81.8 | .81.8 | ≤2,0 | |
| Kênh gợn (dB) | .40,4 | |||||
| Cách ly (dB) | Liền kề | > 30 | ||||
| Không liền kề | > 40 | |||||
| Phân tán chế độ phân cực (PS) | .20.2 | |||||
| Phân cực phụ thuộc mất | .20.2 | |||||
| Chỉ thị (dB) | > 45 | |||||
| Mất mát trở lại (dB) | > 45 | |||||
| Xử lý công suất tối đa (mW) | 500 | |||||
| Nhiệt độ hoạt động (℃) | -5 ~ + 70 | |||||
| Nhiệt độ lưu trữ (℃) | -40 ~ 85 | |||||
| Loại sợi | G657A1 | |||||
| Kết nối | TBD | |||||
| Kích thước gói (mm) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
12 kênh Mô-đun ghép kênh phân chia bước sóng nhỏ gọn
Thông tin đặt hàng
| Cấu hình | Số kênh | Kiểu bím tóc | Chất xơ chiều dài | Giảm (mm) | Kết nối |
| CC = CCWDM |
10 = 10 kênh 41 = 4 + UPG 80 = 8 kênh 81 = 8 + UPG1 82 = 8 + UPG2 12 = 12 kênh Giáo dục |
0 = 250um 1 = 900um
|
0 = 0,5m 1 = 1m |
1 = L55 x W35 xH8 2 = L55 x W45 xH8
|
0 = Không 5 = LC / APC 7 = người khác |
Công nghệ không gian tự do độc đáo
Các 12 Kênh Mô-đun ghép kênh phân chia bước sóng nhỏ gọn áp dụng công nghệ Free-Space, sử dụng sự truyền ánh sáng trong không gian trống để truyền dữ liệu không dây.Bên trong thiết bị, các kênh tín hiệu liền kề được xếp tầng bằng chùm tia song song thay vì sợi quang.Mô-đun ghép kênh phân chia bước sóng nhỏ gọn 12 kênh này tiết kiệm rất nhiều không gian cho hộp gói và tay nghề độc đáo cũng giúp CCWDM Mux Demux giảm tổn thất chèn thấp.
12 Kênh Mô-đun ghép kênh phân chia bước sóng nhỏ gọn Giải pháp sợi đơn
12 kênh Mô-đun ghép kênh phân chia bước sóng nhỏ gọn
Bản vẽ cơ khí
LOẠI 1
LOẠI 2
|
|
