| Brand Name: | GEZHI or OEM |
| Số mẫu: | CCWDM-1x18 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |
Mô-đun Mux CCWDM thụ động Mô-đun LC / PC sợi đơn độc lập
Mô đun trường CCWDM Mux thụ động Mô đun Giao thức LC / PC sợi đơn độc lập với GEZHI có nghĩa là thêm dung lượng vào mạng cáp quang của bạn mà không cần cài đặt thêm sợi quang.Nó cung cấp băng thông gia tăng và tăng doanh thu từ nhà máy sợi kế thừa trong một trong những gói nhỏ nhất của ngành.Mô đun trường thụ động CCWDM Mux Mô đun độc lập Giao thức LC / PC sợi đơn dựa trên công nghệ lọc màng mỏng và bao bì vi mô liên kết kim loại.
Nó có thể thay thế Sản phẩm CWDM được sử dụng trong viễn thông, mạng công ty, mạng PON, truyền hình cáp và các lĩnh vực khác.Mất mát chèn thấp hơn làm cho mô-đun CCWDM có độ suy giảm tín hiệu thấp hơn khi sử dụng, do đó làm giảm yêu cầu công suất của bộ phát tín hiệu.
|
Đặc trưng |
Các ứng dụng |
|
|
Thông số kỹ thuật
| Tham số | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
| Bước sóng hoạt động (nm) | 1260 ~ 1620 | |||||
| Bước sóng kênh (nm) | 1270,1290, ..., 1590,1610 hoặc 1271,1291, ..., 1591,1611 | |||||
| Giãn cách kênh (nm) | 20 | |||||
| Băng thông kênh (nm) | CWL +/- 6,5nm | |||||
| Mất chèn (dB) | .51,5 | .51,5 | .81.8 | .81.8 | ≤2,0 | |
| Kênh gợn (dB) | .40,4 | |||||
| Cách ly (dB) | Liền kề | > 30 | ||||
| Không liền kề | > 40 | |||||
| Phân tán chế độ phân cực (PS) | .20.2 | |||||
| Phân cực phụ thuộc mất | .20.2 | |||||
| Chỉ thị (dB) | > 45 | |||||
| Mất mát trở lại (dB) | > 45 | |||||
| Xử lý công suất tối đa (mW) | 500 | |||||
| Nhiệt độ hoạt động (℃) | -5 ~ + 70 | |||||
| Nhiệt độ lưu trữ (℃) | -40 ~ 85 | |||||
| Loại sợi | G657A1 | |||||
| Kết nối | TBD | |||||
| Kích thước gói (mm) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
Mô-đun Mux CCWDM thụ động Mô-đun LC / PC sợi đơn độc lập
Thông tin đặt hàng
| Cấu hình | Số kênh | Kiểu bím tóc | Chất xơ chiều dài | Giảm (mm) | Kết nối |
| CC = CCWDM |
10 = 10 kênh 41 = 4 + UPG 80 = 8 kênh 81 = 8 + UPG1 82 = 8 + UPG2 Giáo dục |
0 = 250um 1 = 900um
|
0 = 0,5m 1 = 1m |
1 = L55 x W35 xH8 2 = L55 x W45 xH8
|
0 = Không 5 = LC / APC 7 = người khác |
Công nghệ không gian tự do độc đáo
Các Mô-đun Mux CCWDM thụ động Mô-đun LC / PC sợi đơn độc lập áp dụng công nghệ Không gian tự do, sử dụng truyền ánh sáng trong không gian trống để truyền dữ liệu không dây.Bên trong thiết bị, các kênh tín hiệu liền kề được xếp tầng bằng chùm tia song song thay vì sợi quang.Điều này giúp tiết kiệm rất nhiều không gian cho hộp gói và tay nghề độc đáo cũng giúp CCWDM Mux Demux với tổn thất chèn thấp.

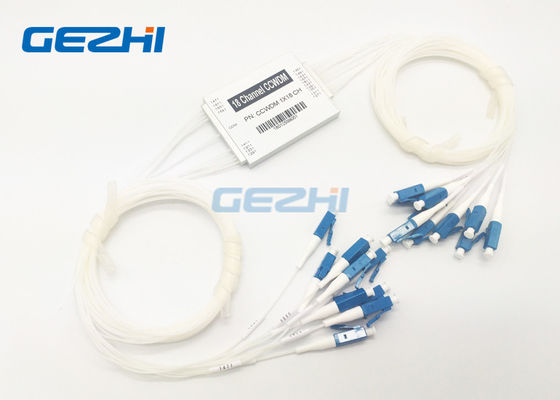

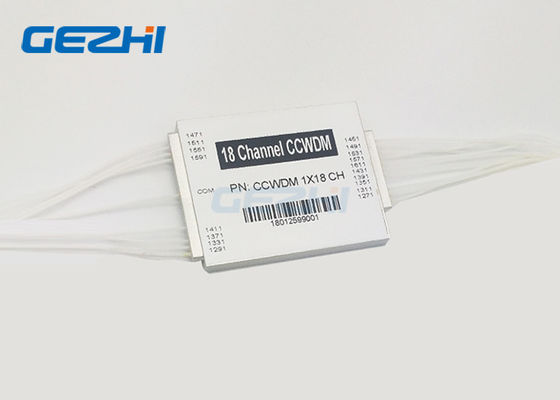

Giải pháp đơn sợi 1x18 CCWDM
Mô-đun Mux CCWDM thụ động Mô-đun LC / PC sợi đơn độc lập
Bản vẽ cơ khí
LOẠI 1
LOẠI 2
|
|
