| Brand Name: | GEZHI or OEM |
| Số mẫu: | CCWDM-8CH |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

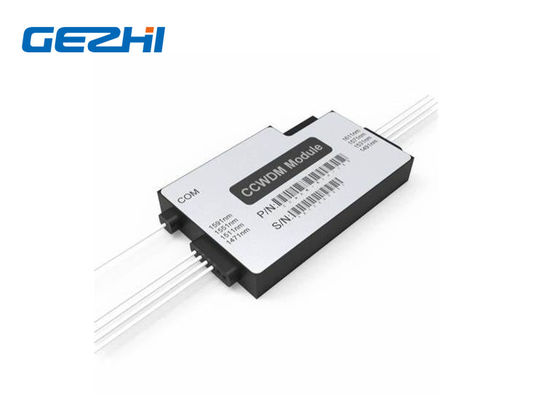

1x8 Mô-đun CWDM nhỏ gọn Bộ ghép kênh quang nhỏ
Mô-đun CCWDM 8 kênh GEZHI là Compact CWDM (Bộ ghép kênh phân chia bước sóng nhỏ gọn), là công nghệ ghép kênh phân chia bước sóng dựa trên TFF (Bộ lọc màng mỏng).Nó hoạt động giống như mô-đun CWDM, ngoại trừ CCWDM sử dụng công nghệ không gian trống, so với phương pháp xếp tầng sợi CWDM thông thường, So với mô-đun CWDM, kích thước gói CCWDM nhỏ hơn rất nhiều, độ mất chèn thấp hơn và tính nhất quán là tốt hơn;nó có thể thay thế Sản phẩm CWDM được sử dụng trong viễn thông, mạng công ty, mạng PON, truyền hình cáp và các lĩnh vực khác.Mất mát chèn thấp hơn làm cho mô-đun CCWDM có độ suy giảm tín hiệu thấp hơn khi sử dụng, do đó làm giảm yêu cầu công suất của bộ phát tín hiệu.
|
Đặc trưng |
Các ứng dụng |
|
|
Thông số kỹ thuật
| Tham số | 4 Ch | 4 + UPG | 8 Ch | 8 + UPG1 | 8 + UPG2 | ||
| Bước sóng hoạt động (nm) | 1260 ~ 1620 | ||||||
| Bước sóng kênh (nm) | 1270,1290, ..., 1590,1610 hoặc 1271,1291, ..., 1591,1611 | ||||||
| Phạm vi bước sóng cổng UPG (nm) | Quốc hội | TBD | Quốc hội | 1260 ~ 1360 | 1260 ~ 1457 | ||
| Giãn cách kênh (nm) | 20 | ||||||
| Băng thông kênh (nm) | CWL +/- 6,5nm | ||||||
| Mất chèn (dB) * | ≤1.6 | ≤1.6 | .22.2 | .22.2 | ≤2,5 | ||
| Kênh gợn (dB) | .30.3 | ||||||
| Cách ly (dB) | Liền kề | > 30 | |||||
| Không liên tục | > 40 | ||||||
| Cách ly UPG (dB) | Quốc hội | > 15 | Quốc hội | > 15 | > 15 | ||
| Phân tán chế độ phân cực (PS) | .20.2 | ||||||
| Mất phụ thuộc phân cực (dB) | .20.2 | ||||||
| Chỉ thị (dB) | > 45 | ||||||
| Mất mát trở lại (dB) | > 45 | ||||||
| Xử lý công suất tối đa (mW) | 500 | ||||||
| Nhiệt độ hoạt động (℃) | -40 ~ + 75 | ||||||
| Nhiệt độ lưu trữ (℃) | -40 ~ + 85 | ||||||
| Loại sợi | G657A1 | ||||||
| Kết nối | TBD | ||||||
| Kích thước gói (mm) | L55 x W35 x H8 hoặc L46 x W28 x H6 | ||||||
Thông tin đặt hàng
| Cấu hình | Số kênh | Kiểu bím tóc | Chất xơ chiều dài | Giảm(mm) | Kết nối |
| CC = CCWDM |
40 = 4 kênh 41 = 4 + UPG 80 = 8 kênh 81 = 8 + UPG1 82 = 8 + UPG2 Giáo dục |
0 = 250um 1 = 900um
|
0 = 0,5m 1 = 1m |
1 = L55 x W35 xH8 2 = L46 x W28 x H6 |
0 = Không 5 = LC / APC 7 = người khác |
Công nghệ không gian tự do độc đáo
Bộ ghép kênh quang nhỏ gọn 1x8 Mô-đun CWDM áp dụng công nghệ Free-Space, sử dụng sự truyền ánh sáng trong không gian trống để truyền dữ liệu không dây.Bên trong thiết bị, các kênh tín hiệu liền kề được xếp tầng bằng chùm tia song song thay vì sợi quang.Điều này giúp tiết kiệm rất nhiều không gian cho hộp gói và tay nghề độc đáo cũng giúp CCWDM Mux Demux với tổn thất chèn thấp.
1x8 Mô-đun CWDM nhỏ gọn Bộ ghép kênh quang nhỏ
Bản vẽ cơ khí
LOẠI 1
LOẠI 2
|
|
