| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | Bộ tuần hoàn quang 3 cổng |
| MOQ: | 1 cái |
| giá bán: | US$59-US$118 |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |

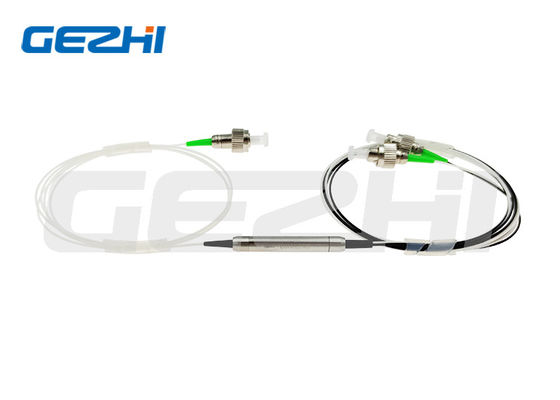

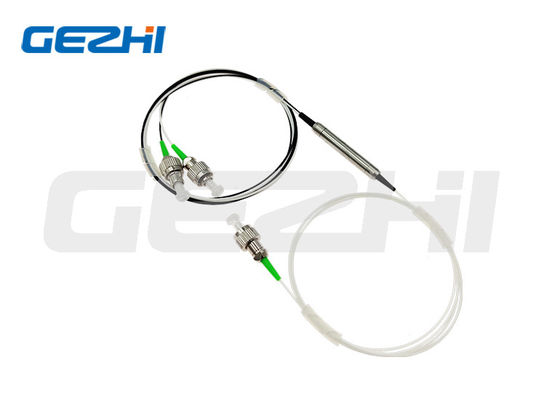

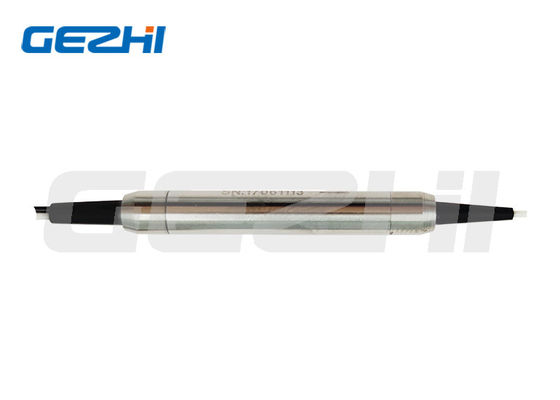

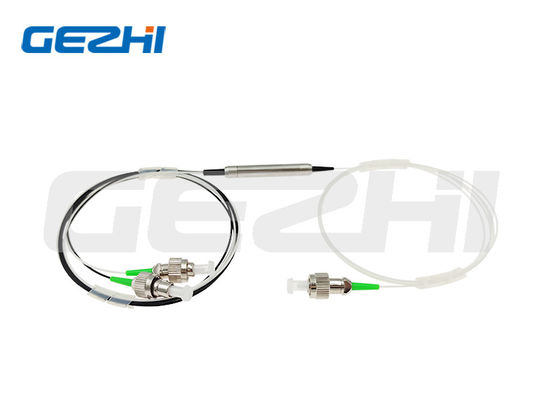

Low Back Reflection Optical Circulator 3 cổng Fiber Module với đầu nối FC
Mô tả sản phẩm
Máy lưu thông quang học của Gezhi có nhiều ứng dụng trong mạch quang và hệ thống truyền thông quang học để chuyển hướng tín hiệu quang học hai chiều vào các cổng khác nhau.
Một bộ lưu thông quang là một thành phần đặc biệt của sợi quang có thể được sử dụng để tách các tín hiệu quang đi theo các hướng ngược lại trong một sợi quang,tương tự như hoạt động của máy lưu thông điện tử. Một mạch quang là một thiết bị ba cổng được thiết kế để ánh sáng đi vào bất kỳ cổng nào đi ra từ cổng tiếp theo. Điều này có nghĩa là nếu ánh sáng đi vào cổng 1 nó được phát ra từ cổng 2,nhưng nếu một số ánh sáng phát ra được phản xạ trở lại mạch lưu thông, nó không đi ra khỏi cổng 1, nhưng thay vào đó đi ra từ cổng 3.
Ứng dụng
Add-Drop Multiplexing
Cảm biến sợi
Hệ thống truyền tín hiệu hai chiều
Bơm hai chiều
Thiết bị bù trừ phân tán màu tuyến nối nối
Đặc điểm
Mất ít chèn
PDL thấp
Cách ly kênh cao
Gói nhỏ gọn
Độ tin cậy và ổn định cao
Hiệu quả về chi phí
Thông số kỹ thuật
| Parameter | Tỷ lệ P | |
| Cấu hình | Cảng 1 đến Cảng 2 đến Cảng 3 | |
| Chiều sóng hoạt động (nm) | 1310±30 hoặc 1550±30 hoặc 1585±30 | |
| Phân cách (dB) | Thông thường | 0.6 |
| Tối đa | 0.8 | |
| Độ cô lập điển hình (dB) | ≥ 50 | |
| Độ cô lập tối thiểu (dB) | ≥ 40 | |
| Cross Talk (dB) | ≥ 50 | |
| Mất phụ thuộc phân cực (dB) | <0.15 | |
| Phân tán chế độ phân cực | <0.1 | |
| Mất lợi nhuận ((dB) | ≥ 50 | |
| Khả năng xử lý (mW) | 500 | |
| Nhiệt độ hoạt động (°C) | -10~+75 | |
| Kích thước bao bì (mm) | Φ5.5xL50 hoặc Φ5.5xL63 | |
Biểu đồ ứng dụng
Như hình ảnh cho thấy: Một Circulator được đặt ở cả hai đầu của sợi. Mỗi Circulator chức năng để thêm một tín hiệu theo một hướng trong khi loại bỏ tín hiệu ở phía bên kia..
Circulator có thể được sử dụng để gửi tín hiệu quang thông qua một sợi duy nhất theo hai hướng.
|
|
